- Колонну в два кирпича считают рядами: в ряду шесть штук — четыре целых кирпича и четыре половинки, которые колют из двух.
- На кладку около 2,5 м одинарного кирпича при шве 12 мм выходит 33 ряда — 198 кирпичей на колонну и 792 на четыре.
- Раствор в швах и бетон сердечника считают раздельно: в четырёх колоннах в два кирпича это около 0,46 м³ раствора и 0,64 м³ бетона в пустоте.
- Оголовок под балку — бетон на всё сечение колонны: при высоте 0,2 м это ещё около 0,05 м³ на колонну и 0,21 м³ на четыре.

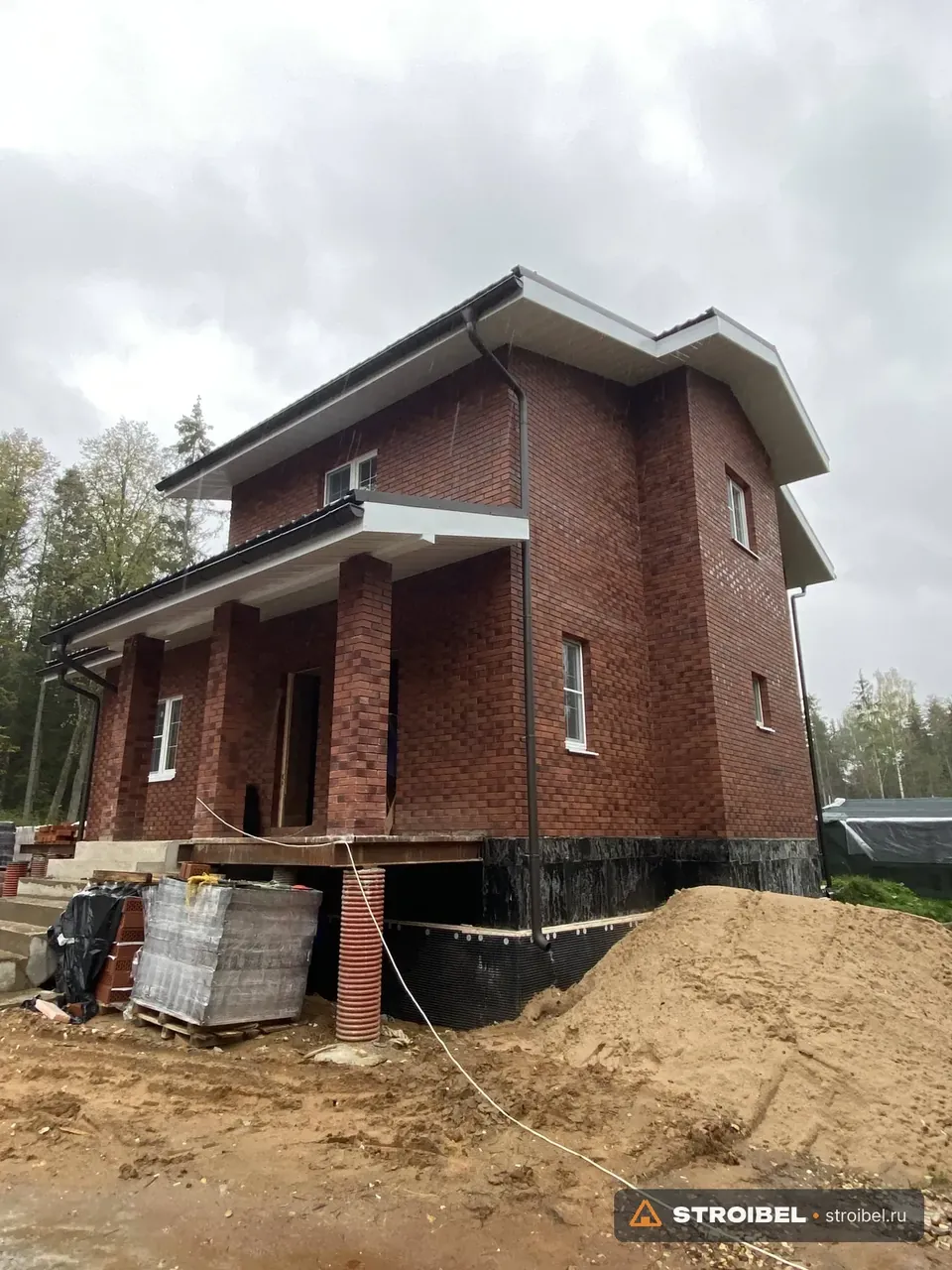

Кирпичная колонна террасы — кладка из облицовочного кирпича вокруг сердечника, а сверху оголовок под балку. Как её устраивают, разобрано в статье о кирпичных колоннах. Кирпич в колонне идёт рядами, как в столбе забора, и сам приём счёта показан в расчёте кирпича на столб. Но колонна под балкой — это ещё бетон в пустоте, оголовок, а иногда и сетки в швах. Ниже всё это посчитано на одном примере.
Все числа примера условные. Сечение, высоту, сердечник, оголовок и сетки задаёт проект, а здесь показан порядок счёта.
Пример: четыре колонны террасы
Край террасы держит балка, а балка лежит на четырёх кирпичных колоннах. Колонна несёт нагрузку, поэтому сердечник в ней — бетон с арматурой: стержни выпускают из плиты, а пустоту заливают по ходу кладки.
- Сечение — 510 × 510 мм, то есть в два кирпича; посередине пустота около 250 × 250 мм.
- Кирпич — одинарный лицевой полнотелый, 250 × 120 × 65 мм, объём одного — 0,00195 м³.
- Швы — горизонтальный 12 мм, вертикальный 10 мм, как задаёт СП 70; подробнее в разделе о швах.
- Высота кладки — около 2,5 м от основания до оголовка.
- Оголовок — бетон на всё сечение колонны высотой 0,2 м.
- Запас кирпича — 5 %.
Ряды под высоту колонны
Высота ряда одинарного кирпича — 65 мм кирпича плюс 12 мм шва, всего 77 мм. Делим высоту на ряд: 2500 ÷ 77 ≈ 32,47. Дробного ряда не бывает, и выбор такой: 32 ряда — 2,464 м или 33 ряда — 2,541 м. Какую отметку взять и чем добрать разницу до низа балки, решает проект. В примере колонна выходит на 33 ряда, и кирпич считаем на них.
| Кирпич | Ряд со швом | Рядов на колонну | Высота кладки |
|---|---|---|---|
| Одинарный, 65 мм | 77 мм | 33 | 2,541 м |
| Утолщённый, 88 мм | 100 мм | 25 | 2,500 м |
Утолщённый кирпич ложится в 2,5 м ровно, а одинарный даёт либо лишние 41 мм, либо недобор 36 мм. Отклонение толщины шва СП 70 допускает только до ±2 мм, поэтому разницу швами не растягивают.
Кирпич: целые и половинки
В ряду колонны в два кирпича шесть штук: четыре кирпича ложатся целыми, ещё два колют пополам, и из них выходят четыре половинки. Сколько кирпичей ложится в ряд при другом сечении, показано в разделе о сечении столба.
| Шаг | Расчёт | Итог |
|---|---|---|
| Кирпич на колонну | 33 × 6 | 198 шт. |
| Из них колют на половинки | 33 × 2 | 66 шт. |
| Кирпич на четыре колонны | 198 × 4 | 792 шт. |
| С запасом 5 % | 792 × 1,05 = 831,6, вверх | 832 шт. |
Половинки колют на месте, и часть кирпича при этом бьётся: запас нужен и на это, и на бой при разгрузке. Все четыре колонны видно разом, поэтому лицевой кирпич заказывают одной партией — у разных партий тон может не совпасть.
Раствор в швах
Раствор — это объём кладки колонны за вычетом кирпича и пустоты под сердечник.
| Шаг | Расчёт | Итог |
|---|---|---|
| Объём кладки колонны | 0,51 × 0,51 × 2,541 | 0,661 м³ |
| Кирпич в нём | 198 × 0,00195 | 0,386 м³ |
| Пустота под сердечник | 0,25 × 0,25 × 2,541 | 0,159 м³ |
| Раствор на колонну | 0,661 − 0,386 − 0,159 | 0,116 м³ |
| Раствор на четыре колонны | 0,116 × 4 | 0,46 м³ |
- Полные швы. Расчёт считает каждый шов заполненным целиком. Так колонну и кладут: в столбах СП 70 требует заполнять раствором все швы, включая продольные вертикальные.
- Морозостойкость. Колонна террасы стоит под снегом и дождём, и раствор в ней тоже должен держать мороз. Какую марку по морозостойкости ему дают, разобрано в статье о кладочном растворе.
- Цвет шва. Раствор берут тот же, что на фасаде дома, чтобы шов колонн не отличался от шва стен.
Сухую смесь под 0,46 м³ раствора с запасом на потери при кладке можно посчитать в калькуляторе кладочного раствора.
Бетон в сердечник
Пустота 250 × 250 мм идёт на всю высоту кладки. Её заливают бетоном вокруг стержней, выпущенных из плиты; выпуски ставят так же, как у монолитных колонн.
| Шаг | Расчёт | Итог |
|---|---|---|
| Сердечник одной колонны | 0,25 × 0,25 × 2,541 | 0,159 м³ |
| Сердечники четырёх колонн | 0,159 × 4 | 0,64 м³ |
| Порция на пять рядов | 0,25 × 0,25 × 0,385 | около 24 л |
Пустоту заполняют по мере кладки, через несколько рядов, а не одним заходом в конце. Раз так, весь объём сразу не нужен: если заливать, например, каждые пять рядов, на колонну за один раз уходит около 24 л. Полость в колонне не оставляют: зимой вода в ней замерзает и рвёт кладку.
Число, диаметр и длину стержней задаёт проект, а их вес по диаметру можно найти в калькуляторе веса арматуры.
Оголовок
Балку прямо на кирпич не кладут. Верх колонны заливают бетоном с арматурой, и этот оголовок раздаёт нагрузку на всё сечение. Закладные под балку ставят в оголовок при заливке — подробнее в разделе об оголовке и балке.
| Шаг | Расчёт | Итог |
|---|---|---|
| Оголовок одной колонны | 0,51 × 0,51 × 0,2 | 0,052 м³ |
| Оголовки четырёх колонн | 0,052 × 4 | 0,21 м³ |
| Бетон всего, с сердечниками | 0,64 + 0,21 | 0,85 м³ |
Высоту оголовка и его арматуру задаёт проект, 0,2 м в примере — условно. Если вместо бетонного оголовка на верх колонны ставят опорную пластину, строки с оголовком в расчёте нет. Под деревянную балку на оголовок кладут гидроизоляцию — её тоже вносят в заказ.
Сетки в швах
Сетки в швы колонны кладут, если их требует проект. Для сеток, которые работают на сжатие, СП 15 ограничивает шаг: в одинарном кирпиче — 5 рядов, в утолщённом — 4. Остальные требования собраны в разделе о шаге сеток.
- Сколько сеток. На 33 ряда одинарного кирпича при шаге в 5 рядов — 6 сеток на колонну, 24 на четыре колонны.
- Шов с сеткой. По СП 15 он не толще 16 мм. Если швы с сетками выходят толще 12 мм, колонна немного растёт, и ряды стоит пересчитать.
- Концы стержней. В столбах СП 70 требует выводить концы стержней сетки на поверхность кладки, чтобы было видно, что сетка на месте, — об этом раздел о проверке сеток.
Итог по четырём колоннам
| Что | На одну колонну | На четыре колонны |
|---|---|---|
| Кирпич одинарный | 198 шт. | 792 шт., с запасом 832 |
| Из них колют на половинки | 66 шт. | 264 шт. |
| Раствор в швах | 0,116 м³ | 0,46 м³ |
| Бетон в сердечник | 0,159 м³ | 0,64 м³ |
| Бетон в оголовок | 0,052 м³ | 0,21 м³ |
| Сетки, если их требует проект | 6 шт. | 24 шт. |
К раствору добавляют запас на потери при кладке, к бетону — на потери при заливке. Как считают запас бетона, разобрано в калькуляторе объёма бетона.
Другое сечение или кирпич
Те же четыре колонны можно сложить иначе, и числа заметно меняются.
| Вариант | Кирпич на колонну | Кирпич на четыре | Раствор на четыре | В пустоту на четыре |
|---|---|---|---|---|
| В два кирпича, одинарный, 33 ряда | 198 | 792 | 0,46 м³ | 0,64 м³ бетона |
| В два кирпича, утолщённый, 25 рядов | 150 | 600 | 0,39 м³ | 0,63 м³ бетона |
| В полтора кирпича, одинарный, 33 ряда, стойка 80 × 80 мм | 132 | 528 | 0,29 м³ | 0,08 м³ заполнения |
- Утолщённый кирпич. Объём одного — 0,00264 м³, ряд со швом — 100 мм, и в 2,5 м ложится ровно 25 рядов. Штук выходит почти на четверть меньше, с запасом 5 % — 630 на четыре колонны.
- Полтора кирпича со стальной стойкой. Колонна около 380 × 380 мм, в ряду четыре кирпича, пустота около 120 × 120 мм. Такую колонну кладут вокруг стойки, когда к ней крепят сварной каркас навеса. Пустоту за вычетом трубы заполняют, и заполнения на четыре колонны уходит в восемь раз меньше, чем бетона в сердечники колонн в два кирпича.
Почему не по площади
Таблица расхода кирпича на 1 м² считает сплошную стену. Если принять колонну за кусок стены толщиной 510 мм и длиной 0,51 м, выйдет 0,51 × 2,541 × 199,8 ≈ 259 кирпичей на колонну — на 61 больше, чем по рядам.
Эти 61 кирпич — пустота под сердечник, которой в стене нет: 0,159 м³ сплошной кладки вместили бы около 62 кирпичей вместе со швами. На четыре колонны ошибка — почти 250 лишних штук.
Что считают отдельно
- Основание. Колонны ставят на плиту террасы, связанную с фундаментом, или на своё основание, но не на отмостку — подробнее в разделе об основании колонн.
- Отсечка под первый ряд каждой колонны — её устройство разобрано в статье об отсечке.
- Арматура сердечника и оголовка — по проекту.
- Закладные под балку — по чертежу балки.
- Гидроизоляция под деревянную балку на оголовке.
- Расшивка швов — тем же профилем, что на стенах дома, об этом статья о расшивке.
Кладём кирпичные колонны террасы из облицовочного кирпича с сердечником, делаем оголовок с закладными под балку или каркас навеса. Кирпич и раствор считаем рядами, а в смете расписываем каждый этап отдельно.
Где ошибаются
- Колонну посчитали по таблице для стены. Пустота под сердечник ушла в кирпич: около 60 лишних штук на колонну в два кирпича.
- Ряды посчитали без шва. Высоту поделили на 65 мм вместо 77: вышло 39 рядов вместо 33 и 36 лишних кирпичей на колонну.
- Куски в ряду посчитали за кирпичи. В ряду восемь кусков, но кирпичей шесть: четыре половинки колют из двух.
- Про сердечник забыли. Бетон заказали на оголовки, а пустота четырёх колонн — 0,64 м³, втрое больше.
- Пустоту залили один раз в конце. Внутри остаются полости, и вода в них на морозе разрывает кладку.
- Высоту не подогнали под ряды. До низа балки не хватило части ряда, а растянуть швы СП 70 не даёт.
Чек-лист расчёта кирпича на колонны
- Сечение, высота, сердечник и оголовок взяты из проекта.
- Высота кладки подогнана под целое число рядов со швом.
- Кирпич посчитан рядами, половинки — из целых кирпичей.
- Раствор посчитан за вычетом кирпича и пустоты.
- Бетон сердечника и оголовка посчитан отдельно от раствора.
- Сетки посчитаны, если проект их требует.
- Запас кирпича добавлен, лицевой кирпич — одной партией.
- В заказе есть отсечка, арматура, закладные и гидроизоляция под балку.
Частые вопросы
Сколько штук кирпича уходит на колонну в два кирпича?
По шесть в каждом ряду. При одинарном кирпиче и кладке около 2,5 м это 33 ряда и 198 штук на колонну, при утолщённом — 25 рядов и 150 штук.
Сколько бетона нужно в сердечник кирпичной колонны?
Пустота колонны в два кирпича — около 250 × 250 мм, и на метр высоты в неё уходит 0,0625 м³ бетона. На кладку 2,541 м — около 0,16 м³, без оголовка.
Почему колонну не считают по расходу кирпича на квадратный метр стены?
Таблица считает сплошную кладку, а в колонне посередине пустота под сердечник. На колонне в два кирпича высотой около 2,5 м такая таблица даёт около 60 лишних кирпичей.
Сколько кирпичей колоть на половинки для колонны?
Два в каждом ряду колонны в два кирпича: из них выходят четыре половинки. На 33 ряда это 66 кирпичей, и они уже входят в 198 штук на колонну.
Какой объём раствора займут швы четырёх колонн?
В примере с колоннами в два кирпича высотой около 2,5 м — около 0,46 м³ в швах, по 0,116 м³ на колонну. Пустоту под сердечник заливают бетоном, и в этот объём она не входит.
