Откатные и распашные ворота с электроприводом

Электропривод открывает ворота с пульта, не выходя из машины. Но работает он с теми воротами, которые для него сделаны: с местом и креплением в конструкции, лёгким ходом и подготовленным въездом. Поэтому про привод думают, когда выбирают ворота, а не когда они уже стоят.

Ниже — по ГОСТ 31174 на металлические ворота и инструкциям производителей приводов: что решить до изготовления откатных и распашных ворот, каким должен быть ручной ход, что заложить во въезд до бетона и брусчатки, как устроена защита при закрывании, что мешает приводу зимой и что проверить при приёмке.

Сначала ворота, потом привод

Сам механизм привода ГОСТ 31174 не охватывает: на него есть паспорт и инструкция производителя. Но к воротам, которые комплектуют автоматикой, у стандарта есть прямое требование: конструкция ворот должна предусматривать площадки и крепёжные элементы для её установки. Значит, привод выбирают до того, как ворота начнут варить, — вместе с типом ворот и стороной открывания.

Под откатные и распашные ворота ставят разные приводы, и крепят их по-разному:

Какой тип ворот подходит вашему въезду — по месту вдоль забора, снегу и подъёму к дому, — разобрано в статье об откатных и распашных воротах. Здесь — то, что меняет в них привод.

Ручной ход: не тяжелее 150 Н

Привод не делает ворота лёгкими — он двигает то, что уже ходит. По ГОСТ 31174 усилие ручного открывания и закрывания распашных и откатных ворот — не более 150 Н, примерно как удержать груз массой 15 кг. Тот же стандарт требует, чтобы такие ворота выдерживали не менее 20 000 циклов открывания и закрывания.

Если створка идёт туго, привод работает на пределе и сам быстрее изнашивается, а тугой ход он не исправит. Причины ищут в воротах:

• У откатных — основание под опорами повело пучением, сбились ролики или ловители, под балкой набился лёд. Как это проверяют и регулируют — в статье об откатных воротах.
• У распашных — провисла створка, столб отклонился, петли стоят не на одной оси. Почему так выходит — в статье о распашных воротах.

Лёгкий ручной ход нужен и при исправном приводе. У приводов есть ручная разблокировка: когда отключили электричество, привод отцепляют ключом или рычагом из комплекта, и ворота открывают руками. Тугие ворота в этот момент придётся тянуть через силу.

Крепление привода и упоры

Откатные ворота. Привод ставят на ровную площадку, которую предусматривают в основании ворот вместе с закладной под роликовые опоры. Положение привода относительно рейки задаёт инструкция производителя, и держится оно, пока основание стоит на месте: если его поведёт, рейка уйдёт от шестерни привода. Каким делают основание — в статье об откатных воротах.

Распашные ворота. Привод давит на створку, а створка — на петли и столб, поэтому столб под приводом должен быть жёстким. Размеры крепления — от оси петли до кронштейна на столбе — берут из инструкции к приводу: от них зависит, на какой угол откроется створка. На кирпичных столбах кронштейны крепят к металлическим закладным, оставленным в кладке, — просто к кирпичу привод не крепят. Про закладные в столбах — в статье о кирпичных столбах для забора.

Крайние положения створок держат не только настройки привода. По ГОСТ 31174 у ворот всех типов должны быть устройства, ограничивающие перемещение полотна: у откатных это ловители и упоры, у распашных — упоры, в которые створки встают в закрытом положении.

Кабель и въезд: до бетона и брусчатки

Привод работает от сети, а фотоэлементы ставят по обе стороны проёма. Значит, кабель нужен и к приводу, и через въезд — к столбу на другой стороне. Трассу продумывают до работ на въезде: гильзы под кабель закладывают в основание до заливки бетона или мощения. Иначе потом придётся вскрывать готовое покрытие — и бетон, и брусчатку.

Поэтому порядок такой: решают ворота и привод, размечают столбы, трассу кабеля и места фотоэлементов, закладывают гильзы — и только потом делают основание и покрытие въезда. Подключают привод по инструкции производителя и правилам электромонтажа. Что ещё закладывают под покрытие двора и почему его не вскрывают без нужды — в статье о бетонной площадке и брусчатке во дворе.

Защита при закрывании

По ГОСТ 31174 ворота с автоматическим закрыванием не должны травмировать человека. Стандарт ограничивает силу удара полотна, а если выдержать это требование нельзя, требует звуковой или световой сигнал о начале закрывания.

На въездных воротах для этого ставят фотоэлементы и сигнальную лампу. Фотоэлементы стоят по обе стороны проёма: если в проёме машина или человек и луч перекрыт, закрывание останавливается. Лампа предупреждает, что ворота пришли в движение. Места под них на столбах выбирают до изготовления и монтажа, вместе с трассой кабеля, — тогда не придётся крепить их на что придётся.

При приёмке это проверяют на деле: запускают закрывание и перекрывают луч — створка должна остановиться.

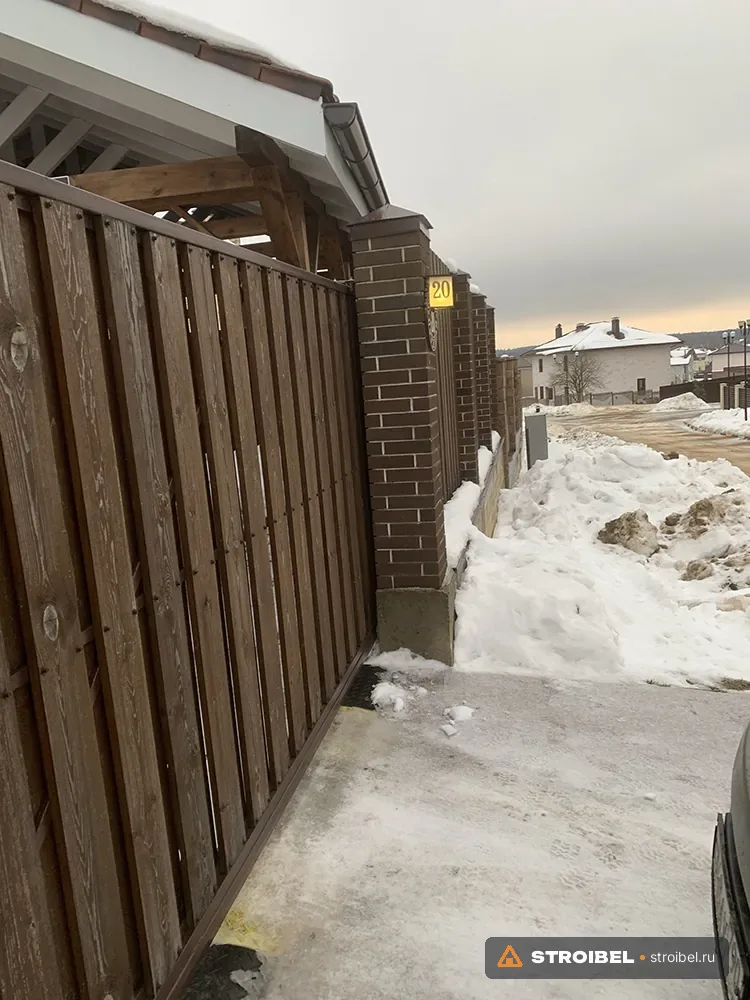

Зима: снег, лёд и привод

Зимой привод упирается не в ворота, а в то, что вокруг них. У консольных откатных ворот в проёме ничего нет, но снег у роликовых опор, под балкой и у привода всё равно убирают: если его набьёт и он замёрзнет, створка пойдёт тяжело. Вода с въезда не должна стекать к опорам и к площадке привода, а снег, сдвинутый с въезда, не сгребают на отрезок, куда уезжает полотно.

У распашных ворот расчищают всю зону, по которой ходят створки. Привод не отличит сугроб от закрытого положения: створка упрётся в снег и встанет, не открывшись. Особенно мешает подъём покрытия от ворот к дому — зимой снег поднимает его ещё выше. Если снега много, а чистить его некому, откатные ворота с приводом удобнее.

Привод в смете

В нашей смете ворота с электроприводом — отдельная строка, комплектом. Так видно, что входит в ворота, а что — в забор и въезд. Как устроена смета на забор и ворота по строкам — в статье о стоимости забора.

На осмотре замеряем проём, отрезок вдоль забора и зону перед въездом, смотрим столбы и основание и обсуждаем, где пройдёт кабель и что будет на въезде — бетон или брусчатка. От этого зависит, что и в каком порядке делать.

Где ошибаются

• Решают про привод, когда ворота уже сварены. Площадок и крепежа под него в конструкции нет, их приваривают по месту, а створку приходится переделывать.
• Надеются, что привод вытянет тугие ворота. Тугой ход он не исправит, а сам будет работать на пределе и быстрее изнашиваться.
• Бетонируют или мостят въезд без гильз. Кабель к фотоэлементу на другом столбе потом ведут поверх покрытия или вскрывают его.
• Крепят привод к кирпичу без закладных. Кронштейн расшатывается, створка начинает ходить с перекосом.
• Не оставляют мест под фотоэлементы. Их ставят на что придётся, и луч перекрывает проём не там, где ездят и ходят.
• Сгребают снег к опорам и в зону створок. Привод упирается в сугроб, створка встаёт на полпути.
• Не проверяют ручную разблокировку при приёмке. Узнают о ней, когда отключают электричество, а ворота закрыты.

Чек-лист перед установкой привода

1. Тип ворот и сторона отката или открывания выбраны по замеру проёма и места вокруг него.
2. Привод выбран до изготовления, в конструкции есть площадки и крепёж под него.
3. Створка ходит вручную легко, без рывков и заеданий.
4. Под приводом откатных ворот — ровная площадка на основании, у распашных — жёсткие столбы с закладными под кронштейны.
5. Ловители и упоры стоят, створка не уходит дальше крайних положений.
6. Гильзы под кабель к приводу и фотоэлементам заложены до бетона и мощения.
7. Фотоэлементы и сигнальная лампа на местах, при перекрытом луче закрывание останавливается.
8. Ручная разблокировка проверена: без привода ворота открываются руками.
9. Вода с въезда не стекает к опорам и к приводу.
