Обшивка каркасного дома снаружи: слои, вентзазор и облицовка

Каркасный дом снаружи закрывают не так, как сруб или каменную стену. Здесь облицовка — последний из нескольких слоёв, и каждый слой под ней отвечает за своё: жёсткость каркаса, защиту утеплителя от ветра, просушку. Как обшивают деревянные дома в целом и чем отличаются материалы, рассказано в статье об обшивке фасада, как отделывают каркасный дом изнутри — в статье об отделке каркасного дома внутри, а здесь — о наружной стороне стены.

Слои стены снаружи

По п. 11.6.12 СП 352.1325800.2017 утеплённую наружную стену каркасного дома защищают от наружного воздуха тремя слоями: наружной защитной обшивкой каркаса, водовоздухозащитным слоем и облицовкой или наружной штукатуркой. Между облицовкой и ветрозащитой оставляют зазор для воздуха. От каркаса к улице:

1. Каркас с утеплителем. Стойки и утеплитель между ними; со стороны комнат его закрывает пароизоляция.
2. Наружная обшивка каркаса — жёсткие плиты или листы по стойкам.
3. Ветрозащита — мембрана, которая не пускает ветер в утеплитель и выпускает пар.
4. Рейки и вентилируемый зазор — воздух идёт снизу вверх и сушит слои под облицовкой.
5. Облицовка — то, что видно с улицы: доска или сайдинг.

Какие именно слои и материалы будут в стене, задаёт проект дома. Порядок нельзя переставлять: каждый следующий слой закрывает предыдущий, и ошибку потом не исправить без разборки фасада.

Плиты по каркасу

Наружная обшивка каркаса из плит — не отделка, а часть конструкции. По п. 11.4.7 СП 352 жёсткость каркаса обеспечивают обшивки из жёстких плитных или листовых материалов или пиломатериалов. Какие плиты ставить, какой толщины и как крепить, задают проект каркаса и инструкция производителя плит.

Для облицовки плиты — основание. Перед ветрозащитой их осматривают: все ли листы на месте и закреплены, нет ли намокших и разбухших краёв после дождей, закрыты ли щели у окон и дверей. Всё, что найдено, решают до мембраны: под облицовкой этого уже не будет видно.

Ветрозащита

С наружной стороны утеплителя нужны слои, которые плохо пропускают воздух: иначе ветер выдувает тепло из стены. Но п. 11.6.7 СП 352 ставит условие: эти слои не должны препятствовать удалению водяных паров из конструкции наружу. Пар идёт из дома сквозь стену, и снаружи он должен выходить, а не скапливаться в утеплителе.

Поэтому снаружи ставят паропроницаемую ветрозащитную мембрану, а не плёнку, которая пар не пропускает: глухая плёнка снаружи заперла бы влагу в стене. Как это правило работает в деревянном доме, рассказано в статье об утеплении.

• Нахлёсты. Мембрану ведут полотнами снизу вверх, верхнее полотно кладут на нижнее, чтобы вода, попавшая за облицовку, стекала по ней, а не заходила под нахлёст. Ширину нахлёста и чем проклеивать стыки, указывает производитель мембраны.
• Окна и двери. Вокруг проёмов мембрану подрезают и проклеивают так, чтобы вода с неё уходила в стороны и вниз, а не в проём.
• Солнце. Мембрана — не облицовка. Сколько она может простоять открытой, указывает производитель, поэтому облицовку не откладывают надолго.

Вентилируемый зазор

По п. 11.6.5 СП 352 снаружи и внутри наружных каркасных стен устраивают вентиляционные зазоры: снаружи — между гидроветрозащитой и наружной обшивкой. Минимальная величина зазоров — 2,5 см.

Зазор создают рейки — контробрешётка поверх мембраны. Воздух входит в зазор внизу стены, поднимается и выходит под карнизом. По п. 11.7.2 СП 352 в конструкцию наружной отделки входят устройства для отвода проникшей за облицовку атмосферной влаги и воздушные прослойки, которые защищают деревянные элементы и утеплитель от намокания.

• Открыт внизу и вверху. Зазор не заделывают глухой доской ни у цоколя, ни под свесом крыши. Чтобы в него не забрались насекомые и птицы, вход закрывают сеткой или перфорированной планкой — они пропускают воздух.
• Не перекрыт на пути. Над окнами и под ними воздух должен обходить проём, поэтому рейки там не смыкают в сплошную рамку.
• Отлив внизу. Вода, которая попала за облицовку, стекает по мембране вниз и должна выйти наружу, а не на верх фундамента под стену.

Обрешётка под облицовку

Рейки ставят поперёк облицовки, как и на других деревянных фасадах с вентзазором:

• Горизонтальную облицовку — имитацию бруса, блок-хаус, вагонку, горизонтальный сайдинг — крепят на вертикальные рейки. Они же создают зазор: воздух идёт между ними снизу вверх.
• Вертикальную облицовку крепят на горизонтальные рейки. Сами по себе они перекрыли бы путь воздуху, поэтому под ними по мембране идёт вертикальная контробрешётка.

Рейки берут сухие, обработанные антисептиком, и крепят к стойкам каркаса так, как указано в проекте. Плоскость выводят по уровню и отвесу: каркас ровный, но облицовка повторит каждую ступеньку между листами плит. Шаг реек под конкретную облицовку указывает её производитель — подробно для сайдинга разобрано в статье об обшивке сайдингом.

Чем обшить каркасный дом

Облицовка лежит поверх зазора, и для неё подходит то же, что и для других деревянных домов:

• Имитация бруса — фасад «под брус». Чем она отличается от блок-хауса, рассказано в статье об имитации бруса и блок-хаусе.
• Блок-хаус — стена выглядит как из бревна. Как его монтируют ряд за рядом, разобрано в статье о монтаже блок-хауса.
• Планкен — доска без шипа и паза, которую ставят с зазорами. Как устроен фасад из лиственницы, рассказано в статье о планкене.
• Вагонка — доска с шипом и пазом.

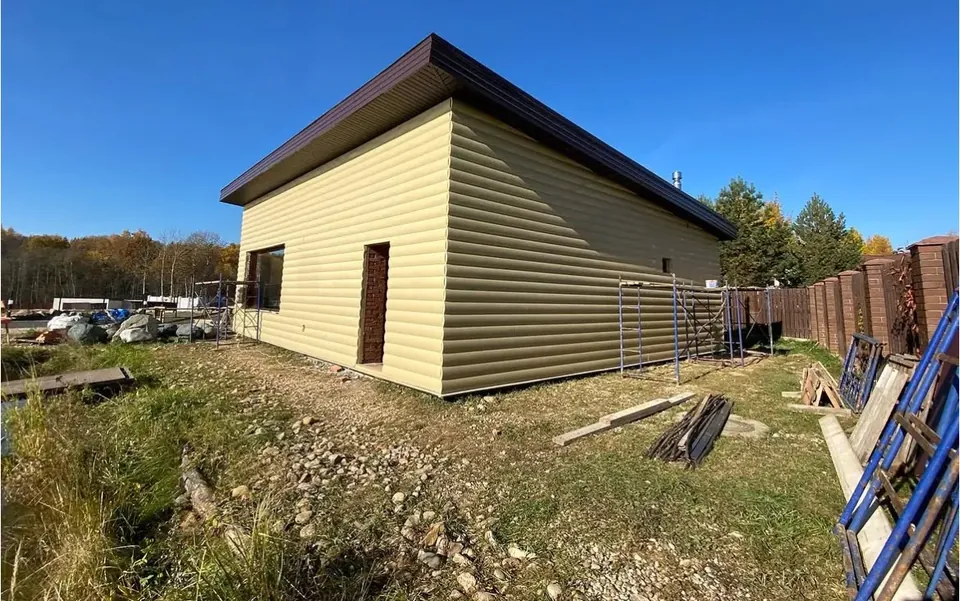

• Сайдинг — готовые панели, которые не нужно красить, но нужно крепить с зазорами на тепловое расширение.

Выбирают по виду фасада и уходу: деревянную облицовку со временем перекрашивают, сайдинг — нет.

Низ, углы и проёмы

По п. 11.2.3 СП 352 низ каркасных стен первого этажа располагают не менее чем на 150 мм выше планировочной отметки земли. При деревянной обшивке расстояние от её низа до планировочной отметки — не менее 250 мм. Внизу стены летят брызги и лежит снег, и доска у земли будет постоянно мокрой.

Углы закрывают угловыми планками или стыкуют облицовку так, чтобы не осталось щелей и открытых торцов. У окон и дверей ставят наличники и отливы: вода должна уходить с облицовки, а не затекать за неё. Подробнее — в статье об обшивке фасада.

Защита дерева

Деревянную облицовку покрывают защитным составом до монтажа — торцы и тыльную сторону, к которым после сборки уже не добраться, — а лицевую сторону докрашивают после. Как защищают дерево снаружи, рассказано в статье о защите древесины, как и чем красят фасад — в статье о покраске снаружи.

Ошибки при обшивке каркасного дома

• Облицовку прибили прямо по плитам или мембране — зазора нет, слои под ней не просыхают.
• Снаружи утеплителя положили плёнку, которая не пропускает пар, — влага осталась в стене.
• Мембрану внахлёст положили нижним полотном на верхнее — вода заходит под нахлёст.
• Зазор заделали внизу или под свесом глухой доской — воздух в нём стоит.
• Горизонтальные рейки под вертикальную доску поставили без контробрешётки.
• Низ деревянной обшивки довели почти до земли.
• Мембрану оставили открытой под солнцем дольше, чем разрешает производитель.

Чек-лист обшивки каркасного дома снаружи

1. Слои стены и материалы заданы в проекте.
2. Плиты по каркасу на месте, закреплены, края не разбухли.
3. Снаружи утеплителя — паропроницаемая ветрозащитная мембрана.
4. Нахлёсты мембраны — верхнее полотно на нижнее, стыки и проёмы проклеены.
5. Зазор между мембраной и облицовкой не меньше 2,5 см.
6. Зазор открыт внизу и под свесом, вход закрыт сеткой или перфорированной планкой.
7. Низ деревянной обшивки не ниже 250 мм от планировочной отметки земли.
8. Торцы и тыльная сторона доски покрыты до монтажа.
