Перемычки над проёмами в кладке: какие бывают и что в них проверить

Проём ослабляет стену: кладка над ним больше не опирается на нижние ряды, и её вес вместе с нагрузкой от перекрытия надо перенести на простенки по бокам. Это делает перемычка — балка над окном или дверью. Если её подобрали или уложили неправильно, над проёмом появится трещина, и откосы её не спрячут.

Какие бывают перемычки

В частном доме чаще всего встречаются четыре вида. Какой из них нужен над конкретным проёмом, решает проект: всё зависит от ширины проёма, толщины и материала стены и от того, опирается ли на перемычку перекрытие.

Бывают и клинчатые перемычки из кирпича, с клинообразными швами. Их кладут одновременно с двух сторон, от пят к середине, — так требует СП 70.

Рядовая кирпичная перемычка

Рядовая перемычка — самая простая: над проёмом продолжают обычную кладку, а под нижний ряд кирпича закладывают арматуру. СП 70 расписывает её подробно:

• арматуру укладывают по опалубке в слой раствора толщиной 30 мм под нижним рядом кирпича;
• стержней не меньше трёх, точное число задаёт проект;
• гладкие стержни берут диаметром не меньше 6 мм и загибают на концах крюками, стержни периодического профиля не загибают;
• в простенки стержни заводят не меньше чем на 25 см.

Перемычку кладут из целого отборного кирпича и заполняют раствором все швы, включая продольные вертикальные. Если простенок между двумя рядовыми перемычками узкий, его выкладывают на том же растворе, что и перемычки: иначе соседние участки стены будут по-разному работать и садиться.

Опалубку под перемычкой не снимают сразу. Минимальные сроки выдерживания СП 70 даёт в таблице 9.2: они зависят от температуры воздуха, и чем холоднее, тем дольше перемычка стоит на опалубке.

Сборные железобетонные перемычки

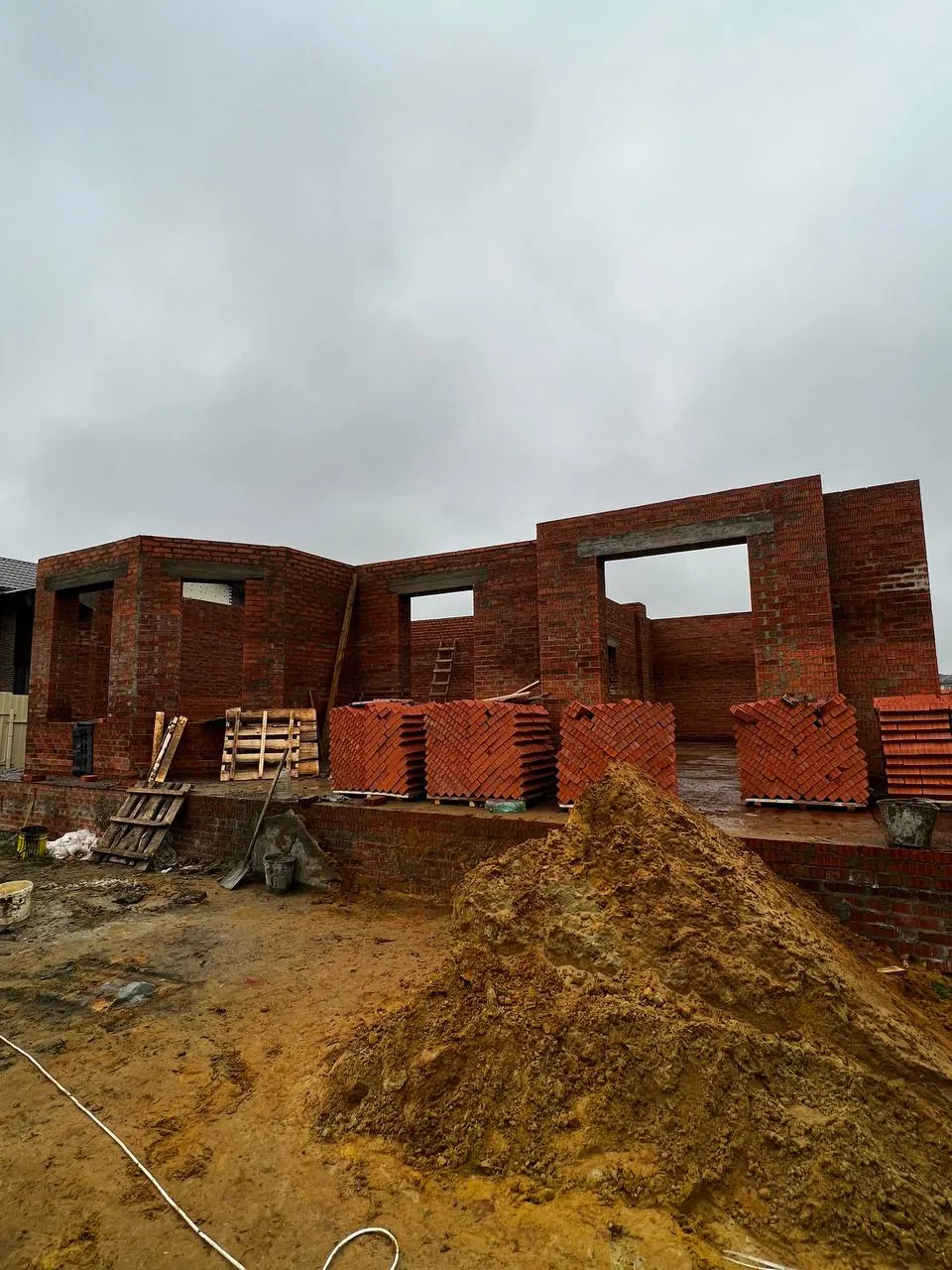

Заводская перемычка — самый частый вариант в частном доме: её кладут на слой раствора поверх простенков по обе стороны проёма. Марку перемычки, число брусков по толщине стены и глубину опирания задаёт проект.

До установки перемычку осматривают: без сколов, трещин и оголённой арматуры, маркировка совпадает с проектом. Если на бруске есть отметка верха или монтажные петли, его кладут строго по ним: рабочая арматура в перемычке, как правило, внизу.

Железобетон проводит тепло лучше блока, поэтому в тёплой стене перемычка становится мостиком холода. СП 15 требует укладывать утеплитель в швы между брусковыми перемычками, если без него стена не выдерживает расчёт по теплопередаче. Иначе на откосе изнутри зимой появляется конденсат.

Монолитные перемычки и U-блоки

Монолитную перемычку льют по месту, когда проём нестандартный или перемычку объединяют с армопоясом. Сечение, арматуру и опирание задаёт проект, а каркас держат на фиксаторах, чтобы арматура не легла на дно опалубки.

В стенах из газобетона и керамоблока перемычку часто делают в U-блоках — лотках из того же материала. Лотки ставят на временную опору, внутрь кладут арматурный каркас и заливают бетоном. Снаружи стена остаётся однородной, и штукатурка ложится на один материал.

Нижнюю опалубку снимают не по календарю, а по прочности бетона: порядок и сроки распалубки задаёт ППР, и нагружать перемычку кладкой раньше нельзя. Как бетон набирает прочность, разобрано в статье когда можно строить на плите.

Когда на стену над проёмом ложится перекрытие, нагрузка на перемычку и простенки растёт. В стене из керамоблока плиты опирают по отдельным правилам СП 70 — о них в статье о керамоблоке.

Откуда трещины над окнами

• Мало опирания. Короткий заход перемычки на простенок сминает кладку под её концами, и трещина идёт от угла проёма. Опирание проверяют до того, как стену поднимут выше.
• Пустые швы и битый кирпич. Рядовая перемычка из половняка или с незаполненными швами работает не как балка, а как набор отдельных кусков.
• Рано сняли опалубку. Раствор или бетон не набрал прочность, и перемычка просела под весом кладки.
• Холодная перемычка без утепления. Бетон в стене из тёплого блока промерзает, изнутри на откосе — сырость.
• Проём расширили после кладки. СП 70 не допускает ослаблять кладку проёмами, которых нет в проекте или ППР, поэтому любое расширение — только по проекту и с новой перемычкой.

Если кладку вели зимой способом замораживания, при оттаивании перемычки по СП 15 можно подпереть временными стойками на клиньях — подробнее в статье о кладке зимой.

Чек-лист перемычек

1. Тип и марка каждой перемычки совпадают с проектом.
2. Сборные перемычки целые, без сколов и оголённой арматуры, уложены по отметке верха.
3. В рядовой перемычке не меньше трёх стержней в слое раствора 30 мм, концы заведены в простенки.
4. Швы в перемычке заполнены, кирпич целый.
5. Опалубку сняли не раньше срока по СП 70 или ППР.
6. Где проектом предусмотрен утеплитель, он уложен.
7. Над проёмами и в углах нет трещин.
