Фальцевая кровля: какой фальц где, на чём лежат картины и как их крепят

Фальцевая кровля — металлическое покрытие из длинных листов-картин. Соседние картины соединяют фальцами — загнутыми вместе кромками, а крепёж прячут под ними, поэтому в покрытии нет сквозных отверстий, через которые могла бы пройти вода. Но у фальца свои правила: какой шов где ставить, на что класть картины и как их крепить, чтобы металл мог удлиняться от тепла и укорачиваться от холода.

Ниже — как устроена фальцевая кровля и что о ней говорят СП 17.13330 «Кровли» с изменениями 1–5 и инструкция Grand Line по монтажу панелей «Кликфальц». У другого производителя цифры могут отличаться — тогда работают по его инструкции.

Как устроена фальцевая кровля

Покрытие собирают из картин — длинных листов, которые идут от карниза к коньку. Длинные края соседних картин загибают вверх и соединяют: получается стоячий фальц. Он поднимается над плоскостью ската, и вода стекает мимо шва. Если картины стыкуют по длине, поперечный шов делают лежачим фальцем — он лежит в плоскости ската.

Фальц бывает одинарным, когда кромки загибают вместе один раз, и двойным, когда их загибают дважды. Классический фальц закатывают ручным инструментом или фальцезакаточной машинкой. Есть и панели с фальцем-защёлкой: их кромки защёлкиваются без специального инструмента.

Картины крепят к основанию скрытым крепежом:

• Кляммеры. Металлические скобы: одним концом их крепят к основанию, другим заводят в фальц. Неподвижные кляммеры держат картину на месте, подвижные дают ей удлиняться и укорачиваться вместе с перепадами температуры.
• Саморезы через край панели. Панели с фальцем-защёлкой крепят саморезами через перфорированный край, а соседняя панель защёлкивается поверх и закрывает крепёж.

Картины делают из оцинкованной стали, в том числе с полимерным покрытием, из нержавеющей стали, меди, цинк-титана или алюминия. Толщину листа для каждого металла задаёт СП 17: например, для оцинкованной стали — 0,5–0,6 мм, для меди — 0,6–0,7 мм.

Уклон

Минимальный уклон для каждого покрытия задаёт таблица 4.1 СП 17. Металлические рулонные и листовые материалы — оцинкованную сталь, в том числе с полимерным покрытием, нержавеющую сталь, медь, цинк-титан и алюминий — кладут на скаты с уклоном не меньше 10 %, то есть 6°. Металлическую фальцевую черепицу — не меньше 47 %, то есть 25°.

Это нижняя граница, и чем ближе к ней скат, тем строже требования к швам: на кровле с уклоном меньше 22° фальцы герметизируют уплотнительной лентой, а поперечные соединения картин делают сложнее. Производитель панелей может задать свои границы: в инструкции Grand Line основание под «Кликфальц» расписано для скатов от 16°. Как уклон влияет на выбор покрытия, рассказано в статье о выборе кровли.

Какой фальц где

СП 17 расписывает, каким швом соединять картины в каждом месте кровли:

• Вдоль ската и на примыканиях к стенам и трубам — только двойной стоячий фальц высотой не меньше 25 мм.
• На скатах круче 35° вдоль ската допускается угловой стоячий фальц.
• Уплотнительная лента в фальцах обязательна на примыканиях, в ендове, на карнизном свесе и в настенном желобе, а если уклон кровли меньше 22°, — во всех фальцах.

Поперечные соединения — там, где картины стыкуют по длине, — зависят от уклона:

Панели с фальцем-защёлкой монтируют по инструкции производителя: она задаёт для этих панелей уклон, основание, крепёж и узлы. Панели «Кликфальц» выпускают длиной от 1,2 до 12 м. Если ската не хватает на одну панель, по инструкции Grand Line их наращивают с нахлёстом около 100 мм, а стыки разносят в шахматном порядке — не ближе 500 мм друг к другу.

Основание

Металлический лист тонкий, и неровности основания проступают на нём. Поэтому под фальцем нужно жёсткое и ровное основание.

Сплошной настил. По СП 17 это доски толщиной не меньше 25 мм, фанера повышенной водостойкости — не меньше 18 мм — или ОСП-3 и ОСП-4 — не меньше 22 мм. Между досками и листами оставляют зазор 3–5 мм. Несущую способность основания считают на нагрузки по СП 20, а расстояние между осями стропил — не больше 900 мм.

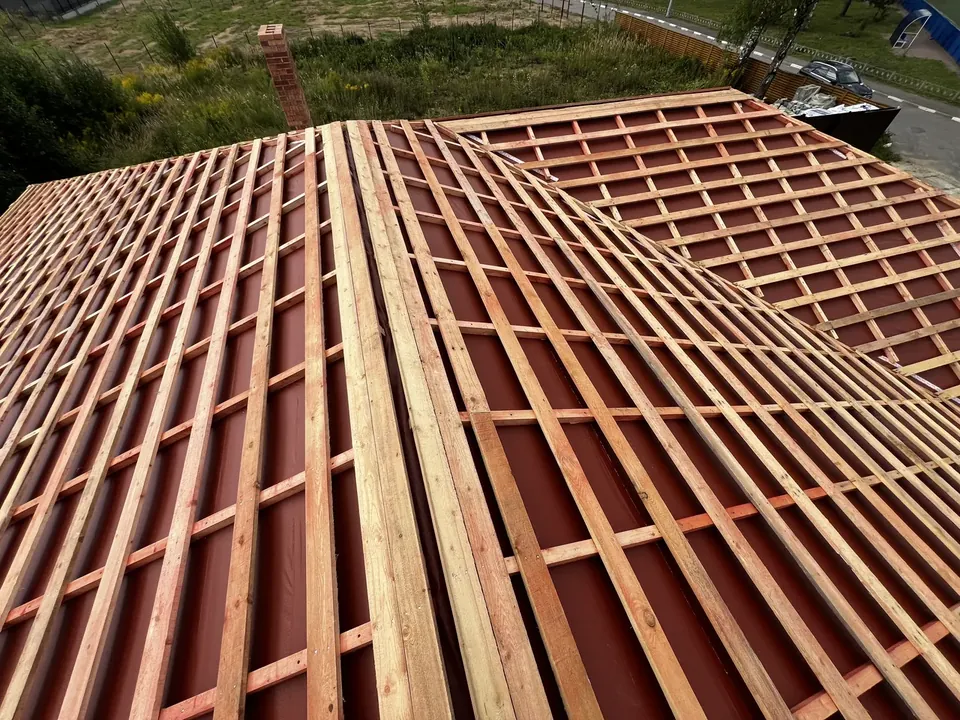

Обрешётка. Вместо сплошного настила СП 17 допускает обрешётку только под оцинкованную сталь, в том числе с полимерным покрытием, и только на скатах круче 25°. Но и тогда на свесе кладут сплошной настил шириной не меньше 700 мм, дальше к коньку идут бруски параллельно свесу с просветом не больше 100 мм, а под лежачие фальцы — доска. В желобах и ендовах основание тоже сплошное.

В инструкции к «Кликфальцу» Grand Line расписывает, какое расстояние между досками обрешётки нужно при каком уклоне:

Для более крутых скатов шаг тоже есть в инструкции. Доски берут толщиной 25 мм с влажностью не больше 20 %, и между соседними досками не должно быть перепадов.

Слой под металлом. На сплошной настил кладут слой, который отводит конденсат из-под металла. По СП 17 это подкровельный ковёр из рулонных материалов, а под оцинкованную сталь, цинк и цинк-титан — объёмная диффузионная мембрана: плёнка из полимерных волокон с объёмной петлевой структурой. Какой слой нужен под конкретные панели, указывает производитель.

Ниже основания, как под любым металлическим покрытием, идут вентиляционный зазор на контробрешётке и мембрана, а в утеплённой крыше — ещё утеплитель и пароизоляция. Какие слои нужны и зачем, разобрано в статье о кровельном пироге.

Кляммеры и крепёж

Металл удлиняется от тепла и укорачивается от холода, и крепёж фальцевой кровли рассчитан на это движение. Вот что задаёт СП 17:

• Сколько кляммеров. Их число считают на пиковую ветровую нагрузку по СП 20 — с учётом усилия, которое кляммер выдерживает на выдёргивание. На коньке, карнизе, фронтоне и примыканиях к стенам и трубам кляммеров ставят вдвое больше. Фальцевую черепицу крепят не меньше чем четырьмя кляммерами на элемент.
• Где неподвижные. Неподвижные кляммеры ставят зоной шириной 3 м: на скатах положе 10° — на 2/3 длины картины от карниза, при уклоне 10–29° — на 3/4 длины, при 30° и круче — у конька. Ещё их ставят вокруг конструкций, которые выступают над кровлей. Остальные кляммеры — подвижные.
• Длина картины. Картина без поперечного стыка из оцинкованной или нержавеющей стали — до 14 м, из цинк-титана, меди и алюминия — до 10 м. Если картина длиннее, делают компенсационные стыки и температурные швы и ставят удлинённые подвижные кляммеры.
• Зазор. Деформационный зазор в поперечных соединениях считают по расширению металла, но он не меньше 10 мм.

Панели с фальцем-защёлкой по инструкции Grand Line крепят саморезами с прессшайбой — в центр отверстия перфорированного края, строго под прямым углом. Шаг — 250–300 мм у карниза и на крайних панелях у торца, 400–500 мм внутри ската. Саморез не перетягивают: перетянутый мешает панели расширяться от тепла, а закрученный под углом мешает следующей панели — отсюда и деформации.

Карниз, ендова, примыкания и снегозадержание

• Карниз. По инструкции Grand Line карнизная планка обязательна. Её крепят саморезами с прессшайбой в шахматном порядке с шагом 300 мм, а край панели заводят подгибом за выступ планки. Оставлять на краю открытый крепёж без подгиба инструкция запрещает. Крюки водостока утапливают в пазы начальной доски, чтобы они не поднимались выше обрешётки, а карнизная лента защищает подкровельное пространство от птиц и насекомых.
• Ендова. Под ендовой основание сплошное или более частое. Планки ендовы кладут от карниза к коньку с нахлёстом 300 мм и крепят кляммерами с шагом 400–500 мм. Крепёжную планку для панелей ставят не ближе 150 мм от центра ендовы, а сами панели монтируют к ендове, а не от неё.
• Примыкания. По СП 17 у стен и парапетов край кровли поднимают не меньше чем на 150 мм и закрывают металлической планкой с герметизацией.
• Конёк. Коньковую планку ставят на аэроэлемент: через конёк выходит воздух из вентиляционного зазора. Уплотнитель под планкой должен быть слегка сжат.
• Снегозадержание. СП 17 требует снегозадержатели на кровлях с уклоном от 5 % и наружным водостоком. На фальцевой кровле их можно крепить к фальцам — так, чтобы не нарушить их целостность. У карниза снегозадержатели ставят над несущей стеной, в 0,6–1,0 м от свеса, а рассчитывают их на снеговую нагрузку по СП 20.

Как устроены узлы кровли, рассказано в статье об узлах и примыканиях, а о водостоке и снегозадержателях — в статье о водостоке и снегозадержании.

Монтаж: резка, подъём и волна

• Резка. Панели не режут абразивным диском — болгаркой: по инструкции Grand Line такая резка снимает гарантию на покрытие. Металл режут ножницами по металлу.
• Подъём. Длинные панели поднимают на крышу по направляющим — по одной на каждые 2–3 м длины, — чтобы на металле не было заломов.
• Прямой угол. Перед монтажом проверяют, прямоугольный ли скат: сверяют диагонали или откладывают треугольник со сторонами 3, 4 и 5 м. Если прямого угла нет, первую панель подрезают у торца.
• Шум. Чтобы металл меньше шумел под дождём, инструкция советует класть под каждую картину шумоизоляционную ленту толщиной 5 мм — на любое основание.
• Волна. Плоская картина недостаточно жёсткая, и на ней может проявиться волнистость — от напряжения в металле, неровной обрешётки или теплового расширения. По инструкции это влияет только на вид кровли, а не на её работу. Волну делают незаметнее ровное основание, матовое покрытие и панели с рёбрами жёсткости.
• Зима. Металл монтируют и в холод, но фальцы закатывают только при температуре не ниже порога производителя — об этом статья о кровле зимой.

Чек-лист фальцевой кровли

1. Уклон ската — не меньше, чем допускают СП 17 и производитель.
2. Вдоль ската — двойной стоячий фальц высотой не меньше 25 мм, панели с защёлкой — по инструкции производителя.
3. В узлах, а на кровле положе 22° — во всех фальцах, есть уплотнительная лента.
4. Основание ровное: сплошной настил или обрешётка там, где её допускают СП 17 и инструкция.
5. Между металлом и настилом — слой для отвода конденсата, под основанием — вентиляционный зазор.
6. Неподвижные кляммеры — в своей зоне, остальные подвижные, на длинных картинах — компенсационные стыки.
7. Саморезы в панелях — под прямым углом и не перетянуты.
8. Край панели заведён за карнизную планку, открытого крепежа на краю нет.
9. У стен край кровли поднят не меньше чем на 150 мм и закрыт планкой.
10. Металл не резали болгаркой, фальцы закатаны при допустимой температуре.
