Основание под гибкую черепицу: от обрешётки до ковра

Коротко об основании и о том, как кладут саму черепицу, рассказано в статье о мягкой кровле. Здесь — основание подробно: слои, обрешётка, плиты настила, планки, подкладочный ковёр и выход воздуха.

Из каких слоёв состоит

Снизу вверх, по стропилам:

1. Мембрана — диффузионная плёнка поверх стропил. По п. 4.4а СП 17 её кладут сплошным слоем, нахлёст полотен — не меньше 100 мм, с проклейкой.
2. Контробрешётка — бруски по мембране вдоль стропил. Между мембраной и настилом остаётся канал, по которому от карниза к коньку идёт воздух.
3. Обрешётка — обрезные доски поперёк ската, по контробрешётке.
4. Сплошной настил — плиты по обрешётке.
5. Подкладочный ковёр — рулонный битумный материал по настилу.
6. Гибкая черепица.

Как устроен весь кровельный пирог вместе с утеплителем и пароизоляцией, рассказано в статье о кровельном пироге, а о мембране и канале над ней — в статье о мембране и контробрешётке.

Обрешётка под настил

• Доски. По п. 6.2.1 СП 17 настил кладут по обрешётке из обрезных досок шириной 100–150 мм и толщиной 25–32 мм.
• Одна толщина. Доски берут сухие и одной толщины: разница по толщине переходит в ступеньку на настиле, а с настила — на черепицу.
• Шаг. Шаг досок связан с толщиной плит: чем реже опоры, тем толще нужен настил. По п. 6.2.3 шаг и сечение стропил и толщину настила определяет расчёт по нагрузкам, а шаг опор под плиту указывает и инструкция производителя.
• Плоскость. Обрешётку проверяют по шнуру и правилу: горбы и провалы исправляют на досках, а не плитами.

Сколько досок и брусков уйдёт на обрешётку и контробрешётку, посчитает калькулятор обрешётки.

Настил из плит

1. Материал. По п. 6.2.1 СП 17 — фанера повышенной водостойкости или ОСП-3, ОСП-4 толщиной 9–12 мм. Какая толщина нужна на конкретной крыше, задаёт расчёт по снеговой нагрузке и шагу опор. Нагрузку для своего района покажет калькулятор снеговой нагрузки.
2. Сухие плиты. Плиты держат под навесом и кладут сухими: намокшая плита при высыхании коробится, и волна проступает на кровле.
3. Вразбежку. Ряды плит сдвигают относительно друг друга, чтобы стыки соседних рядов не сходились в одной точке. Края плит опирают на доски обрешётки так, как указывает инструкция.
4. Зазор. Между плитами оставляют зазор: от влаги и тепла плиты расширяются, и без зазора они выгибаются. По п. 6.2.1 СП 17 зазор в стыках — не больше 3 мм; свою ширину называет и инструкция производителя.
5. Крепёж. Плиты крепят к обрешётке гвоздями или саморезами с шагом из инструкции, шляпки — заподлицо с плитой.
6. Ровность. Соседние плиты стоят в одной плоскости. Допустимый перепад между ними указывает инструкция производителя черепицы.
7. Свесы. Настил доводят до края карнизного и торцевого свеса: на нём держатся планки и черепица первого ряда.

Если плиты положили, а черепицу сразу не кладут, настил укрывают от дождя и снега. Как вести работы в холод, рассказано в статье о кровле зимой.

Карнизные и торцевые планки

По п. 6.2.5 СП 17 карнизы и торцы скатов усиливают металлическими планками. Порядок у них разный:

• Карнизную планку ставят на край настила под подкладочный ковёр: вода с ковра стекает на планку и дальше в желоб.
• Торцевую планку ставят поверх подкладочного ковра: так она прижимает его край на фронтоне, и вода не затекает под ковёр с торца.

Планки стыкуют внахлёст и крепят гвоздями с шагом из инструкции.

Подкладочный ковёр

По п. 6.2.4 СП 17 по сплошному настилу кладут подкладочный водозащитный ковёр — например, из битумно-полимерных рулонных материалов. Это второй барьер для воды под черепицей.

• По всей площади или полосами. Одни инструкции требуют класть ковёр по всей площади скатов, другие на крутых скатах допускают полосы по свесам, в ендовах и у примыканий — с какого уклона, указывает производитель.
• Дополнительный ковёр. На кровле с уклоном от 12° до 22° норма требует дополнительного ковра на карнизных и фронтонных свесах, у труб и шахт, в водосточных желобах и на примыканиях к стенам.
• Приклейка. В ендовах и на карнизных свесах ковёр приклеивают к основанию.
• Порядок. Сначала ковёр кладут в ендову вдоль неё, затем ряды на скатах — параллельно карнизу, снизу вверх, чтобы верхний ряд ложился на нижний. Нахлёст рядов и крепление — гвоздями или самоклеящимся слоем — задаёт инструкция.
• Ендовый ковёр. Сверху по всей длине ендовы кладут отдельный ендовый ковёр. Как устроена ендова под гибкой черепицей, рассказано в статье о ендове.

Сколько рулонов подкладочного и ендового ковра нужно на крышу, покажет калькулятор гибкой черепицы.

Выход воздуха под настилом

Сплошной настил не пропускает воздух, поэтому под ним оставляют канал от карниза до конька. По п. 4.5 СП 17 вход на карнизе — не меньше 200 см² на метр, выход у конька — не меньше 100 см² на метр.

• Карниз. Продухи в подшивке свеса оставляют открытыми, канал между мембраной и настилом не перекрывают.

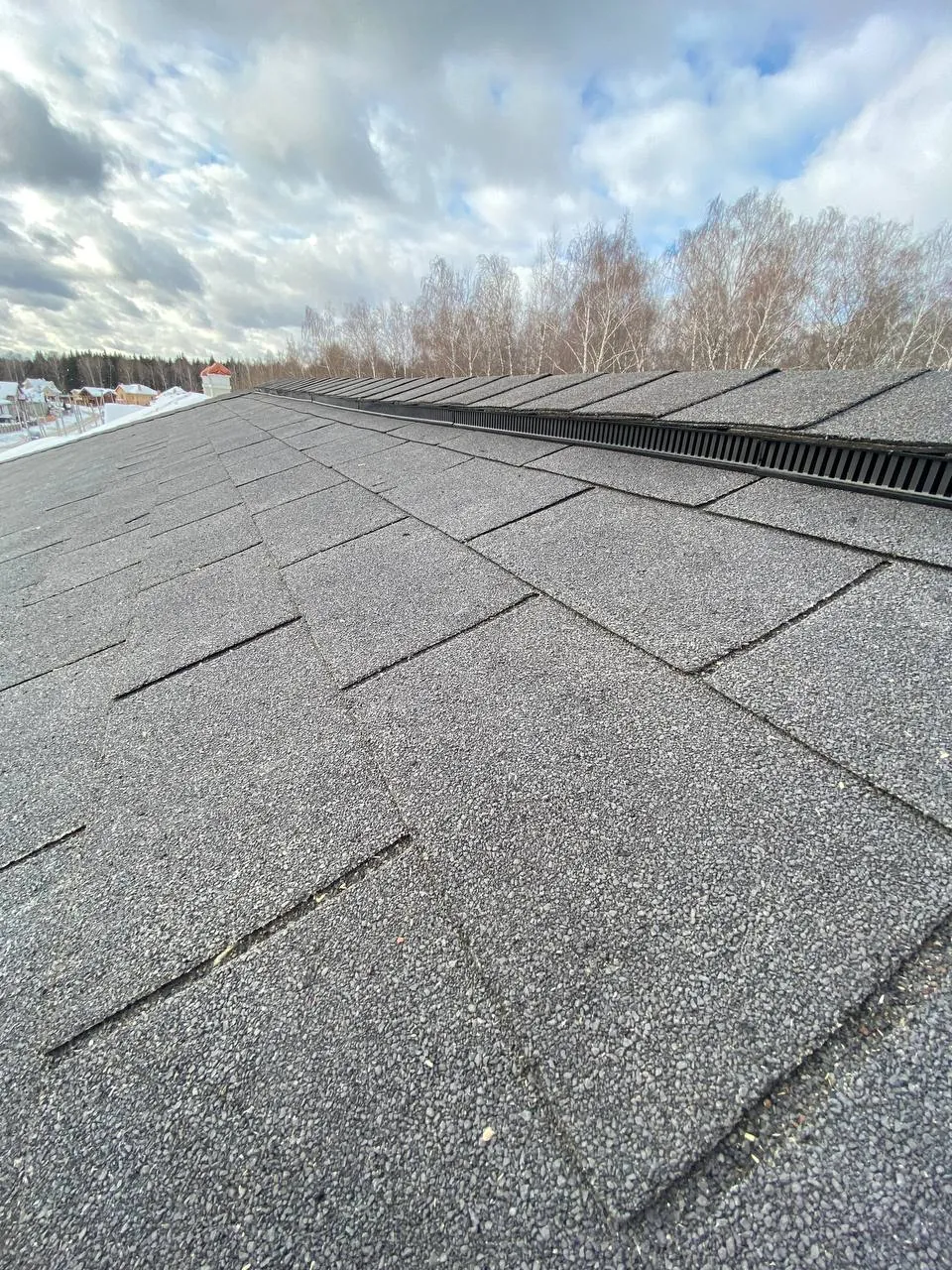

• Конёк. Если воздух выходит через вентилируемый конёк, настил у конька не смыкают: оставляют щель под коньковый аэратор шириной из инструкции. Как его ставят, рассказано в статье о монтаже конька.
• Аэраторы. Без вентилируемого конька воздух выпускают через точечные аэраторы на скате у конька — их число считают по таблице производителя.

Подробнее о том, как воздух проходит под кровлей, — в статье о вентиляции кровли.

Где ошибаются

• Черепица на разреженной обрешётке без настила — гонты прогибаются между досками.
• Плиты встык без зазора — летом настил выгибается, на кровле видны волны.
• Стыки плит в одну линию или не на опорах — плиты прогибаются по стыку.
• Доски обрешётки разной толщины — ступеньки на настиле видны с земли.
• Мокрые плиты под ковром — при высыхании их коробит.
• Торцевая планка под ковром — вода с торца уходит под ковёр.
• Ковёр не приклеен в ендове и на карнизе — под него затекает вода.
• Ряды ковра сверху вниз — вода заходит под нахлёст.
• Нет канала под настилом — влага остаётся под кровлей, летом черепица перегревается снизу.

Чек-лист основания

1. Мембрана с проклеенными нахлёстами, над ней — контробрешётка.
2. Доски обрешётки одной толщины, плоскость проверена по шнуру.
3. Плиты сухие, вразбежку, края на опорах.
4. Между плитами зазор, не больше 3 мм.
5. Перепада между соседними плитами нет.
6. Карнизная планка под ковром, торцевая — поверх.
7. Ковёр в ендовах и на карнизе приклеен, ряды идут снизу вверх.
8. Продухи на карнизе открыты, у конька есть выход воздуха.
