Как монтируют конёк крыши на металле и мягкой кровле

Где конёк стоит среди других узлов кровли, кратко рассказано в статье об узлах кровли. Здесь — сам монтаж конька: что готовят под ним, как ставят коньковые элементы на разных покрытиях и что проверяют на готовой линии.

Из чего собирают конёк

• Коньковые элементы под своё покрытие: полукруглые, прямоугольные или фигурные планки на металле, коньково-карнизная черепица на мягкой кровле, коньковая планка на фальцевой кровле.
• Уплотнитель закрывает щели между планкой и листом от снега и пыли. На вентилируемом коньке он пропускает воздух.
• Аэроэлемент или коньковый аэратор даёт выход воздуху по всей длине конька.
• Заглушки закрывают торцы полукруглого конька.
• Тройник закрывает узел, где конёк встречается с двумя рёбрами вальм.
• Крепёж — из комплекта производителя, на металле — с уплотнительной шайбой.

По п. 6.4.4.7 СП 17 кровлю из металлочерепицы комплектуют набором аксессуаров — уплотнителем конька, заглушками, снеговым барьером. Коньковые элементы и уплотнитель берут под конкретное покрытие: форма планки и уплотнителя повторяет волну листа.

Что готовят до конька

1. Мембрана. Канал над мембраной должен дойти до конька открытым. При двух каналах водозащитную плёнку у конька сплошь не смыкают: выход нужен и нижнему каналу. Как оставить проход, указывает инструкция производителя плёнки — подробнее в статье о мембране и контробрешётке.
2. Контробрешётка идёт без перерыва от карниза до конька, чтобы воздух дошёл до выхода.
3. Доска у конька. По инструкции производителя металлочерепицы у конька ставят дополнительную доску, толще штатной на высоту волны: на неё опирается край листа. Подробнее в статье об обрешётке под металлочерепицу.
4. Листы. Верхние края листов двух скатов выходят на одну линию. Если ряды не выровнены по карнизу, к коньку листы уходят «ёлочкой», и конёк не ложится — порядок укладки разобран в статье о монтаже металлочерепицы.
5. Линия конька. По ней натягивают шнур: она должна быть прямой и горизонтальной. Кривую линию исправляют на стропилах и обрешётке, а не уплотнителем под планкой.

Конёк на металлочерепице и профилированном листе

1. Уплотнитель кладут вдоль конька по двум скатам — на листы или на планку, как указано в инструкции. Профильный уплотнитель повторяет волну, универсальный закрывает щели по всей длине. Вентилируемый уплотнитель не замазывают герметиком и не закрывают плёнкой.
2. Первую планку ставят с торца ската по шнуру, натянутому по линии конька.
3. Следующие планки ставят с нахлёстом, который задаёт инструкция производителя коньковых элементов.
4. Крепёж. Кровельные саморезы с уплотнительной шайбой ставят с шагом из инструкции, перпендикулярно и до прижатия шайбы, без перетяжки.
5. Торцы полукруглого конька закрывают заглушками.
6. Стружку и опилки сметают с покрытия сразу: металлическая стружка ржавеет и оставляет на нём пятна.

Листы у конька режут ножницами по металлу, а не абразивным кругом: от него кромка и покрытие рядом начинают ржаветь.

Конёк на мягкой кровле

1. Щель в настиле. Если воздух выходит через конёк, в сплошном настиле вдоль конька оставляют щель под коньковый аэратор. Её ширину задаёт инструкция производителя.
2. Рядовую черепицу доводят до конька с двух скатов так, чтобы щель для воздуха осталась открытой.
3. Аэратор кладут по коньку и крепят к настилу по инструкции.
4. Коньковую черепицу нарезают из коньково-карнизной по перфорации и кладут поперёк конька внахлёст. Каждый кусок прибивают гвоздями по схеме из инструкции, и следующий кусок закрывает шляпки предыдущего.

Если коньковый аэратор не ставят, воздух выпускают через точечные аэраторы на скате у конька — их число считают по таблице производителя кровли. Как устроено основание под гибкую черепицу, рассказано в статье о мягкой кровле.

Конёк на фальцевой кровле

Коньковую планку ставят на аэроэлемент: через него выходит воздух из вентиляционного зазора. Уплотнитель под планкой слегка сжимают — так, чтобы он закрыл щели, но не перекрыл проход для воздуха. Остальные узлы такой кровли разобраны в статье о фальцевой кровле.

Выход воздуха

По п. 6.1.5 СП 17 конёк, как и карнизный свес, хребет и ендова, не должен мешать воздуху двигаться по каналам под кровлей. По п. 4.5 выход у конька — не меньше 100 см² на метр, вход на карнизе — не меньше 200 см² на метр.

• Вентилируемый конёк выпускает воздух по всей длине: под планкой — аэроэлемент или уплотнитель, который пропускает воздух, но держит снег.
• Аэраторы ставят у конька там, где вентилируемого конька мало или он не подходит к покрытию.
• Глухой конёк на крыше с вентзазором запирает воздух под кровлей, и на обрешётке появляется сырость.

Как воздух проходит от карниза до конька, рассказано в статье о вентиляции кровли.

Рёбра вальм и тройник

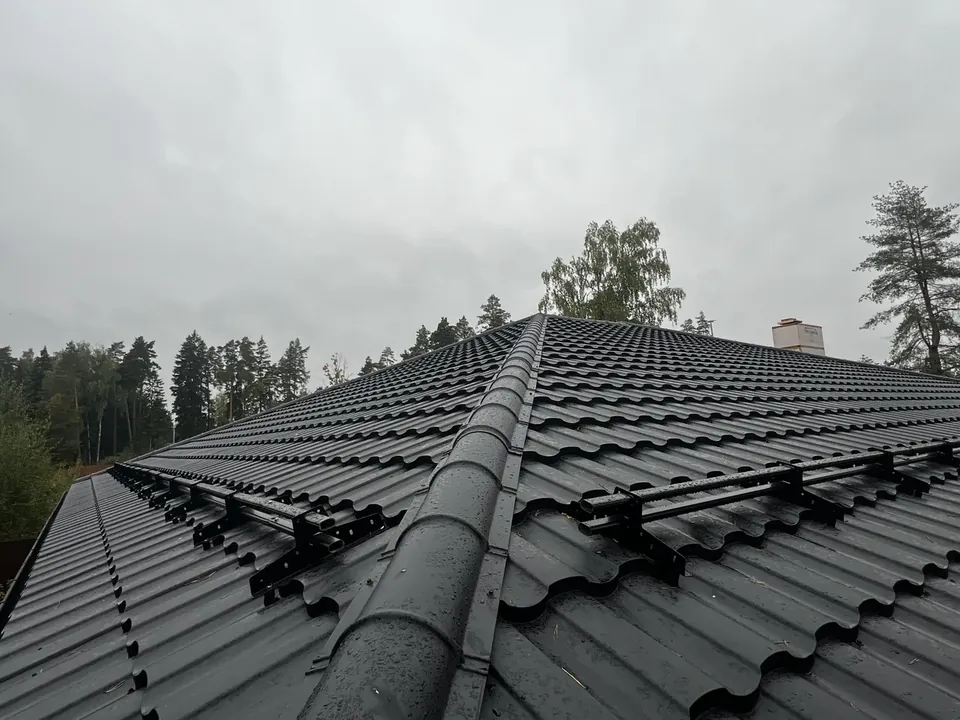

Рёбра вальм закрывают теми же коньковыми элементами, что и конёк, и тоже с выходом воздуха. Их ведут снизу вверх — от карниза к коньку, чтобы верхний элемент ложился на нижний по стоку воды. Нижний конец ребра закрывают заглушкой или торцевым элементом по инструкции.

Узел, где конёк встречается с двумя рёбрами, — отдельный: для полукруглого конька сюда ставят тройник. На мягкой кровле рёбра тоже закрывают коньковой черепицей снизу вверх. Как устроена крыша с вальмами, рассказано в статье о вальмовой крыше.

Где ошибаются

• Глухой конёк на крыше с вентзазором — под кровлей сырость.
• Уплотнитель не под это покрытие — под планку задувает снег или он запирает воздух.
• Нет доски у конька — край листа без опоры, планка ложится неровно.
• Планки не по шнуру — между планкой и листом щели.
• Нахлёст планок меньше, чем в инструкции — под стык затекает вода и задувает снег.
• Перетянутые или косые саморезы — течь у крепежа.
• Нет щели в настиле под аэратором — аэратор лежит на глухом настиле и не работает.
• Рёбра вальм закрыты сверху вниз — вода затекает под стыки.

Чек-лист монтажа конька

1. Канал над мембраной открыт до конька, при двух каналах выход есть и у нижнего.
2. У конька стоит дополнительная доска обрешётки.
3. Верхние края листов двух скатов на одной линии.
4. Уплотнитель под покрытие, на вентилируемом коньке — пропускает воздух.
5. Планки стоят по шнуру, нахлёст и шаг крепежа — по инструкции.
6. Торцы полукруглого конька закрыты заглушками.
7. На мягкой кровле под аэратором есть щель в настиле, коньковая черепица закрывает шляпки гвоздей.
8. Рёбра вальм закрыты снизу вверх, узел с коньком — тройником.
