- Шов у поворота идёт от внутреннего угла, и участок за ним выходит 2,5 м: кусок сетки 2,3 м длиннее карты 2,0 м, и его конец добирают из обрезка.
- На дорожку 20 м² уходит 10 карт 2 × 1 м — столько же, сколько по площади, но только потому, что ширина дорожки равна ширине карты, а шаг швов — её длине.
- При шаге швов 1,5 м по площади вышли бы те же 10 карт, а по раскладке нужно 13. При ширине 1,2 м — наоборот: по площади 12, а хватает 10.
- Фиксаторов по кускам — 100, по площади сетки вышло бы 58: узкий кусок держат два ряда опор, и у каждого конца куска нужна своя.
Как делают бетонную дорожку и зачем ей сетка, разобрано в статье о бетонных дорожках. Бетон, доски и швы на ту же дорожку посчитаны в статье о бетоне на дорожку. Здесь — сетка: на какие куски её резать, сколько карт купить и сколько опор поставить.
Считают так же, как сетку на отмостку: по кускам между швами, а не по площади. У дорожки своя особенность — поворот: шов на нём делит дорожку не поровну, и один участок выходит длиннее карты сетки.
Числа в примере условные и не служат рекомендацией. Нужна ли сетка, из какой проволоки, с какой ячейкой, на какой высоте и как она проходит через шов, задаёт проект.
Условия примера
| Что | В примере |
|---|---|
| Дорожка | та же, что в расчёте бетона: 12 м и 8 м по оси, один поворот под прямым углом, ширина 1,0 м, толщина 100 мм |
| Швы | 9 поперечных по 1,0 м, шаг 2,0 м; шов у поворота идёт от внутреннего угла |
| Сетка | сварная, картами 2,0 × 1,0 м, проволока Ø4 мм, ячейка 100 × 100 мм |
| Отступ сетки | 100 мм от кромок, от швов и от торцов дорожки |
| Нахлёст добора | 0,2 м — две ячейки |
| Фиксаторы | высотой 40 мм, два ряда по ширине куска, в ряду через 0,5 м |
Числа примера условные и не служат рекомендацией. Проволоку, ячейку, высоту сетки, шаг швов и нахлёст задаёт проект; шаг опор — проект и инструкция производителя фиксаторов.
Участки между швами
Квадрат на повороте достаётся одному колену — в примере второму. Шов у поворота идёт от внутреннего угла поперёк дорожки, он прямой и длиной 1,0 м, как остальные. Первое колено кончается этим швом и по внутреннему краю выходит 11,5 м. Второе вместе с квадратом поворота — 8,5 м по наружному краю.
| Колено | Длина, м | Участки, м | Куски сетки, м |
|---|---|---|---|
| Первое, от входа до поворота | 11,5 | 5 × 2,0 и 1,5 | 5 × 1,8 × 0,8 и 1,3 × 0,8 |
| Второе, с квадратом поворота | 8,5 | 2,5 и 3 × 2,0 | 2,3 × 0,8 и 3 × 1,8 × 0,8 |
| Всего | 20 м² | 10 участков | 10 кусков, 14,4 м² |
Получается 10 участков и 9 швов — как в расчёте бетона. Восемь участков по 2,0 м, а у поворота два неровных: 1,5 м перед швом и 2,5 м за ним.
Ширина куска
Сетку закрывает бетон со всех сторон — защитный слой, поэтому до кромки она не доходит. В примере отступ 100 мм, и ширина куска выходит 1,0 − 2 × 0,1 = 0,8 м. Карта шириной 1,0 м, и с каждой карты по длине срезают полосу 0,2 м.
Будь дорожка шириной 1,2 м, кусок вышел бы 1,0 м — ровно по карте, без полосы в обрезки. При ширине 1,5 м кусок 1,3 м уже шире карты: по ширине нужен второй ряд с нахлёстом по проекту, и раскладку считают заново. Минимальный слой по СП 63 разобран в статье о защитном слое.
Кусок у поворота
Кусок на участок короче участка на 0,2 м — по 100 мм у каждого конца. На участок 2,0 м выходит кусок 1,8 м, на участок 1,5 м — 1,3 м. А на участок 2,5 м за поворотом нужен кусок 2,3 м, и карта 2,0 м его не закрывает: не хватает 0,3 м.
Недостающий конец добирают из обрезка. С карты, из которой режут кусок 1,3 м, остаётся 0,7 м длины — из него выходит добор 0,5 × 0,8 м: 0,3 м закрывают конец, 0,2 м идут в нахлёст на карту. Добор привязывают проволокой и ставят на те же опоры. Если проект требует нахлёст длиннее 0,4 м, этого обрезка не хватит и нужен кусок из лишней карты.
Есть и второй путь — сдвинуть швы второго колена так, чтобы участки вышли равными: 8,5 ÷ 4 = 2,125 м. Тогда каждый кусок, 1,925 м, входит в карту, и добор не нужен, а бетон и доски не меняются. Но шаг швов задаёт проект, и сдвиг согласуют с ним.
Раскрой карт
| Что режут | Карт | Что остаётся с карты |
|---|---|---|
| Кусок 1,8 × 0,8 м | 8 | полоса 0,2 м по длине и 0,2 м с торца |
| Кусок 1,3 × 0,8 м и добор 0,5 × 0,8 м | 1 | полоса 0,2 м и 0,2 м с торца |
| Карта 2,0 × 0,8 м — основа куска 2,3 м | 1 | полоса 0,2 м |
| Всего | 10 | 5,44 м² |
Всего 10 карт — 20 м² сетки. В бетон уходит 14,56 м² вместе с нахлёстом добора, в обрезки — 5,44 м², больше четверти покупки. Почти всё это — полосы 0,2 м: дорожка уже карты на 0,2 м, и с каждой из десяти карт уходит 0,4 м².
Сверка с площадью
Дорожка 20 м², карта 2 м², и по площади выходит те же 10 карт. Но это совпадение: ширина дорожки равна ширине карты, а шаг швов — её длине, поэтому каждый участок забирает ровно одну карту. Стоит поменять ширину или шаг — и счёт по площади ошибается в обе стороны.
| Дорожка 20 м по оси | Карт по площади | Карт по раскладке | Разница |
|---|---|---|---|
| Ширина 1,0 м, швы через 2,0 м — пример | 10 | 10 | совпало |
| Ширина 1,0 м, швы через 1,5 м | 10 | 13 | трёх карт не хватит |
| Ширина 1,2 м, швы через 2,0 м | 12 | 10 | две карты лишние |
При шаге 1,5 м в каждом колене выходит по одному участку 1,0 м, остальные по 1,5 м. Кусок 1,3 м забирает целую карту, а из остатка 0,7 м кусок 0,8 × 0,8 м уже не вырезать — два таких куска режут из отдельной карты. При ширине 1,2 м куски шириной 1,0 м идут по карте без полосы в обрезки, а добор у поворота выходит 0,6 м и тоже режется из остатка короткого куска.
Фиксаторы
Сетку ставят на фиксаторы: без них она ляжет на щебень и окажется у самого низа бетона, почему это плохо. В примере опоры идут двумя рядами — в 0,15 м от каждого края куска, между рядами 0,5 м. В ряду — через 0,5 м или чуть ближе, первая и последняя — у концов куска.
| Кусок, м | Опор в ряду | Опор на кусок | Кусков | Опор всего |
|---|---|---|---|---|
| 1,8 × 0,8 | 5 | 10 | 8 | 80 |
| 1,3 × 0,8 | 4 | 8 | 1 | 8 |
| 2,3 × 0,8 с добором | 6 | 12 | 1 | 12 |
| Всего | 10 | 100 |
По площади сетки вышло бы 14,4 × 4 = 58 опор, по площади дорожки — 80. Сетка опор 0,5 × 0,5 м подходит широкому полотну, а кусок шириной 0,8 м всё равно держат два ряда, и у каждого из двадцати концов нужна своя опора. В куске 2,3 м одна опора приходится на нахлёст — она держит и добор, и конец карты.
Высоту фиксатора берут по защитному слою из проекта, в примере — 40 мм. На песке и щебне опору берут с широкой подошвой, чтобы она не продавила основание. Как подобрать фиксатор под проволоку, рассказано в статье о фиксаторах.
Разрывы сетки и швы
В шве сетку разрывают: между соседними кусками остаётся полоса 200 мм, и шов режут по ней. После заливки разрывов не видно, поэтому их места отмечают заранее на досках опалубки, по обе стороны дорожки. Шов у поворота начинается в самом внутреннем углу, поэтому его отмечают только на наружной доске — второй конец и есть угол.
У дома сетка тоже не идёт дальше дорожки: кусок не доходит на 100 мм до отмостки или ступеней, к которым она подходит. Глубину пропила задаёт п. 6.19 СП 82 — не меньше 1/4 толщины, как режут швы, разобрано в статье о деформационных швах.
Если проект пускает сетку через швы, куски идут через несколько участков и стыкуются внахлёст. Тогда заново считают и карты, и фиксаторы.
Масса
В карте 2,0 × 1,0 м с ячейкой 100 мм 43 м проволоки Ø4, метр весит около 0,099 кг, карта — около 4,26 кг. Десять карт — около 43 кг, из них в бетон уходит около 31 кг, в обрезки — около 12 кг. Точную массу даёт продавец: у карт бывают выпуски проволоки за крайние ряды. Массу по диаметру и длине прикинет калькулятор веса арматуры.
Итог
| Что | Сколько |
|---|---|
| Площадь дорожки | 20 м² |
| Участки между швами | 10: восемь по 2,0 м, 1,5 и 2,5 м |
| Куски сетки | 10 шт. и добор 0,5 × 0,8 м, 14,4 м² |
| Карты сетки 2,0 × 1,0 м | 10 шт., 20 м² |
| Обрезки | 5,44 м², больше четверти покупки |
| Фиксаторы высотой 40 мм | 100 шт. |
| Масса сетки | около 43 кг |
| Разрывы сетки — отметить на досках | 9 швов и торец у дома |
В расчёт не вошли бетон, подушка и доски опалубки — они посчитаны в итоге расчёта бетона. Не вошла и проволока на добор и на крепление сетки к опорам, если проект его требует.

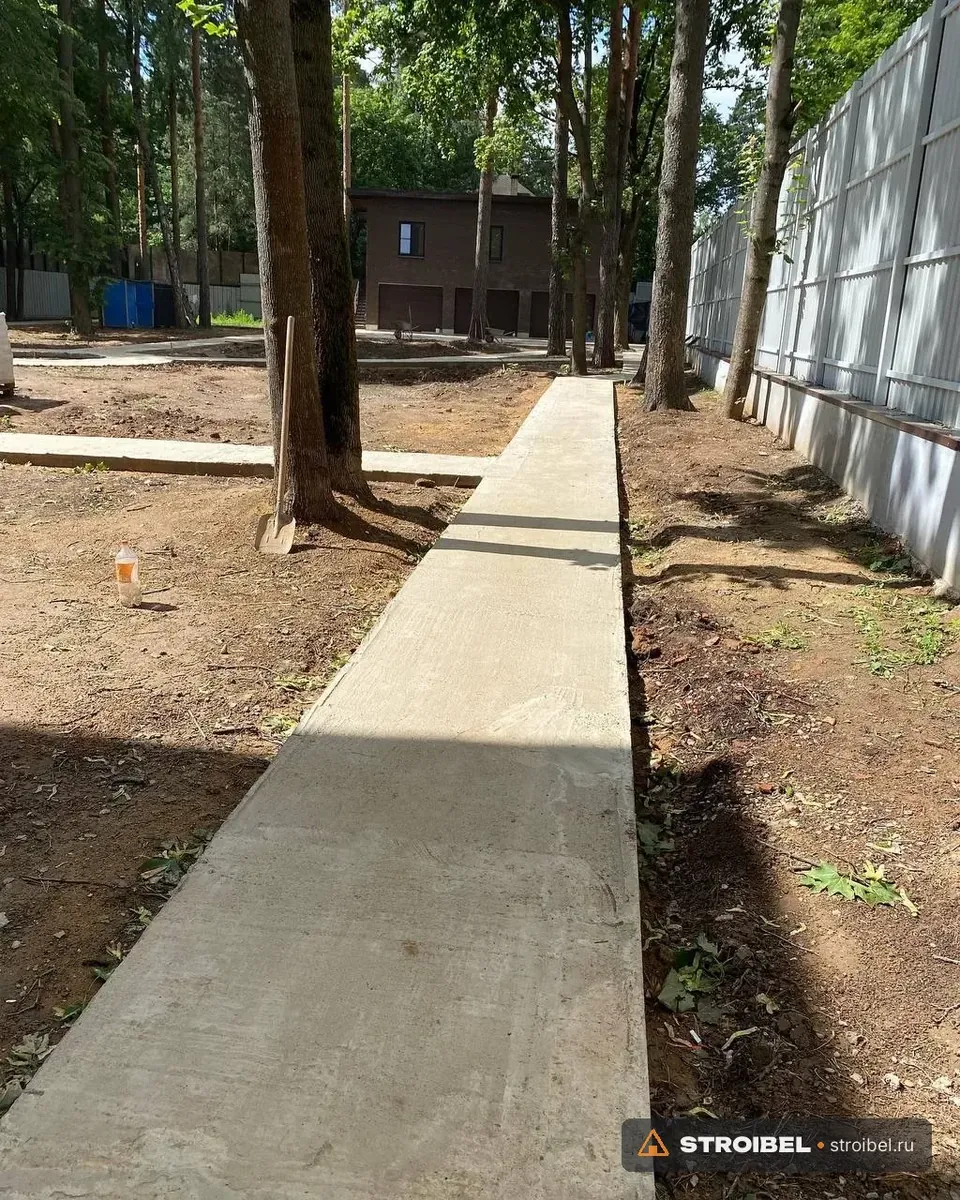

Делаем бетонные дорожки с сеткой по проекту: режем сетку по участкам между швами, ставим её на фиксаторы, отмечаем разрывы на опалубке, заливаем бетон и нарезаем швы. Сетку и опоры считаем по кускам и записываем в смету вместе с бетоном и досками.
Что считают отдельно
- Дорожка шире 1,2 м. Кусок шире карты, по ширине нужен второй ряд и нахлёст по проекту — раскладку считают заново.
- Изогнутая дорожка. Куски режут по форме каждого участка, обрезков больше; как ставят опалубку на изгибах, разобрано в статье о бетонных дорожках.
- Вязаная сетка из стержней. Её считают метражом и прутками, с учётом раскроя, как сетку бетонной площадки.
- Сетка через швы. Куски длиннее участков, стыки внахлёст, другой счёт карт и опор.
Где ошибаются
| Как посчитали | Что вышло | Чем грозит |
|---|---|---|
| Карты по площади при шаге швов 1,5 м | 10 вместо 13 | Трёх карт не хватит |
| Не заметили участок 2,5 м у поворота | Кусок 2,3 м не входит в карту | Конец участка без сетки или поиск карты в день заливки |
| Сетку довели до кромок | Кусок 1,0 м вместо 0,8 м | У краёв нет защитного слоя |
| Добор положили встык | Нахлёста нет | Добор не связан с картой и сдвинется при заливке |
| Фиксаторы по площади сетки | 58 вместо 100 | Концы кусков провиснут |
| Разрывы сетки не отметили на опалубке | Пропил мимо разрыва | Трещина может пойти не по шву |
Чек-лист перед заказом
- Взять из проекта проволоку, ячейку, высоту сетки, шаг швов и нахлёст.
- Разбить дорожку на участки между швами и решить, какому колену достаётся квадрат поворота.
- Посчитать куски: участок минус по 100 мм у каждого конца и у каждой кромки.
- Найти куски длиннее карты и решить, из чего их добрать, — или согласовать с проектом другой шаг швов.
- Разложить куски по картам и сверить число карт с площадью: разница — это обрезки или нехватка.
- Посчитать фиксаторы по кускам, а не по площади.
- Отметить разрывы сетки на досках опалубки.
- Положить мостки, чтобы во время заливки не ходить по сетке.
Частые вопросы
Сколько карт сварной сетки 2 × 1 м нужно на бетонную дорожку шириной 1 м?
В примере на дорожку 20 м с поворотом — 10 карт: по одной на каждый участок между швами, а добор у поворота режут из обрезка. Проволоку, ячейку и шаг швов задаёт проект.
Почему у поворота дорожки сетки одной карты не хватает?
Шов у поворота идёт от внутреннего угла, и участок за ним выходит 2,5 м. Кусок на него — 2,3 м, а карта 2,0 м. Недостающие 0,3 м добирают из обрезка с нахлёстом или по согласованию с проектом выравнивают шаг швов.
Можно ли заказать сетку на дорожку по площади?
Только если ширина дорожки равна ширине карты, а шаг швов — её длине: тогда участок забирает ровно карту. При шаге 1,5 м по площади выходит 10 карт, а по раскладке нужно 13; при ширине 1,2 м — 12 по площади и 10 по раскладке.
Почему сетка не доходит до края бетонной дорожки?
Её со всех сторон закрывает бетон — защитный слой. Минимум даёт СП 63, величину для дорожки — проект. В примере отступ 100 мм, и на дорожке шириной 1,0 м кусок выходит 0,8 м.
Сколько фиксаторов уходит на сетку дорожки шириной 1 метр?
В примере 100: два ряда по ширине куска, в ряду через 0,5 м, у концов — обязательно. По площади сетки вышло бы 58, и концы кусков остались бы без опор. Шаг задают проект и инструкция производителя фиксаторов.
Как найти разрывы сетки, когда дорожка уже залита?
Никак — их отмечают до заливки. В примере кусок не доходит до шва на 100 мм с каждой стороны, и полосу 200 мм отмечают на досках опалубки, чтобы пропил прошёл по ней. Пускать ли сетку через шов, решает проект.
