- Площадка 9 × 6 м толщиной 150 мм — это 8,1 м³ бетона, с запасом 3 % — 8,34 м³.
- Уклон 2 %, набранный бетоном по ровному основанию, добавляет 3,24 м³ — на 40 % больше, чем нужно. Уклон задают основанием.
- Стержень сетки 5,9 м не помещается в пруток 11,7 м дважды, поэтому на сетку уходит 77 прутков, а не 47, как выходит по метражу.
- Подушку считают с выходом за край площадки и с запасом на уплотнение: в примере 7,29 м³ песка и 12,36 м³ щебня.
Бетонная площадка — плита на подушке, и бетон для неё считают просто: длина × ширина × толщина. Ошибки начинаются вокруг этой формулы. Уклон, набранный бетоном, неровное основание, сетка, которую не разложили по пруткам, подушка без выхода за край — каждая мелочь даёт лишние кубы или нехватку на объекте. Как устроена сама площадка и что решают до работ, разобрано в статье о бетонной площадке.
Ниже — пример расчёта для площадки под навесом на две машины. Числа условные: толщину, армирование, класс бетона, уклон, подушку и швы задаёт проект — по машине, грунту и участку.
Условия примера
- площадка 9,0 × 6,0 м под навесом на две машины, отдельно от дома;
- бетон толщиной 150 мм, одна сетка из стержней Ø8 А500 с ячейкой 200 × 200 мм;
- стержни сетки не доходят до опалубки на 50 мм с каждой стороны, снизу сетка стоит на фиксаторах 40 мм;
- уклон 2 % поперёк площадки, на газон, — по короткой стороне 6 м;
- подушка: песок 100 мм и щебень 150 мм в уплотнённом виде, выходит за край площадки на 0,3 м со всех сторон;
- поперёк площадки посередине — шов сжатия;
- пруток — 11,7 м.
Числа примера условные. Толщину площадки, армирование, класс бетона, подушку, уклон и швы задаёт проект.
Бетон
- Объём: 9,0 × 6,0 × 0,15 = 8,1 м³.
- С запасом 3 %: 8,1 × 1,03 = 8,34 м³.
Класс бетона и марку по морозостойкости задаёт проект — на кубы они не влияют. Запас 3 % покрывает смесь, которая остаётся в насосе и шлангах, и мелкие неровности, — подробнее в калькуляторе объёма бетона.
Просевшее основание запас не покроет. По СП 82 толщину слоёв покрытия выдерживают с точностью ±10 %, но не больше 20 мм — для площадки 150 мм это ±15 мм. Если основание вышло ниже на эти 15 мм, на площадку 54 м² уйдёт ещё 54 × 0,015 = 0,81 м³ — втрое больше запаса. Поэтому отметки основания проверяют по нивелиру до заказа бетона, а не в день заливки.
Уклон — основанием, а не бетоном
Вода с площадки должна уходить, и в примере площадка падает на 2 % поперёк — на 6 м это 12 см перепада. Задать этот перепад можно двумя способами, и разница в бетоне большая.
| Как сделали уклон | Толщина бетона | Бетон, м³ |
|---|---|---|
| Основание с уклоном, бетон одной толщины | 150 мм везде | 8,1 |
| Основание ровное, уклон набран бетоном | от 150 до 270 мм, в среднем 210 мм | 11,34 |
Уклон, набранный бетоном, добавляет 3,24 м³ — на 40 % больше, чем нужно. Поэтому уклон задают ещё подушкой: щебень уплотняют с тем же падением, что и будущий верх, а опалубку и маяки выставляют по отметкам. Как задают уклон и куда уходит вода, рассказано в статье о бетонной площадке.
Сетка
Стержни сетки не доходят до опалубки на 50 мм с каждой стороны, поэтому их длина — 8,9 и 5,9 м.
- Вдоль длинной стороны: на ширину 5,9 м с шагом 200 мм выходит 30 промежутков и 31 стержень по 8,9 м — 275,9 м.
- Вдоль короткой стороны: на длину 8,9 м — 45 промежутков и 46 стержней по 5,9 м — 271,4 м.
- Всего: 547,3 м Ø8, 547,3 × 0,395 = 216,2 кг.
В сетке 31 × 46 = 1426 пересечений, их соединяют вязкой проволокой — как, разобрано в статье о вязке арматуры. Нижняя грань площадки лежит на основании, и защитный слой снизу берут по строке СП 63 про грунт — от 40 мм. Поэтому сетку ставят на фиксаторы, а не на щебень, — подробнее в статье о защитном слое.
Раскрой прутков
Если разделить 547,3 м на длину прутка, выходит 47 прутков. Но нарезать из них сетку нельзя.
- Стержень 8,9 м: из прутка 11,7 м выходит один, и остаётся 2,8 м.
- Стержень 5,9 м: два — это 11,8 м, на 10 см больше прутка. Из прутка выходит тоже один, и остаётся 5,8 м — на 10 см короче нужного.
Без стыков внутри сетки каждый стержень режут из своего прутка: 31 + 46 = 77 прутков, 900,9 м и около 356 кг вместо 216 кг. Из 47 прутков, заказанных по метражу, выйдет 47 стержней из 77.
| Как заказали | Прутков | Метров | Обрезков, м |
|---|---|---|---|
| По метражу, 547,3 ÷ 11,7 | 47 | 549,9 | — |
| Прутки по 11,7 м, сетка 9,0 × 6,0 м | 77 | 900,9 | 353,6 |
| Прутки по 11,7 м, площадка 9,0 × 5,9 м | 53 | 620,1 | 86,3 |
По метражу сетку не нарезать: 47 прутков дают только 47 стержней. Есть два выхода:
- Ширина 5,9 м вместо 6,0. Если ширина площадки не принципиальна, стержень станет 5,8 м, и из прутка выйдет два. Сетка тогда — 30 стержней по 8,9 м и 46 по 5,8 м, прутков — 53 вместо 77. Бетона уйдёт 7,97 м³.
- Резка в размер. Если продавец режет арматуру в размер, обрезков почти нет, и заказывают метраж сетки с небольшим запасом.
Подушка
Подушка выходит за край площадки на 0,3 м со всех сторон: 9,6 × 6,6 = 63,36 м². Её считают в уплотнённом виде, а привезти нужно больше — песок и щебень при трамбовке садятся. Коэффициенты в примере взяты такие же, как в статье о песке и щебне для подушки: у песка 1,15, у щебня 1,3. Точные значения задаёт проект.
| Слой | Уплотнённый, м³ | Привезти, м³ |
|---|---|---|
| Песок 100 мм | 63,36 × 0,10 = 6,34 | 6,34 × 1,15 = 7,29 |
| Щебень 150 мм | 63,36 × 0,15 = 9,50 | 9,50 × 1,3 = 12,36 |
Грунт под подушкой и сами слои уплотняют: по СП 82 коэффициент уплотнения под покрытиями — не ниже 0,98, подробнее в статье о бетонной площадке.
Опалубка и шов
Опалубка. По краю площадки — 2 × (9 + 6) = 30 м доски шириной 150 мм, по толщине бетона. Из досок по 6 м выходит пять: две на короткие стороны, две на длинные и ещё одна, распиленная пополам, — добрать длинные стороны до 9 м. Колья и подкосы ставят по месту, чтобы смесь не выдавила доски. Как раскладывают доски на кромку отмостки вокруг дома, чтобы обрезки шли в дело, — в расчёте отмостки.
Шов. Шов сжатия поперёк площадки посередине — 6 м пропила и заполнения. По СП 82 его нарезают по затвердевшему бетону, когда прочность не меньше 100 кгс/см², на глубину не меньше 1/4 толщины покрытия — для 150 мм это от 37,5 мм. Где нужны швы и чем их заполняют, разобрано в статье о деформационных швах.

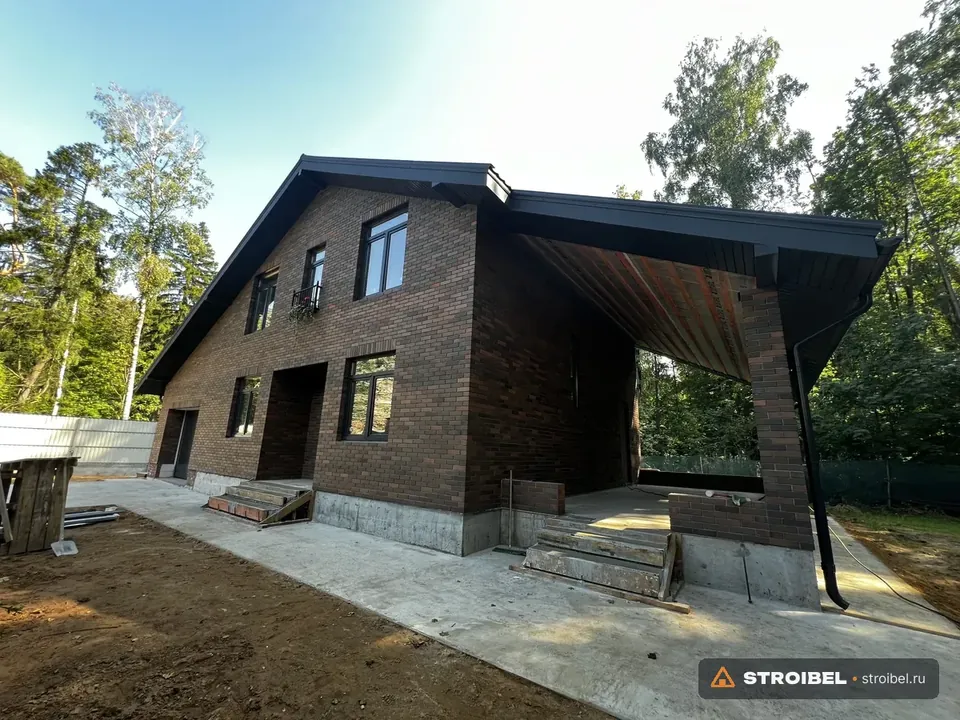

Делаем бетонные площадки под машину и навес: готовим и уплотняем подушку с уклоном, ставим опалубку и сетку на фиксаторах, заливаем и проходим бетон вибратором.
Итог по площадке
| Что | Количество |
|---|---|
| Бетон, 150 мм | 8,1 м³, с запасом 8,34 м³ |
| Сетка Ø8 А500, ячейка 200 мм | 547,3 м, 216,2 кг; 77 прутков по 11,7 м |
| Песок, привезти | 7,29 м³ |
| Щебень, привезти | 12,36 м³ |
| Доска 150 мм по 6 м | 5 шт. |
| Шов сжатия | 6 м |
В расчёт не вошли фиксаторы и вязальная проволока, земляные работы — их считают по отметкам на месте, и основания стоек навеса. Стойки и их основания решают до бетона — об этом статья о фундаменте под навес.
Где ошибаются
| Как посчитали | Что вышло | Чем грозит |
|---|---|---|
| Уклон набрали бетоном по ровному основанию | 11,34 м³ вместо 8,1 | 3,24 м³ лишнего бетона |
| Не проверили отметки основания | основание ниже на 15 мм | ещё 0,81 м³, а запас всего 0,24 м³ |
| Прутки — по метражу сетки | 47 прутков | выйдет 47 стержней из 77 |
| Подушку — по размеру площадки | песка 6,21, щебня 10,53 м³ | на 1,08 и 1,83 м³ меньше, край площадки без опоры |
| Подушку без запаса на уплотнение | песка 6,34, щебня 9,50 м³ | на 0,95 и 2,86 м³ меньше |
| Сетку положили на щебень | — | сетка внизу бетона и почти не работает |
Чек-лист перед заказом
- Толщина, класс бетона, армирование, подушка, уклон и швы взяты из проекта.
- Уклон задан основанием, бетон везде одной толщины.
- Отметки основания проверены по нивелиру до заказа бетона.
- Сетка разложена по пруткам: стержни, которые не входят в пруток дважды, видны заранее.
- Подушка посчитана с выходом за край и с запасом на уплотнение.
- Фиксаторы, проволока и доски для опалубки есть в заказе.
- Основания стоек навеса и место шва решены до бетона.
Частые вопросы
Сколько кубов уйдёт на площадку под две машины?
В примере площадка 9 × 6 м толщиной 150 мм — 8,1 м³, с запасом 3 % — 8,34 м³. Толщину задаёт проект: она зависит от машины, грунта и основания.
Почему уклон делают основанием, а не бетоном?
Если основание ровное, а уклон набран бетоном, толщина растёт от края к краю. В примере уклон 2 % на 6 м добавляет в среднем 60 мм бетона — 3,24 м³ на площадку.
Сколько арматуры уходит на сетку площадки?
В примере сетка Ø8 с ячейкой 200 мм — 547,3 м и 216,2 кг. Диаметр, шаг и число сеток задаёт проект.
Отчего на сетку не хватает прутков, заказанных по метражу?
Стержень 5,9 м не помещается в пруток 11,7 м дважды, и из каждого прутка выходит один стержень. По метражу — 47 прутков, а без стыков в сетке их нужно 77.
Хватит ли запаса 3 %, если основание неровное?
Нет. Запас покрывает потери в насосе и мелкие неровности. Если основание ниже на допустимые 15 мм, площадке 54 м² нужно ещё 0,81 м³.
