Рисунок и швы тротуарной плитки: как раскладывают и как укладывают

Рисунок укладки выбирают глазами, но у него есть и инженерная работа. Когда швы идут сплошными линиями через всю площадку, ряды сдвигаются вдоль них, как карты в колоде. Когда элементы перевязаны и каждый шов упирается в соседний камень, сдвинуть один ряд относительно другого гораздо труднее. Для садовой дорожки разница невелика, для въезда она решающая.

Какие рисунки бывают

Для прямоугольной плитки и брусчатки чаще всего выбирают из четырёх схем:

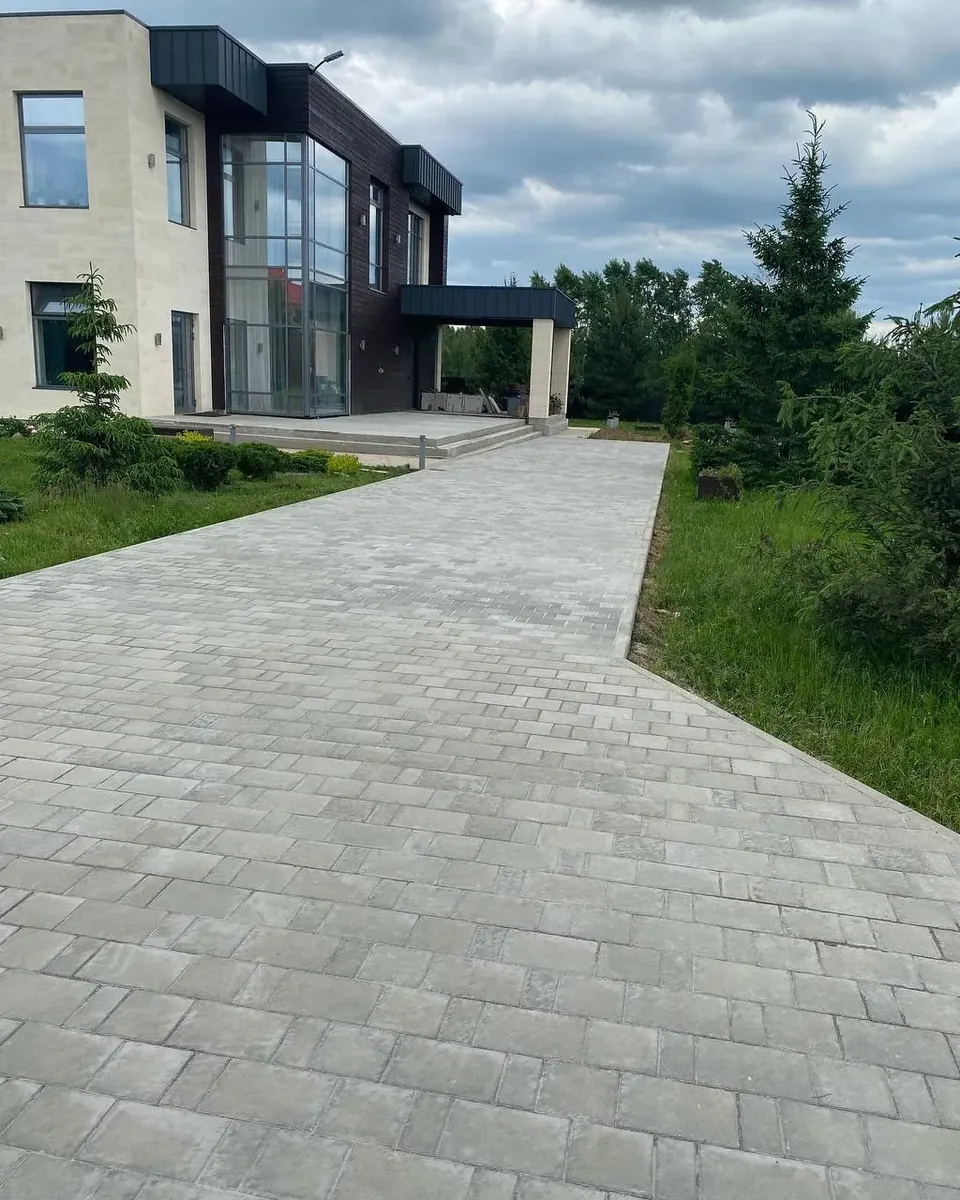

• с перевязкой, или вразбежку — ряды сдвинуты друг относительно друга, как кирпичи в кладке. Спокойный рисунок с небольшой подрезкой по краям;
• ёлочка — элементы уложены зигзагом под прямым углом друг к другу. Швы нигде не идут прямой линией, поэтому ёлочка хорошо держит нагрузку;
• плетёнка, или паркет — пары элементов чередуют направление. Смотрится нарядно, но швы в ней местами совпадают;
• ряды без перевязки — элементы стоят стык в стык, швы образуют сплошную сетку. Для дорожки годится, колесо держит хуже всего.

Фигурные элементы — «волна», «катушка», «клевер» — сами сцепляются друг с другом. Их кладут по схеме производителя, и выбора рисунка у них почти нет.

Рисунок под колёса

Там, где заезжает машина, рисунок подбирают под нагрузку. Рекомендации для тротуаров говорят прямо: плиты в местах возможного заезда транспорта кладут под углом 45° к направлению движения или в шахматном порядке — так покрытие меньше сдвигается. Колесо при торможении и на повороте толкает плитку вдоль движения. Если шов идёт поперёк колеса через весь въезд, ряд уезжает целиком, а под углом 45° усилие приходится на несколько элементов сразу.

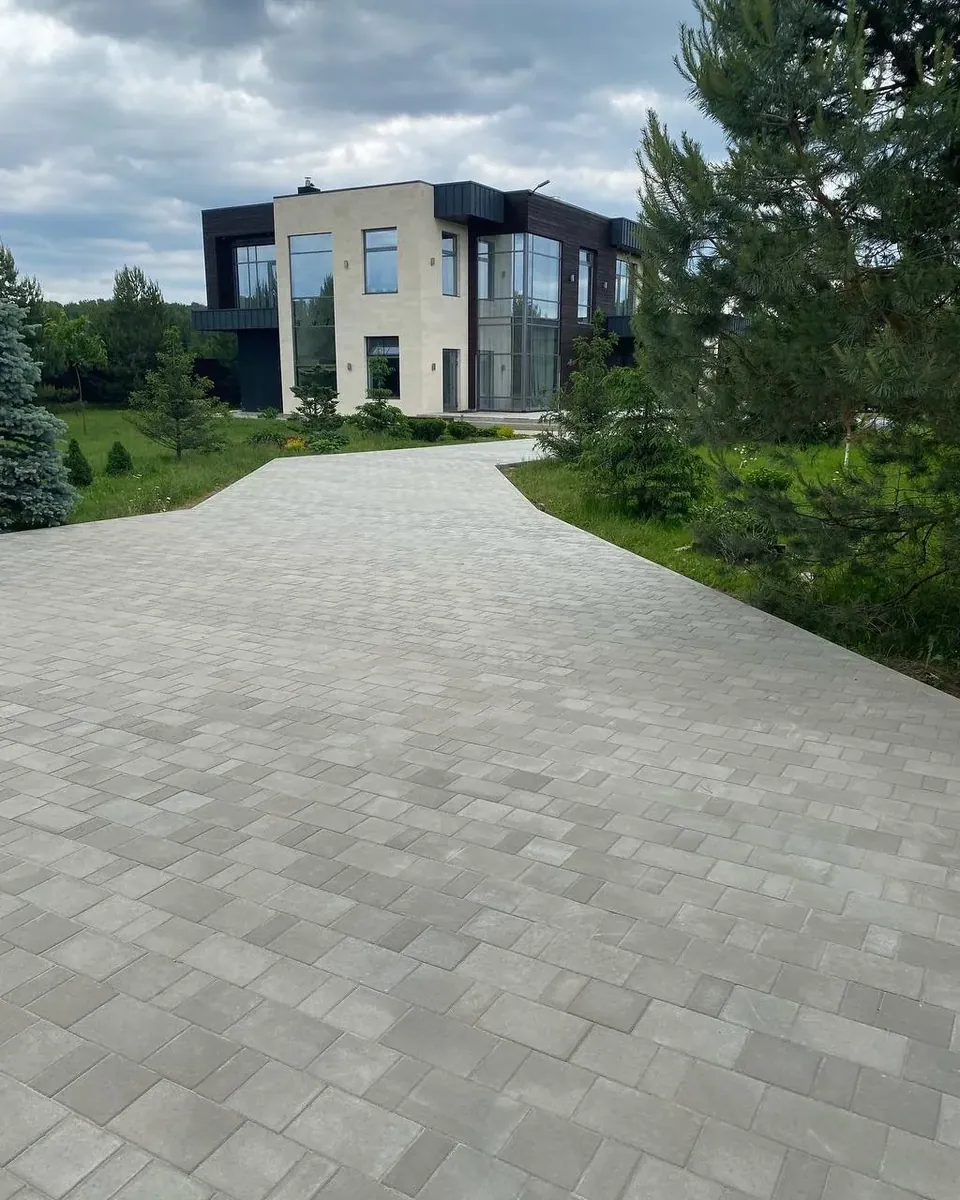

Поэтому для въезда выбирают ёлочку под 45° или брусчатку с перевязкой, а ряды без перевязки вдоль колеи — худший вариант. Остальное о мощении под машину — в статье о въезде и парковке.

Раскладка до укладки: подрезка и края

Рисунок проверяют на плане или прямо на основании, пока не положен первый элемент. Задача — чтобы по краям и у препятствий не осталось узких подрезок: тонкая полоска плитки плохо держится, крошится и выпадает. Если по расчёту у бордюра выходит узкий кусок, рисунок сдвигают или начинают от другой линии.

Подрезку режут по разметке, а не откалывают молотком. Люки и лотки обходят так, чтобы вокруг не было мелких осколков, — иногда проще обрамить люк рядом целых элементов.

Цвет тоже раскладывают заранее. По ГОСТ 17608 плиты с многоцветным лицевым слоем кладут одновременно из разных поддонов, отбирая их с поддона по вертикали, — тогда оттенки распределятся равномерно, без пятен.

Откуда начинают и как ведут ряды

Укладку начинают от бордюра или маячного ряда — как его располагают по стоку, разобрано в статье об уклоне и водоотводе. Дальше правила такие:

• плитку кладут «от себя», стоя на уже уложенном покрытии, а не на подготовленном песке;
• грани выравнивают по шнуру, натянутому вдоль ряда, — иначе ряд за несколько метров уходит в сторону;
• уложенную плитку осаживают вибрацией, а виброплиту пускают через резиновую прокладку, чтобы не сколоть лицевой слой;
• уступы между соседними элементами по СП 82 — не больше 5 мм.

Швы: какой ширины и чем заполнять

Шов нужен всегда: он принимает разницу размеров элементов и даёт место материалу, который заклинивает плитку. Ширину рекомендации для тротуаров связывают с размером элемента:

• у брусчатки и других мелких элементов — 3–5 мм;
• у плит со стороной до 50 см — 5–8 мм;
• у плит со стороной 100 см — 8–12 мм.

Предел по СП 82 — не больше 25 мм для любого сборного покрытия.

Швы заполняют сразу после посадки плитки — это тоже требование СП 82. Материал сметают в швы, проходят виброплитой и досыпают, пока швы не заполнятся доверху. Чем заполнять, нормы говорят по-разному. Рекомендации для тротуаров предлагают песчано-цементную смесь 3:1, а более новый ГОСТ 17608 для бетонных плит называет песок, каменную крошку или специальные составы — без солей и примесей — и прямо запрещает сухие смеси с цементом. Для бетонной плитки ориентируются на ГОСТ и инструкцию производителя.

Если у плитки шпунтовое соединение, через каждые 7–10 м в покрытии делают температурные швы.

Чек-лист укладки брусчатки

1. Рисунок выбран под нагрузку: под машину — 45° или шахматный порядок.
2. Раскладка проверена заранее, узких подрезок у краёв нет.
3. Плитку берут из нескольких поддонов сразу.
4. Укладка идёт от бордюра или маячного ряда, «от себя», с уложенного покрытия.
5. Ряды выровнены по шнуру.
6. Плитка осажена вибрацией, уступы не больше 5 мм.
7. Ширина швов соответствует размеру элемента, вплотную не кладут.
8. Швы заполнены сразу после посадки и досыпаны после вибрации.
