- Уклон закладывают ещё в дне корыта и в слоях основания, а не пытаются вывести одной плиткой.
- Воду всегда уводят от стены дома — к газону, лотку или дождеприёмнику, но не к цоколю и не к воротам гаража.
- Где уклон сделать некуда, ставят лоток или дождеприёмник, а на мокром грунте добавляют дренаж.
- Воду из водосточной трубы не выпускают на плитку: её сразу принимают в дождеприёмник.
Плитке мороз и влага не страшны — она на них рассчитана. Страдает то, что под ней. Вода, которая стоит на покрытии, уходит в швы и в песок, вымывает мелкие частицы и размягчает основание. Зимой она замерзает в грунте, и покрытие поднимается «горбами». Поэтому отвод воды продумывают до того, как выкопано корыто, а не после первого ливня.
Уклон закладывают в основании
Частая ошибка — вывести уклон на последнем слое: подсыпать песка побольше с одной стороны и поменьше с другой. Песок разной толщины оседает по-разному, и через сезон ровный скат превращается в волну. Правильно наоборот: уклон начинается с самого низа.
По СП 82 дно корыта под основание делают с уклоном в сторону стока воды. В рекомендациях для тротуаров и грунт под основанием отсыпают и уплотняют послойно, соблюдая продольные и поперечные уклоны. Тогда щебень и песок ложатся ровной толщиной, а плитка просто повторяет заданную поверхность. Как собирают эти слои — в статье об основании.
Величину уклона покрытия задаёт проект — по размерам площадки, рельефу и тому, куда можно сбросить воду.
Куда вести воду
Первое правило — от дома. Вода, которая течёт к стене, мочит цоколь и уходит под фундамент, поэтому покрытие у дома всегда наклоняют от него. Второе — не к входам: у крыльца, калитки и ворот гаража вода зимой превращается в лёд ровно там, где ходят и ездят чаще всего.
Третье правило о том, о чём забывают: воде нужно куда-то деться. Если площадку наклонили к забору, а там глухой бордюр, лужа просто переедет на другой край. Воду уводят на газон, в лоток или дождеприёмник, и решают это по рельефу участка ещё на разметке.
Отдельный случай — съезд через бордюр к воротам или калитке. Его продольный уклон по СП 82 — не больше 5 %: по такому съезду без труда проходят коляска и тачка. Как устраивают такой съезд — в статье о бордюре.
Маячный ряд по стоку
Уклон, заложенный в основании, держат и при укладке. СП 82 требует начинать сборное покрытие с маячного ряда, который кладут по оси покрытия или по его краю — в зависимости от того, куда стекает вода. Маячный ряд задаёт линию и отметки, от него ведут все остальные ряды.
Рекомендации для тротуаров добавляют направление: плитку кладут от бордюра или верстового ряда всегда навстречу уклону, то есть снизу вверх. Каждый новый ряд упирается в уже уложенный, и плитка при осадке не сползает вниз по скату. Как ведут ряды дальше и какими делают швы — в статье о рисунке и швах.
Лоток, дождеприёмник, дренаж
Не везде уклон можно направить куда нужно. Площадка между домом и гаражом, въезд, который идёт к воротам под горку, двор, закрытый стенами с трёх сторон, — с них воде некуда уйти самотёком. Тогда её перехватывают:
- лоток — жёлоб с решёткой поперёк стока: у ворот, у крыльца, вдоль стены. Решётку ставят вровень с плиткой или чуть ниже, чтобы вода не обтекала лоток;
- дождеприёмник — точечный приёмник с решёткой в низкой точке площадки или под водосточной трубой;
- дренаж — труба в основании, которая собирает воду из грунта. Рекомендации для тротуаров предусматривают дренаж мелкого заложения для осушения основания, а воду из дрены выпускают в колодец.
Дренаж оправдан там, где вода стоит в грунте, а не только на поверхности. СП 22 среди мер против пучения называет и водозащитные — не дать грунту основания намокнуть: вода с покрытия уходит в лотки, а из грунта — в дренаж.
Воду с крыши на плитку не выпускают. Из водосточной трубы в ливень идёт сосредоточенный поток, который вымывает швы и песок у самой стены. Трубу заводят в дождеприёмник и уводят воду дальше по трубе. Как устроен сам водосток — в статье о водостоке и снегозадержании.
Отмостка и плитка у стены
У стены дома вода должна уходить особенно надёжно — рядом фундамент. Эту работу делает отмостка. По СП 82 она плотно примыкает к цоколю, её уклон — не меньше 1 % и не больше 10 %, а основание там, куда не пройти технике, уплотняют вручную до исчезновения отпечатков трамбовки. Бетонную отмостку разбирает отдельная статья об отмостке.
Если мощёная площадка подходит к дому вплотную, она становится продолжением отмостки, и правило то же: уклон от стены. Хуже всего, когда у цоколя получается «чаша» — плитка у стены чуть ниже, чем дальше от дома. Вода собирается прямо у фундамента и уходит в щель между покрытием и цоколем.
Чек-лист водоотвода
- Понятно, куда уходит вода с каждой части покрытия, и там ей есть куда деться.
- Уклон заложен в дне корыта и в слоях основания, а не набран песком.
- У стены дома покрытие наклонено от цоколя, «чаши» у фундамента нет.
- У крыльца, калитки и ворот гаража вода не стоит.
- Укладку вели от маячного ряда навстречу уклону.
- Где уклон вести некуда, стоят лотки или дождеприёмники, решётки вровень с плиткой или чуть ниже.
- Водосточные трубы заведены в дождеприёмники, а не выпущены на плитку.
- На мокром или глинистом грунте заранее решено, нужен ли дренаж.
Задаём уклоны от здания, а где уклон сделать некуда — ставим лоток или дождеприёмник, при необходимости делаем дренаж.
Частые вопросы
Какой уклон нужен у площадки из тротуарной плитки?
Величину уклона задаёт проект: она зависит от размеров площадки, рельефа и того, куда можно отвести воду. Главное — вода уходит от дома и не застаивается. Для бордюрного съезда СП 82 ограничивает продольный уклон 5 %.
Почему после дождя на плитке стоят лужи?
Либо уклон не заложили в основании и пытались вывести песком, либо основание местами осело. Лужа в одном месте обычно говорит о просадке, лужи по всей площадке — о том, что уклона нет или воде некуда уйти с края.
Нужен ли дренаж под тротуарной плиткой?
Не всегда. Если грунт песчаный и вода быстро уходит, хватает уклона и лотков. На глине, в низине и там, где весной стоит вода, дренаж осушает основание и уменьшает пучение.
Куда девать воду с водосточной трубы на мощёной площадке?
Трубу заводят в дождеприёмник с решёткой, а от него воду уводят по трубе за пределы площадки. Поток прямо на плитку вымывает швы и песок у стены.

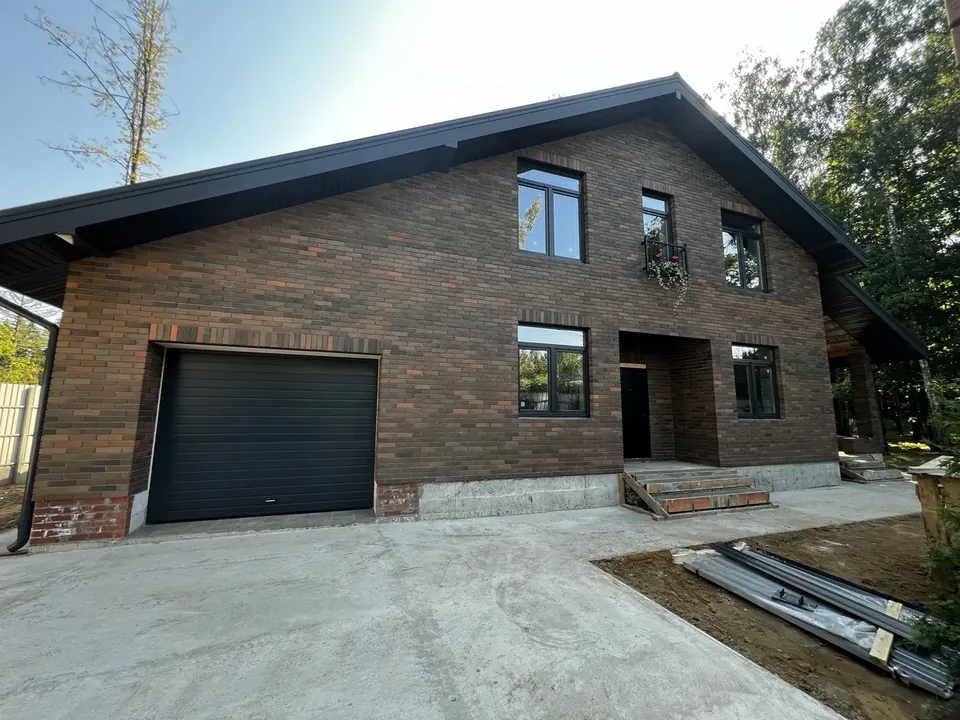

Можно ли сделать уклон площадки к воротам гаража?
Лучше так не делать: у ворот вода зимой превращается в лёд, а на въезде появляется наледь. Если рельеф не оставляет выбора, перед воротами поперёк въезда ставят лоток.
Можно ли сделать отмостку из тротуарной плитки?
Можно, требования те же, что к бетонной: покрытие плотно примыкает к цоколю, уклон от дома по СП 82 — от 1 до 10 %, основание уплотнено. Плитка у стены не должна оказаться ниже, чем дальше от дома.
