- Кладку по СП 70 принимают до оштукатуривания, а скрытые узлы — до того, как их закроют, с актами.
- Отклонение стены от вертикали — не больше 10 мм на этаж и 30 мм на здание выше двух этажей.
- Ряды — не больше 15 мм от горизонтали на 10 м стены, просвет под рейкой 2 м — не больше 10 мм.
- Горизонтальный шов допускается тоньше проектного на 2 мм или толще на 3 мм, вертикальный — на 2 мм в обе стороны.
Коробку принимают не один раз в конце, а по ходу стройки: каждый этаж, каждый узел, который закроют следующие ряды или перекрытие, и все стены перед штукатуркой. Ошибку в стене проще исправить, пока на неё ничего не опирается и она не спрятана под отделку.
Когда принимать кладку
СП 70 разводит проверку кладки по трём моментам.
- По ходу кладки. Качество контролируют производитель работ и мастер: ряды ведут по причалке и маякам и проверяют уровнем, вертикаль — отвесом. Как это делают, разобрано в статье о кирпичной кладке.

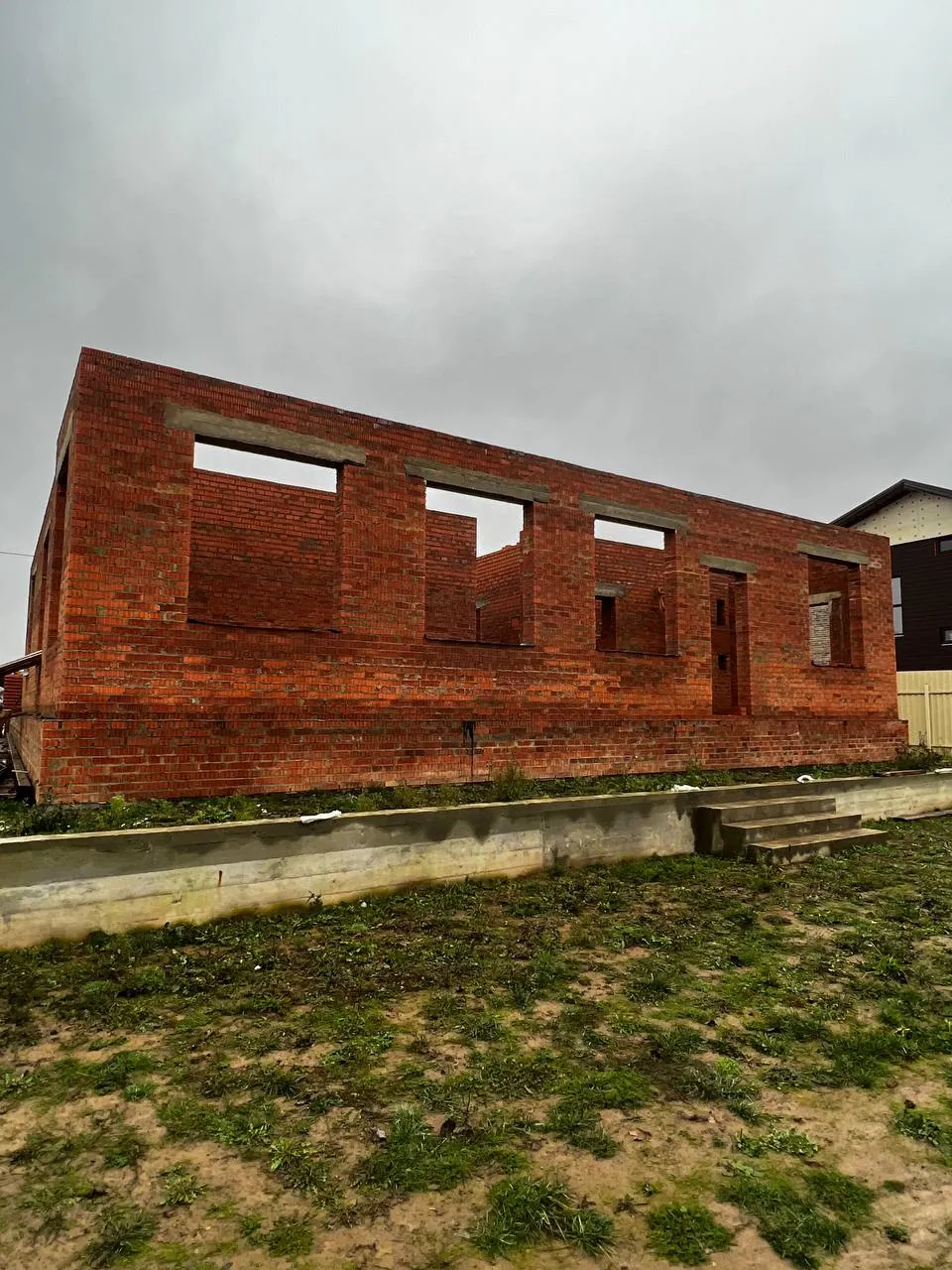

- После каждого этажа. Горизонтальность и отметки верха кладки проверяют инструментально, даже если ряды выверяли по ходу. На верх этажа ляжет перекрытие, и перекос отсюда перейдёт на следующий этаж.
- До штукатурки. Готовые стены принимают до оштукатуривания: потом не видно ни перевязки, ни заполнения швов.
Следующий этаж по СП 70 начинают только после того, как уложили перекрытие, заанкерили стены и замоноличили швы между плитами. Если кладку ведут участками, разница высот соседних участков и в местах примыкания наружных стен к внутренним — не больше 1,2 м, а вынужденный разрыв выкладывают наклонной штрабой.
Допуски СП 70 для стен
При приёмке отклонения сравнивают с таблицей 9.8 СП 70. Для стен из кирпича, камней правильной формы и крупных блоков главные цифры такие.
| Что проверяют | Допуск для стен |
|---|---|
| Отклонение поверхностей и углов от вертикали на этаж | 10 мм |
| То же на здание выше двух этажей | 30 мм |
| Отклонение рядов от горизонтали на 10 м стены | 15 мм |
| Неровность поверхности под рейкой 2 м | 10 мм |
| Толщина горизонтальных швов | От −2 до +3 мм |
| Толщина вертикальных швов | ±2 мм |
Допуск по вертикали — не про ровность под штукатурку, а про то, насколько стена завалена: её проверяют на всю высоту этажа. Неровность — это местные впадины и бугры: на лицевой кладке они видны сразу, а под штукатуркой съедают лишний слой раствора.
Кроме этих строк, таблица 9.8 задаёт допуски на толщину стен, отметки опорных поверхностей, ширину простенков и проёмов, смещение осей и сечение вентиляционных каналов — их сверяют с проектом.
Чем проверяют
Для приёмки стен хватает простых инструментов:
- уровень и отвес — вертикаль стен и углов;
- рейка 2 м — неровности: её прикладывают в нескольких местах и направлениях и меряют самый большой просвет;
- шнур — прямолинейность рядов по длине стены;
- нивелир или лазерный уровень — горизонтальность и отметки верха кладки после этажа;
- рулетка — толщина стен, ширина простенков и проёмов, положение осей.
Результаты записывают: по таблице 9.8 одни отклонения фиксируют в журнале работ, другие — в геодезической исполнительной схеме.
Скрытые работы и акты
Часть кладки уходит внутрь стены раньше, чем её увидит заказчик. На такие элементы СП 70 требует составлять акты скрытых работ:
- опирание плит перекрытия, балок и прогонов на стены и столбы и их заделка в кладке;
- крепление в кладке сборных железобетонных изделий — карнизов, балконов и других консольных конструкций;
- закладные детали и их защита от коррозии;
- арматура, уложенная в кладку, — подробнее в статье об армировании кладки;
- осадочные и деформационные швы;
- гидро- и пароизоляция кладки.
Акт подписывают представители заказчика, проектировщика и подрядчика: он подтверждает, что узел сделан по проекту и нормам. На такую приёмку стоит прийти самому или с технадзором, пока узел открыт. Если стены клали зимой, к актам добавляется журнал с температурой и добавками — о нём в статье о кладке зимой.
Что проверяют в готовой кладке
При приёмке законченной кладки СП 70 требует проверить:
- перевязку швов, их толщину и заполнение, горизонтальность рядов и вертикальность углов;
- деформационные швы — там, где их задал проект;
- дымовые и вентиляционные каналы в стенах;
- лицевую поверхность стен, которые не будут штукатурить, и облицовку;
- размеры и положение конструкций — толщину стен, простенки, проёмы, оси.

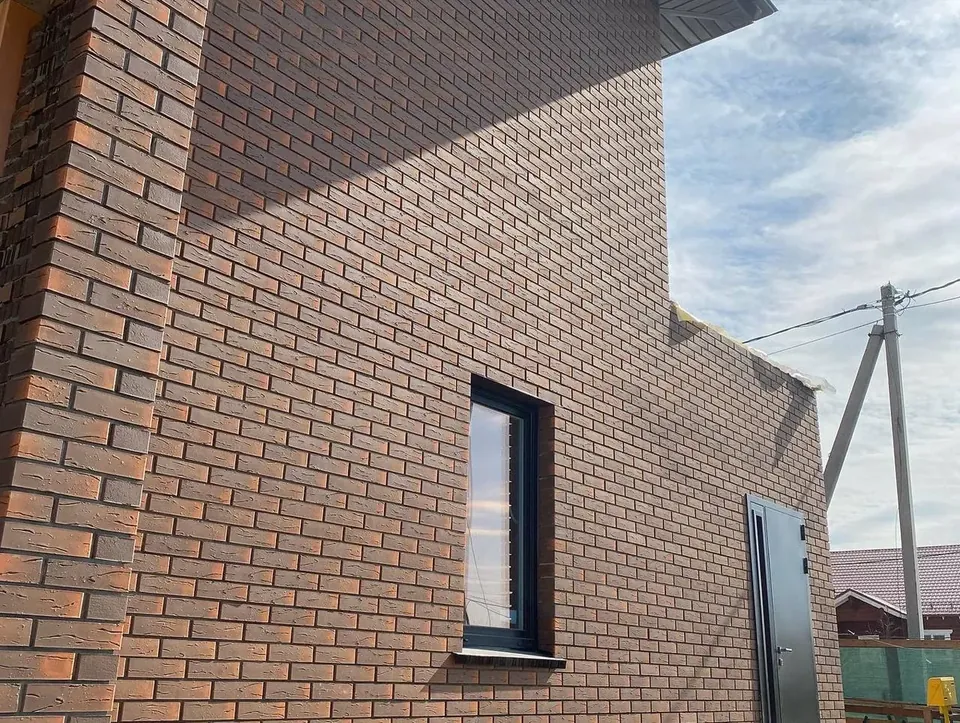

Пустые швы лучше всего видны в проёмах и на торцах стен, а качество лицевой кладки — при косом свете: неровные швы и потёки раствора на ней останутся навсегда. Отдельно смотрят, нет ли в стене отверстий, борозд и ниш, которых нет в проекте или ППР: СП 70 такое ослабление кладки не допускает.
Если отклонение больше допуска
Отклонения в пределах таблицы 9.8 — норма: на стене под штукатурку их выровняет штукатурный слой, а как принимают саму штукатурку, разобрано в статье о штукатурке.
Если стена вышла за допуск, её не прячут под толстый слой отделки. Заваленная стена, ряды «волной», неровный верх под перекрытие или трещины — повод не продолжать кладку выше и показать участок проектировщику: он решает, переложить его, выровнять или усилить. Замечания записывают в акт, а следующий этап начинают после исправления.
Когда кладка принята, в стенах прокладывают то, что потом спрячется под штукатурку, — об этом в статье когда начинать отделку дома.
Работаем без предоплаты — оплата за принятый этап. Ход кладки видно по фотоотчётам с объекта.
Чек-лист приёмки кладки
- Скрытые узлы приняты до того, как их закрыли, на каждый есть акт.
- После каждого этажа проверены горизонтальность и отметки верха кладки.
- Стены отклоняются от вертикали не больше чем на 10 мм на этаж.
- Ряды уходят от горизонтали не больше чем на 15 мм на 10 м стены.
- Под рейкой 2 м просвет не больше 10 мм.
- Швы заполнены, их толщина в допуске, перевязка по проекту.
- Толщина стен, простенки, проёмы и каналы совпадают с проектом.
- В стенах нет отверстий и борозд, не предусмотренных проектом.
Частые вопросы
Когда принимать кладку — в конце или по этапам?
По этапам: скрытые узлы — до того, как их закроют, верх кладки — после каждого этажа, а все стены — до штукатурки. Так требует СП 70.
Какое отклонение стены от вертикали допустимо?
По таблице 9.8 СП 70 — не больше 10 мм на этаж и 30 мм на всё здание выше двух этажей. По ходу кладки вертикаль держат строже: 5 мм под расшивку и 7 мм под штукатурку.
Зачем заказчику акты скрытых работ?
Акт подтверждает, что узел, который потом закроют, — опирание плит, арматура, закладные детали, гидроизоляция — сделан по проекту. Когда узел закрыт, без вскрытия его уже не проверить.
Можно ли выровнять кривую стену штукатуркой?
Отклонения в пределах допуска штукатурка выровняет. Если стена вышла за допуск, что делать с участком, решают вместе с проектировщиком.
Как оплачивается кладка?
Работаем без предоплаты — оплата за принятый этап. Цену называем после осмотра — в смете по этапам. Выезд и смета бесплатно.
Чем проверить кладку самому?
Уровнем, отвесом, двухметровой рейкой, шнуром и рулеткой, а горизонтальность верха этажа — нивелиром или лазерным уровнем.
