Лестница на металлическом каркасе: косоуры, опоры и ступени без стука

Лестницу на металлическом каркасе узнают по тонким ступеням и открытому маршу, но часто каркаса не видно вовсе: его обшивают деревом, и лестница выглядит деревянной. Чем металл отличается от бетона и дерева, разобрано в статье о лестнице в доме. Здесь — о самом каркасе: как его устроить, чтобы он не пружинил, не гудел и принял ступени и ограждение без переделок.

Сначала расчёт марша, потом металл

Сварной каркас не подгоняют по месту, как деревянный: марш не укоротишь на ступень и не переставишь ступени выше или ниже. Поэтому сначала считают лестницу — высоту этажа от чистового пола до чистового, проходную высоту, число ступеней, — и уже по расчёту делают чертёж каркаса. Как подбирают высоту и глубину ступеней, разобрано в статье о лестнице, здесь повторять не будем.

Проём, пол и стены замеряют по факту: в готовом доме они редко совпадают с проектом до миллиметра. От замера зависит, где каркас встанет на пол, как примкнёт к перекрытию и к каким стенам его можно крепить.

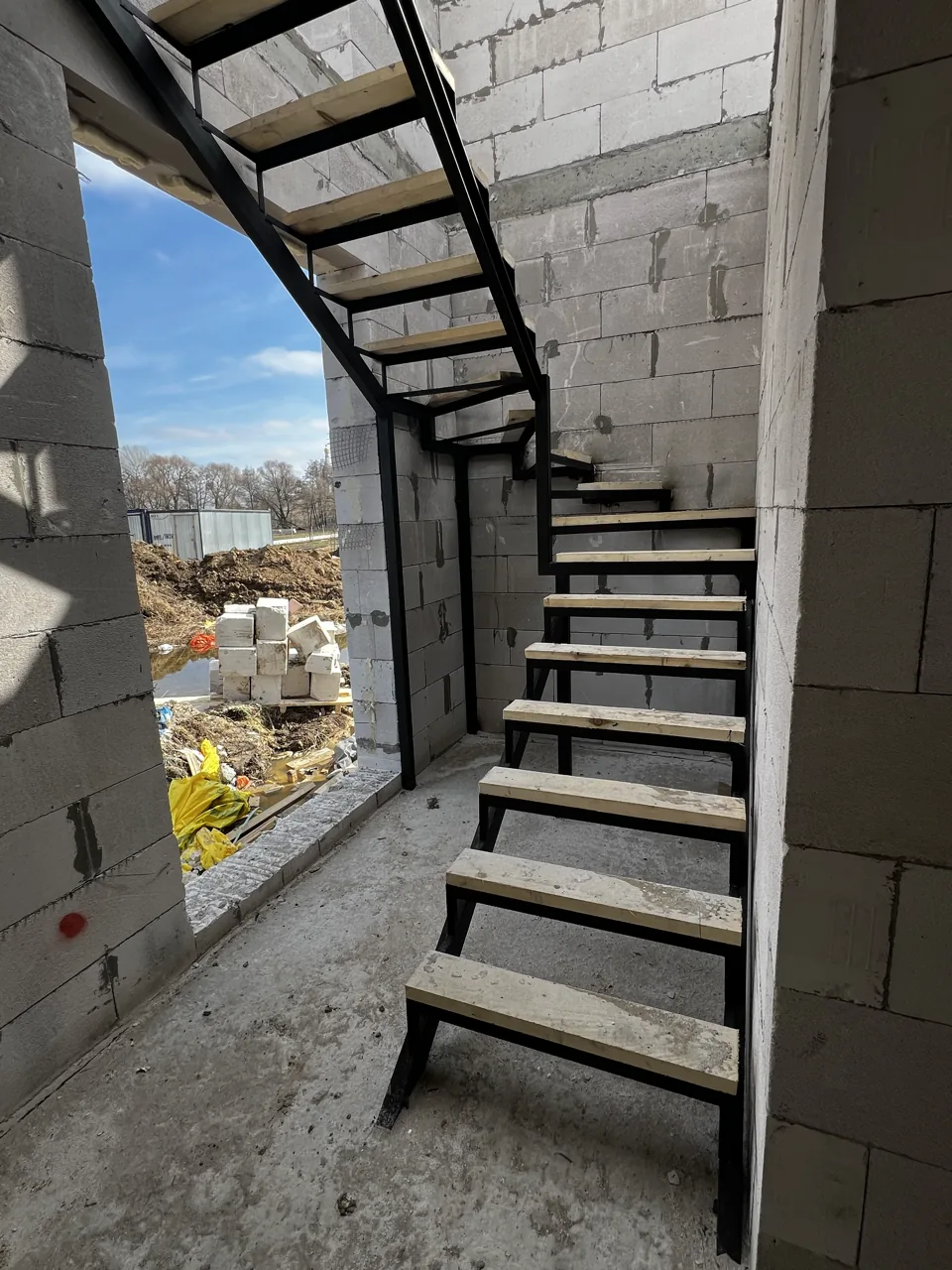

Косоуры: два, один или ломаный

Косоур — наклонная балка, на которую опираются ступени. От того, сколько их и где они проходят, зависят и вид лестницы, и то, как она работает под нагрузкой:

• два косоура по краям марша — самая устойчивая схема: ступень опирается обоими концами, и её не проворачивает, если встать на край;
• один центральный косоур — балка под серединой ступеней. Лестница выглядит лёгкой, но ступень давит на балку как рычаг, поэтому центральный косоур делают мощнее и крепят особенно жёстко;
• ломаный косоур повторяет профиль марша уступами: ступени лежат на нём сверху, и каркас становится частью вида лестницы.

На повороте марша — на площадке или забежных ступенях — каркас часто опирают на стойку до пола или на стену, чтобы угол не висел в воздухе.

К чему крепят каркас

Внизу каркас опирается на плиту или основание пола, вверху — на край перекрытия у проёма, а по пути его можно крепить к несущей стене. К перегородке лестницу не крепят: она не рассчитана ни на вес марша, ни на рывки при ходьбе.

Крепёж подбирают по материалу: в бетоне, кирпиче и газобетоне он разный. Самый нагруженный узел — у перекрытия, на него приходится верх марша, поэтому его решают на чертеже, а не на месте.

Жёсткость: почему марш пружинит

Главная жалоба на металлические лестницы — марш пружинит под шагом или гудит. Причина почти всегда одна из трёх: косоур взят слишком тонким, длинный марш висит без промежуточной опоры или ослабло крепление вверху. Поэтому сечение косоуров, толщину стенки трубы и схему узлов подбирают по длине и ширине марша и нагрузке, а не на глаз.

Узлы проваривают полностью. Шов, прихваченный в нескольких точках, держит, пока лестница новая, а под постоянной ходьбой начинает трескаться.

Ступени на металле без стука

Деревянные ступени кладут на опорные полки или пластины, приваренные к косоуру, и крепят снизу, через отверстия в пластинах, — сверху на ступени не видно ни одного самореза. Между металлом и деревом кладут упругую прокладку: без неё ступень стучит о каркас, а прокладка гасит и стук, и вибрацию от шагов.

Чистовые ступени ставят, когда в доме закончены мокрые работы, а до того по каркасу ходят по временным доскам. Каркас к этому моменту уже покрашен: после установки ступеней полки и верх косоуров закроются, и подкрасить их не получится.

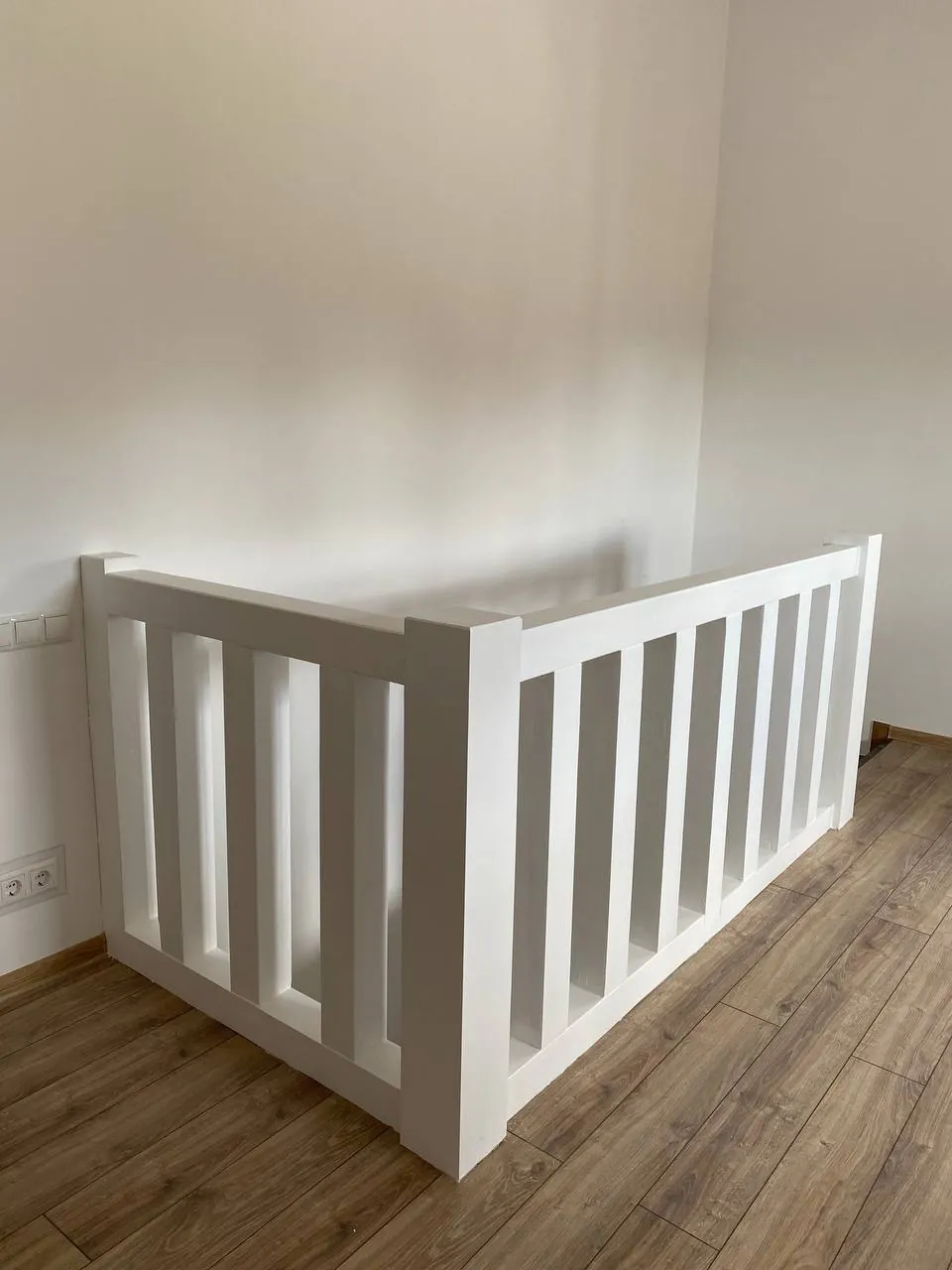

Стойки ограждения закладывают в каркас

Ограждение держится на каркасе, поэтому место под стойки решают на чертеже. На металлической лестнице их крепят к косоуру сбоку или к торцам ступеней, а для этого заранее приваривают пластины. Если об ограждении вспомнили после покраски, варить придётся по готовому каркасу, и узлы снова зачищают и красят. Где ограждение обязательно и каким делают шаг стоек, — в статье о лестнице.

Лестница на улице и бетонный марш

Наружная лестница работает под дождём и снегом, и для неё главное — защита швов, торцов труб и опор у земли: об этом в статье о защите от коррозии. Опоры ставят в бетонированное основание ниже глубины промерзания, а ступени делают такими, чтобы на них не стояла вода.

Если нужна массивная лестница, которую заливают вместе с перекрытием каменного дома, выбирают бетон — как устроен такой марш, разобрано в статье о монолитной лестнице.

Чек-лист металлической лестницы

1. Марш посчитан до изготовления, проём и стены замерены по факту.
2. Схема косоуров выбрана под ширину марша и вид лестницы.
3. Каркас опирается на пол, перекрытие и несущие стены, а не на перегородку.
4. Сечение и узлы подобраны по маршу и нагрузке, лестница не пружинит.
5. Ступени крепятся снизу, между деревом и металлом есть прокладки.
6. Пластины под стойки ограждения приварены до покраски.
7. Швы зачищены и покрашены до установки ступеней.
