Откосы и отливы: как фасад встречается с окном

Окно — самое уязвимое место фасада. Со стекла стекает вся вода, которая на него попала, у рамы встречаются разные материалы, а в углах проёма стена сильнее всего трескается. Отлив, откосы и примыкания решают одну задачу: вода должна уходить со стены, а не в неё.

Как устроен этот узел, зависит от фасада. В кирпичной облицовке откос — это сам кирпич, в штукатурном фасаде — утеплитель с армированным слоем. Но отлив и стык с рамой в обоих случаях подчиняются одним правилам.

Отлив: уклон, вынос и капельник

Отлив — наклонная полка под окном, которая принимает воду с рамы и уводит её от стены. СП 15 требует закрывать подоконники, пояски, парапеты и другие выступы каменных стен покрытиями — из цементного раствора, кровельной стали и подобных материалов, а выступам давать уклон для стока воды. Для стен с кирпичной облицовкой СП 327 в правилах эксплуатации уточняет: покрытия выступов делают из материалов, стойких к погоде, с уклоном не меньше 3 % и выносом от стены не меньше 50 мм.

Вынос нужен, чтобы вода падала с кромки мимо стены. Поэтому передний край металлического отлива загибают вниз — это капельник: вода срывается с него, а не затекает по нижней стороне обратно к стене. Торцы отлива закрывают заглушками или загибают вверх, чтобы вода не стекала с краёв на откосы.

Отлив заводят под нижний край рамы, чтобы вода с неё попадала на отлив, а не за него. Широкий отлив крепят так, чтобы он не прогибался и не гремел под дождём, но крепёж не должен пробивать стену там, куда потом потечёт вода.

Откосы в кирпичной облицовке

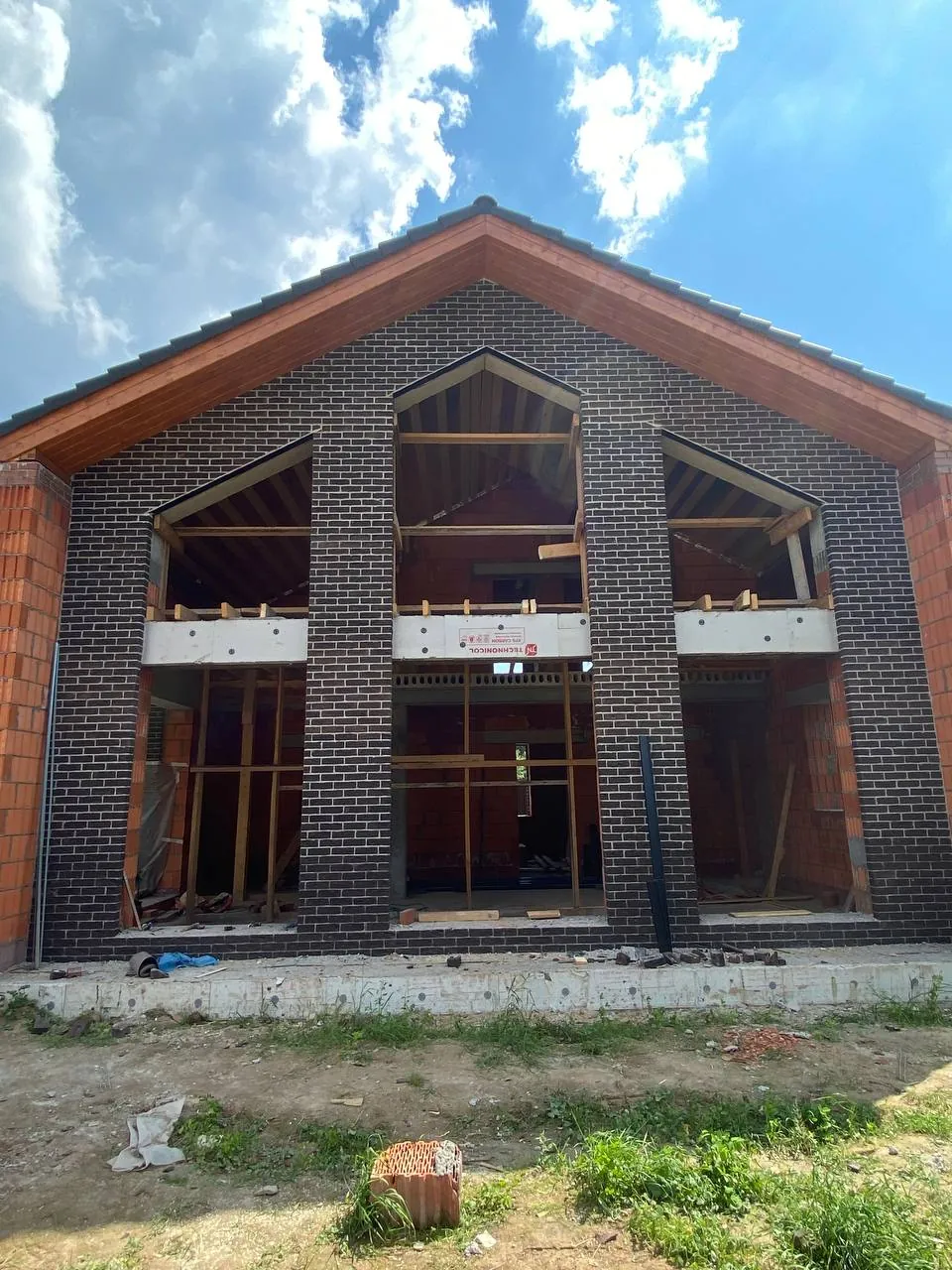

В облицовке откос выкладывают тем же лицевым кирпичом: облицовка заворачивает в проём и доходит до окна. У края проёма облицовочный слой держится за стену хуже, чем посреди глухой стены, поэтому по периметру проёмов ставят дополнительные гибкие связи — их шаг разобран в статье об облицовочном кирпиче. У углов оконных проёмов лицевой слой ещё и армируют сетками в швах, об этом статья об армировании кладки.

Над проёмом облицовку несёт перемычка. Если она просядет или окажется короткой, трещина пойдёт от угла окна по облицовке, — какие бывают перемычки и откуда трещины над окнами, в статье о перемычках.

Где окно стоит по толщине стены, задают в проекте. Если утеплитель не доходит до рамы, откос изнутри промерзает, и у окна появляется сырость. Стык откоса с рамой герметизируют, чтобы вода не ушла в зазор за облицовкой и не намочила утеплитель.

Узел окна в штукатурном фасаде

В штукатурном фасаде по утеплителю этот узел подробно описывает СП 293:

• Углы проёма. У углов окон и дверей ставят плиты утеплителя с угловым вырезом, чтобы стыки плит оказались не ближе 150 мм к углу проёма: от угла обычно идёт трещина, и шов плиты там — готовое слабое место. Поверх утеплителя углы усиливают косынками из сетки — о них в статье о мокром фасаде.
• Окно в плоскости стены. Если окно стоит в плоскости основания, плиты утеплителя заводят на коробку не меньше чем на 20 мм.
• Окно утоплено в проём. Если откос утепляют, сначала клеят плиты основной плоскости фасада с напуском внутрь проёма, а затем — заготовки по размеру на сами откосы.
• Стык с рамой. Перед утеплением по периметру коробки клеят уплотнительную полиуретановую ленту или примыкающий профиль, а дренажные отверстия окна оставляют свободными.

Отлив в штукатурном фасаде ставят в самом конце, после финишного слоя. Зазоры между поверхностью системы и краями отлива заполняют фасадным герметиком, а саму систему при установке отлива повреждать нельзя: отлив не врезают в боковые откосы и не пробивают утеплитель крепежом насквозь.

Пояски, карнизы и другие выступы

Кроме окон, вода задерживается на всех выступах фасада: на поясках между этажами, карнизах, парапетах и обрезе цоколя. Правило для них то же, что для отлива: верх закрывают покрытием с уклоном от стены, а край выносят за её плоскость. Как защищают низ стены, разобрано в статье о цоколе.

Кирпичный карниз выкладывают по проекту. СП 70 ограничивает его свес: каждый ряд кладки в карнизе может выступать не больше чем на 1/3 длины кирпича, а общий вынос неармированного кирпичного карниза — не больше половины толщины стены. Если нужен карниз шире, его армируют по проекту. Сверху карниз и поясок закрывают так же, как подоконник, — иначе вода стоит на верхнем ряду и уходит в швы.

Чек-лист откосов и отливов

1. У отлива уклон от окна и вынос за плоскость стены, на кирпичной облицовке — не меньше 3 % и 50 мм.
2. Передний край отлива с капельником, торцы закрыты.
3. Отлив заведён под раму, зазоры заполнены герметиком.
4. В облицовке у проёмов стоят дополнительные связи и сетки, над проёмом — перемычка.
5. В штукатурном фасаде стыки плит не ближе 150 мм к углам проёмов, у рамы — лента или примыкающий профиль.
6. Дренажные отверстия окна открыты.
7. Пояски, карнизы и парапеты закрыты сверху покрытием с уклоном.
