Утепление и гидроизоляция фундаментной плиты

Зачем утеплять плиту

Плита лежит близко к поверхности, и зимой грунт под ней и вокруг неё промерзает. Утеплитель под плитой и в отмостке уменьшает промерзание грунта под домом — а значит, и риск пучения. Второй плюс — тепло: пол первого этажа лежит прямо на плите, и через неутеплённую плиту дом теряет тепло в грунт. Как это ощущается в готовом доме и где искать брешь, разобрано в статье о холодном поле на плите.

Нужен ли утеплитель и какой толщины, решают по грунту, климату и тому, как будет использоваться дом. Для дома круглогодичного проживания на пучинистом грунте утепление особенно важно.

Зачем гидроизоляция

Гидроизоляция под плитой решает две задачи. Во время заливки она не даёт цементному молоку уйти в подушку — иначе нижний слой бетона получится слабым и пористым. А потом защищает бетон и арматуру от грунтовой влаги, которая поднимается снизу.

Порядок слоёв

Один из распространённых вариантов «пирога» под плитой — снизу вверх:

1. Геотекстиль — на глинистых грунтах, чтобы подушка не смешивалась с грунтом.
2. Подушка из песка и щебня, уплотнённая слоями.
3. Плёнка или мембрана — разделительный и гидроизоляционный слой.
4. Утеплитель — плиты ЭППС, уложенные плотно, со смещением стыков.
5. Ещё один слой плёнки — чтобы бетон не затекал в стыки утеплителя. Сколько плёнки уходит на плиту бани 7 × 5 м — в отдельном расчёте.

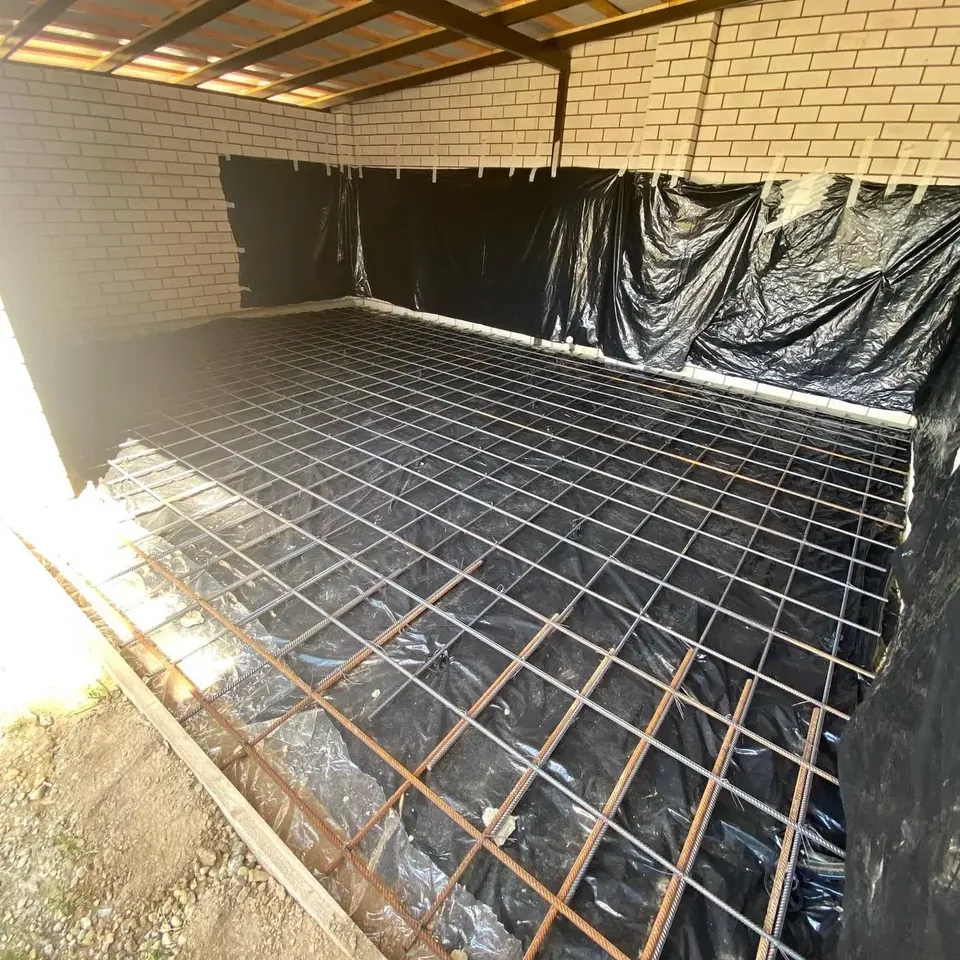

6. Арматура на фиксаторах.
7. Бетон.

Встречается и вариант с бетонной подготовкой: по подушке заливают тонкий слой бетона, а по нему укладывают гидроизоляцию и утеплитель. Какой вариант подходит, решают по грунту, воде и проекту.

Каким утеплителем утеплять

Под плиту кладут экструдированный пенополистирол (ЭППС). Он плотный, выдерживает нагрузку от плиты и дома и почти не впитывает воду. Пенопласт (ПСБ) для этого хуже: он менее прочный и впитывает больше влаги, а в грунте это важно.

Лист ЭППС у распространённых марок — около 1,2 × 0,6 м, например 1180 × 580 мм: это 0,6844 м². Для плиты 10 × 8 м площадью 80 м² нужно 80 / 0,6844 ≈ 117 листов без учёта подрезки. Толщину утеплителя выбирают по проекту. Посчитать листы для своей плиты можно в калькуляторе плиты. Как меняется число листов, когда учитывают куски по краям, второй слой со сдвигом и торцы, разобрано в статье об ЭППС под плиту. Раскладка для маленькой плиты под баню 7 × 5 м — в отдельном примере.

Утеплённая отмостка

Отмостка — полоса вокруг дома, которая отводит воду от фундамента. Если под ней уложить утеплитель, грунт вокруг плиты промерзает меньше, а граница промерзания отодвигается от дома. Для малозаглублённой плиты на пучинистом грунте утеплённая отмостка работает вместе с подушкой и утеплителем под плитой как одна система — так устроена утеплённая шведская плита. Из каких слоёв состоит утеплённая отмостка и как её примыкают к цоколю, рассказано в статье об утеплённой отмостке.

Гидроизоляция цоколя

Торцы плиты и цоколь постоянно контактируют с влагой: дождь, снег, брызги от отмостки. Их защищают битумной мастикой или рулонными материалами. Если цоколь утепляют, гидроизоляцию наносят под утеплитель — прямо на бетон.

Чем обмазочная гидроизоляция отличается от рулонной, как готовят бетон и наносят каждый слой — в статье об обмазочной и рулонной гидроизоляции фундамента. Мастику по расходу и слоям и рулоны с нахлёстами посчитает калькулятор гидроизоляции фундамента. Сколько мастики, рулонов и утеплителя уходит на цоколь плиты с рёбрами — в примере расчёта.

Ошибки при утеплении плиты

• Плёнку рвут при армировании и не заклеивают.
• Полотна плёнки укладывают без нахлёста, и стыки пропускают воду и цементное молоко. Сколько полотна уходит с нахлёстом и заходом на торец, посчитано в примере на плиту 10 × 8 м.
• Вместо ЭППС кладут пенопласт (ПСБ).
• Утепляют только под плитой, а про край плиты и отмостку забывают.
• Не защищают цоколь — и бетон цоколя постоянно намокает.

Больше о типичных ошибках — в статье об ошибках при устройстве плиты.
