Какая обрешётка нужна металлочерепице: доски, шаг по волне, вентзазор и сплошное основание

Обрешётка — основание, на котором лежит металлочерепица и к которому её крепят. Разбираем, из каких досок её делают, почему её шаг равен шагу металлочерепицы, что меняется у карниза, конька и торцов, где нужно сплошное основание и какой высоты нужен вентиляционный канал под листом.

Опубликовано · Обновлено · 10 мин чтения · Раздел: Кровля

Содержание
  1. Обрешётка и контробрешётка
  2. Доски
  3. Шаг обрешётки
  4. Карниз
  5. Конёк, торцы и изломы
  6. Где нужно сплошное основание
  7. Вентиляционный зазор
  8. Чек-лист обрешётки под металлочерепицу
  9. Частые вопросы
Коротко
  • По СП 17 обрешётку под металлочерепицу делают из обрезных досок или брусков, а расстояние между ними равно шагу волны листа.
  • Инструкция производителя металлочерепицы при шаге стропил 600–900 мм задаёт доску 25×100 мм влажностью не больше 20 %, а первую доску у карниза — толще остальных.
  • Под обрешёткой идёт контробрешётка: она образует вентиляционный канал, высоту которого СП 17 задаёт по длине и уклону ската — от 50 до 100 мм.
  • В ендовах, вокруг дымоходов и под ограждением на карнизе по СП 17 делают сплошное основание толщиной с обрешётку.

Металлочерепица лежит не на сплошном настиле, а на обрешётке — рядах досок поперёк ската. От обрешётки зависит, ровно ли лягут листы, попадёт ли саморез туда, где лист прижат к доске, и будет ли под кровлей проветриваться. А ошибка в шаге, как предупреждает инструкция производителя, может потребовать переделки всей обрешётки.

Ниже — из чего делают обрешётку под металлочерепицу, с каким шагом её ставят, что меняется у карниза, конька и торцов и где вместо досок с шагом нужно сплошное основание. Требования взяты из СП 17.13330 «Кровли», цифры монтажа — из инструкции одного из производителей по монтажу металлочерепицы. У другого производителя цифры могут отличаться — тогда работают по его инструкции.

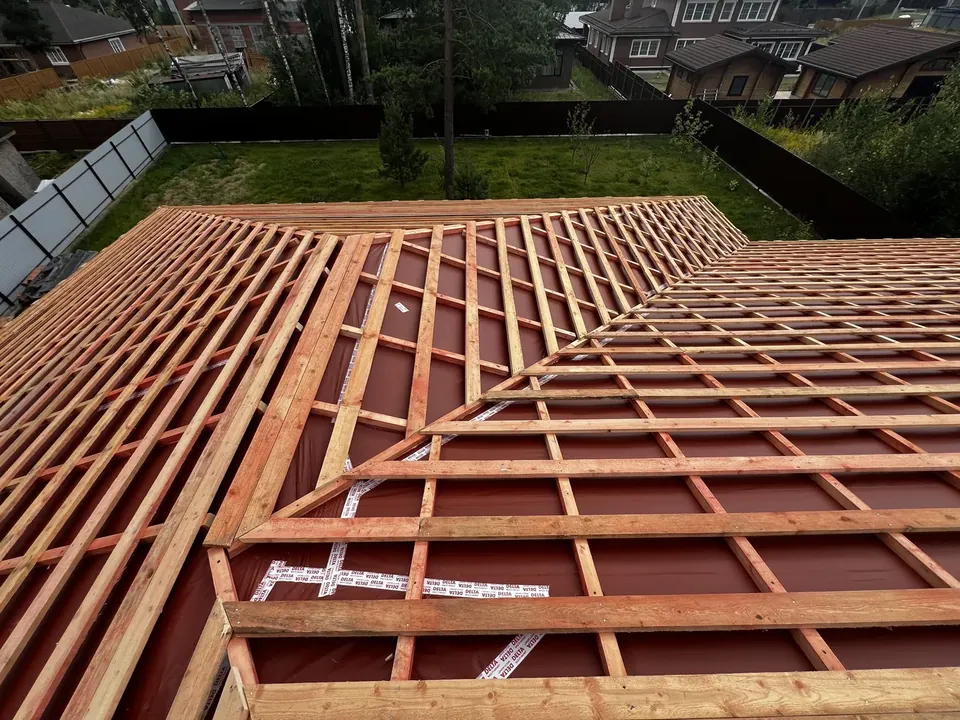

Скаты с ендовами: обрешётка поверх контробрешётки и мембраны

Обрешётка и контробрешётка

По СП 17 основанием под металлочерепицу служит обрешётка из обрезных досок или брусков. Под ней, поверх мембраны, по стропилам идёт контробрешётка — бруски вдоль ската. Снизу вверх получается так:

  1. Стропила — несущая основа ската.
  2. Мембрана — плёнка, которая защищает конструкцию крыши от воды и ветра.
  3. Контробрешётка — по СП 17 она закрепляет плёнку и образует вентиляционный канал под покрытием.
  4. Обрешётка — доски поперёк ската, на которых лежит лист.
  5. Металлочерепица — её крепят к обрешётке кровельными саморезами с уплотнительной прокладкой.

Какие слои нужны тёплой и холодной крыше, разобрано в статье о кровельном пироге. Вся эта конструкция опирается на стропила, а их сечение и шаг задаёт расчёт — об этом статья о стропильной системе.

Доски

Инструкция производителя при шаге стропил 600–900 мм задаёт для обрешётки доску сечением 25×100 мм. По СП 17 несущую способность основания под стальные профили проверяют расчётом по СП 20, поэтому при другом шаге стропил сечение досок задаёт проект. Сколько таких досок в кубометре, считает калькулятор досок в кубе.

Перед монтажом доски просушивают и обрабатывают антипиреном и антисептиком. Влажность пиломатериала — не больше 20 %: здесь инструкция ссылается на нормы для деревянных конструкций. Как защищают древесину, рассказано в статье о защите древесины.

Шаг обрешётки

Главное правило задаёт СП 17: расстояние между досками или брусками обрешётки принимают равным шагу волны металлочерепицы. Шагом у металлочерепицы называют расстояние между её рядами — поперечными ступенями листа. В инструкции производителя ступени повторяются через 350 мм. Поэтому лист выбирают до обрешётки и размечают доски под его шаг. На что ещё смотрят при выборе листа — в статье о выборе металлочерепицы. Под профнастилом шаг считают по-другому — по уклону ската и высоте профиля, об этом в статье об обрешётке под профнастил.

По инструкции производителя шаг от начала первой, карнизной, доски до центра второй — 300 мм, а для всех следующих — 350 мм. Шаг периодически сверяют от первой доски: так отклонения в доли миллиметра не складываются в большую ошибку. Если шаг не выдержан, инструкция предупреждает: с монтажом листов могут возникнуть проблемы, и переделывать придётся всю обрешётку. Сколько рядов, досок и брусков контробрешётки выйдет при таком шаге на ваши скаты, считает калькулятор обрешётки. Сколько досок уходит на обрешётку при таком шаге — в примере расчёта по рядам. На шатровой крыше 9 × 9 м при этом шаге восемь нижних рядов каждого ската длиннее доски — где ставить их стыки. На односкатной крыше все ряды одной длины, 10 м, — как разнести их стыки по брускам. На крыше бани 7 × 5 м ряд 8 м длиннее доски — какой раскрой выходит там.

Почему это так важно, видно по креплению. Основное место для самореза — по центру между гребнями волн, на 10–15 мм ниже ступени. Когда шаг верный, саморез в этом месте попадает в центр доски: лист лежит на ней плотно, без зазора, и саморез надёжно прижимает его, не деформируя металл. А под ступенькой, в её тени, саморез на кровле почти не виден.

Для крепления к деревянной обрешётке инструкция задаёт кровельные саморезы 4,8×29 или 4,8×35 мм с прокладкой из ЭПДМ. Саморез вкручивают перпендикулярно обрешётке, и прокладка на закрученном саморезе должна быть слегка сжата. Проворачиваться в доске саморез не должен — это ослабит крепление.

Карниз

У карниза обрешётка отличается от остального ската:

  • Первая доска толще. По инструкции производителя начальную доску берут толще штатной на 10–15 мм, а под некоторые профили — на 20–25 мм: какие именно, указано в инструкции к листу. Вместо утолщённой доски можно использовать компенсирующую рейку.
  • Ширина под крюки. Если на первую доску крепят длинные крюки водостока, её ширина — не меньше 200 мм. На утолщённой доске делают пазы под ножку крюка, а компенсирующую рейку ставят между крюками.
  • Вход воздуха. На карнизе воздух входит в вентиляционный зазор под кровлей. Чтобы туда не попадали птицы, инструкция рекомендует закрыть зазор перфорированной вентиляционной полосой: её крепят к торцам контрреек или к первой доске так, чтобы она перекрывала зазор целиком.
  • Мембрана. По одной из схем инструкции её выводят на капельник — планку на карнизном свесе, которая отводит конденсат от элементов свеса. Такая схема возможна при длинных водосточных крюках или неорганизованном водостоке. А выводить мембрану в водосточный жёлоб инструкция не рекомендует: плёнка перекроет вентиляционный зазор.
  • Карнизная планка. Её крепят поверх крюков к первой доске или к компенсирующей рейке, а планки стыкуют внахлёст не меньше 20 мм. Планка закрывает подкровельное пространство от влаги и мусора.

Лист у карниза по одному из вариантов инструкции кладут так, чтобы нижняя ступенька упиралась в обрешётку, а край выходил за неё на 50 мм. Крепят его на 60–70 мм выше нижней ступеньки, между гребнями, через волну, а у некоторых профилей — в каждую волну. Как устроен карнизный узел целиком, рассказано в статье об узлах кровли.

Конёк, торцы и изломы

  • Конёк. По инструкции производителя у конька ставят дополнительную доску — толще штатной на высоту волны металлочерепицы: на неё опирается край листа. Если лист подходит к коньку резом в 50–100 мм от ступени, эта доска не нужна. Между краями листов противоположных скатов оставляют зазор 70–100 мм для подкровельной вентиляции, а до коньковой планки на стыке листов монтируют аэроэлемент конька — от снега и пыли.
  • Торцы. По СП 17 на фронтонном свесе ставят торцевую доску выше обрешётки на высоту металлочерепицы, а сверху — металлическую ветровую планку. Высота профилей в инструкции производителя — от 38 до 50 мм.
  • Изломы. Там, где скат меняет уклон, доски обрешётки ставят как можно ближе друг к другу. Как это меняет разметку рядов, показано в расчёте обрешётки на ломаную крышу.
  • Примыкание к стене сверху. Крайнюю доску обрешётки и листы ставят так, чтобы между ними и стеной остался вентпродух 60–80 мм.

Как по готовой обрешётке ведут листы, нахлёсты и саморезы, рассказано в статье о монтаже металлочерепицы.

Где нужно сплошное основание

Под металлочерепицей обрешётка разреженная, но в некоторых местах СП 17 требует сплошное основание толщиной, равной толщине обрешётки. В том числе его делают:

  • в ендовах — там, где ставят желоб; заготовки желоба кладут внахлёст не меньше 150 мм;
  • вокруг дымоходов;
  • под ограждением на карнизном участке.

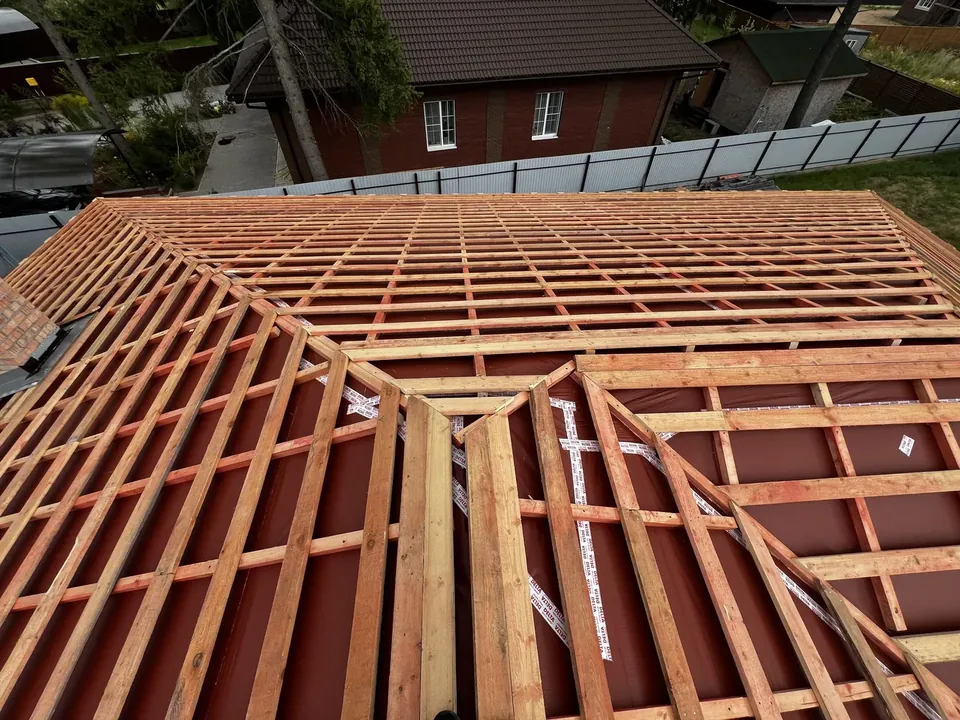

Ендова между скатами, под обрешёткой — мембрана

Под снегозадержатели обрешётку тоже усиливают. По инструкции производителя кронштейны крепят строго в низ волны, под ступеньку, к штатным доскам обрешётки, усиленным дополнительными досками. Подробнее о снегозадержании — в статье о водостоке и снегозадержании, а об ендовах — в статье об узлах кровли. Под фальцевой кровлей основание устроено иначе — о нём статья об обрешётке под фальцевую кровлю.

Вентиляционный зазор

Под металлочерепицей воздух должен идти от карниза к коньку: на карнизе — вход, на коньке или хребте — выход. Если крыша холодная, вход и выход нужны ещё и для чердака. Канал образует контробрешётка, а его высоту СП 17 задаёт таблицей по длине и уклону ската. Высота канала в миллиметрах:

Длина ската10°15°20°25°30°
5 м5050505050
10 м8060505050
15 м10080605050
20 м100100806050
25 м1001001008060

Чем длиннее и положе скат, тем выше нужен канал.

Контробрешётку крепят к стропилам через мембрану, и крепёж прокалывает плёнку. Как раскатывают саму мембрану и какой нахлёст ей нужен, рассказано в статье о мембране и контробрешётке. Поэтому СП 17 требует уложить на плёнку под контробрешёткой уплотнительный или другой герметизирующий материал — чтобы в местах крепежа не проникала влага.

Как делаем мы

Делаем кровлю из металлочерепицы — популярного и надёжного покрытия для скатных крыш: кровельный пирог без конденсата, промерзания и плесени, обрешётку под выбранный материал и монтаж покрытия, водосточную систему, снегозадержание, коньки, ендовы и примыкания. Подробнее — кровля из металлочерепицы.

Чек-лист обрешётки под металлочерепицу

  1. Лист выбран до обрешётки, доски размечены под его шаг.
  2. Доски сухие, влажностью не больше 20 %, обработаны антисептиком и антипиреном.
  3. Сечение досок — по инструкции производителя, а при другом шаге стропил — по проекту.
  4. На плёнке под контробрешёткой — уплотнитель.
  5. Высота вентиляционного канала — по таблице СП 17 для этой длины и уклона ската.
  6. Первая доска у карниза толще остальных, под длинные крюки — шириной не меньше 200 мм.
  7. Шаг сверен от первой доски по всему скату.
  8. Воздух входит под кровлю у карниза и выходит у конька, мембрана не выведена в жёлоб.
  9. Торцевая доска выше обрешётки на высоту профиля.
  10. В ендовах, вокруг труб и под ограждением на карнизе — сплошное основание, под снегозадержателями — дополнительные доски.

Частые вопросы

Почему шаг обрешётки должен совпадать с шагом волны?

Так требует СП 17. Основное место для самореза — по центру между гребнями волн, на 10–15 мм ниже ступени. Когда шаг верный, саморез здесь попадает в центр доски, а лист лежит на ней плотно и не деформируется при креплении. Если шаг не выдержан, инструкция производителя предупреждает: с монтажом листов могут возникнуть проблемы, и обрешётку придётся переделывать целиком.

Какие доски нужны для обрешётки под металлочерепицу?

По СП 17 — обрезные доски или бруски. Инструкция производителя при шаге стропил 600–900 мм задаёт доску 25×100 мм влажностью не больше 20 %, просушенную и обработанную антипиреном и антисептиком. При другом шаге стропил сечение досок задаёт проект.

Какой толщины делают первую доску обрешётки у карниза?

Толще штатной: по инструкции производителя — на 10–15 мм, а под некоторые профили — на 20–25 мм. Вместо утолщённой доски можно использовать компенсирующую рейку. Если на доску крепят длинные крюки водостока, её ширина — не меньше 200 мм.

В каких местах обрешётку делают сплошной?

По СП 17 сплошное основание толщиной с обрешётку нужно в том числе в ендовах, вокруг дымоходов и под ограждением на карнизе. Под снегозадержатели штатные доски обрешётки усиливают дополнительными.

Зачем под контробрешётку кладут уплотнитель?

Крепёж контробрешётки прокалывает мембрану. СП 17 требует уложить на плёнку под контробрешёткой уплотнительный или другой герметизирующий материал, чтобы через эти места к стропилам не проникала влага.

Какой высоты нужен вентиляционный зазор под металлочерепицей?

Высоту канала СП 17 задаёт по длине и уклону ската: от 50 мм на скате длиной 5 м до 100 мм на длинном пологом скате. Канал образует контробрешётка, а воздух входит в него на карнизе и выходит у конька.
