Монолитное перекрытие в частном доме: от стоек до распалубки

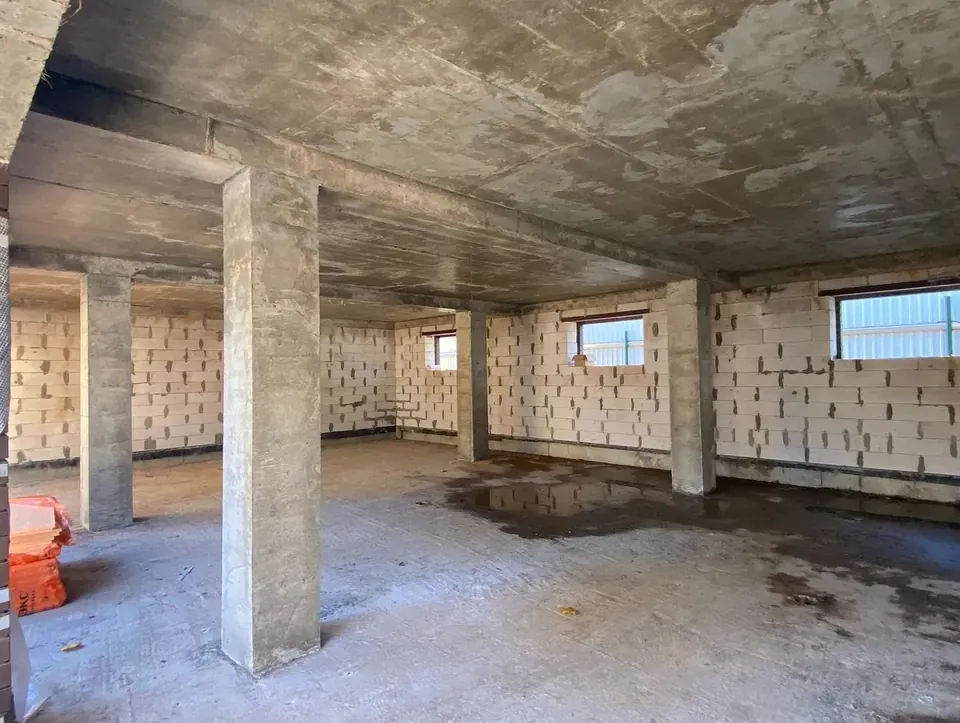

Монолитное перекрытие — железобетонная плита, которую льют прямо на месте: в цоколе над подвалом или между этажами. Плита получается цельной, без стыков между элементами, и её форму подгоняют под дом.

Пока бетон набирает прочность, всё перекрытие стоит на опалубке и стойках, и от них зависит, будет ли потолок ровным. Ниже — порядок работ от проекта до распалубки и что проверить на каждом шаге. Если перекрытие нужно в вашем доме — смотрите монолитные работы.

Что задаёт проект

Перекрытие — несущая конструкция, и её параметры считает проектировщик под пролёты, опоры и нагрузки конкретного дома. Толщину плиты, диаметр и шаг арматуры, число сеток, класс бетона и слой бетона над арматурой задаёт проект. Там же показывают проёмы, закладные детали, дополнительные стержни у проёмов и над опорами и выпуски под стены или колонны следующего этажа.

Сделать перекрытие «как у соседа» — плохая идея: у соседского дома другие пролёты и нагрузки. Ошибка в армировании проявляется позже — прогибом и трещинами, когда на плиту уже встали перегородки, стяжка и мебель.

Опалубка на стойках

Опалубка перекрытия — горизонтальный настил из щитов или фанеры на балках, которые держат стойки. Весь вес свежего бетона и арматуры до набора прочности приходится на неё. Поэтому стойки ставят на твёрдое ровное основание, а не на рыхлый грунт или строительный мусор, которые осядут под нагрузкой.

Проём под лестницу формируют опалубкой до заливки. Прорезать его в готовой плите — значит резать арматуру, которую проект разложил вокруг проёма. То же с отверстиями под вентиляцию и коммуникации: гильзы ставят заранее.

По СП 70 основание, арматура, закладные изделия и опалубка вместе с креплениями принимаются до бетонирования — это скрытые работы. Для перекрытия это значит: проверить отметку и горизонталь настила, плотность стыков между щитами и надёжность стоек до того, как приедет миксер. Отклонение горизонтальной плоскости готового перекрытия СП 70 ограничивает 20 мм на весь участок, и заложить эту точность можно только в опалубке.

Каркас и приёмка перед бетоном

Каркас вяжут по проекту и ставят на фиксаторы, чтобы нижняя сетка не лежала на настиле, а верхняя не проседала под ногами. От фиксаторов зависит слой бетона над арматурой: прут, прижатый к опалубке, окажется почти на поверхности потолка и со временем начнёт ржаветь.

Перед бетонированием арматуру сверяют с рабочими чертежами — диаметр и шаг стержней, число сеток, дополнительные стержни у проёмов и над опорами, нахлёсты, — а выпуски и закладные очищают от ржавчины и следов бетона. Так требует СП 70.

Во время заливки по каркасу ходят по доскам, уложенным на опоры, а не по сетке: промятая верхняя арматура опускается к низу плиты и перестаёт работать там, где её поставил проект.

Заливка без перерыва

Перекрытие стараются залить за один приём, от края к краю. Смесь не сбрасывают с высоты: для перекрытий СП 70 ограничивает свободное сбрасывание 1,0 м, поэтому шланг бетононасоса держат низко над настилом. Уплотняют глубинным вибратором, поверхностный годится только для верхнего слоя и отделки. Как работают вибратором — в статье об укладке и вибрировании.

Если перерыв неизбежен, рабочий шов в плоской плите по СП 70 делают параллельно её меньшей стороне, а место шва согласуют с проектировщиком. Как готовят такой шов, разобрано в статье о рабочих швах.

Пока идёт укладка, один человек смотрит снизу за стойками и настилом. При прогибе или смещении работы на участке останавливают и устраняют причину — затвердевший бетон уже не выправить.

Уход и первые нагрузки

Сразу после заливки открытую поверхность защищают от испарения воды и от осадков — по СП 70 до набора не менее 70 % прочности. Перекрытие укрывают плёнкой или мешковиной и увлажняют, а как это делают летом — в статье про бетон в жару.

Кладку следующего этажа по СП 70 ведут после монтажа перекрытия над предыдущим — но это ещё не значит, что пора убирать стойки.

Когда снимают стойки

При +20 °C бетон набирает 60–70 % прочности примерно за 7 суток, в холод — заметно дольше. Поэтому решение о распалубке принимают по фактической прочности, а не по дате в календаре. Подробно о наборе прочности — в статье когда можно строить на плите.

Если в пролёте оставляют промежуточные опоры, прочность бетона при распалубке можно снизить, но число и место таких опор задаёт проект производства работ по согласованию с проектировщиком. Опалубку снимают после того, как её предварительно оторвали от бетона, а не выбивают стойки подряд.

Законченное перекрытие по СП 70 принимают актом скрытых работ и актом освидетельствования ответственных конструкций. Для заказчика это ещё и фотоархив: армирование внутри плиты потом не увидеть.

Чек-лист перед заливкой перекрытия

1. Есть проект: толщина плиты, армирование, класс бетона и слой бетона над арматурой.
2. Стойки стоят на твёрдом основании, настил выставлен на отметку и по уровню.
3. Проём под лестницу и гильзы под коммуникации сделаны до бетона.
4. Каркас сверен с чертежами и стоит на фиксаторах, выпуски очищены.
5. Для прохода по каркасу уложены доски, вибратор проверен.
6. Во время заливки за стойками следят снизу.
7. Стойки не трогают до набора прочности, нужной для распалубки.
