Основание для тротуарной плитки и брусчатки: слой за слоем

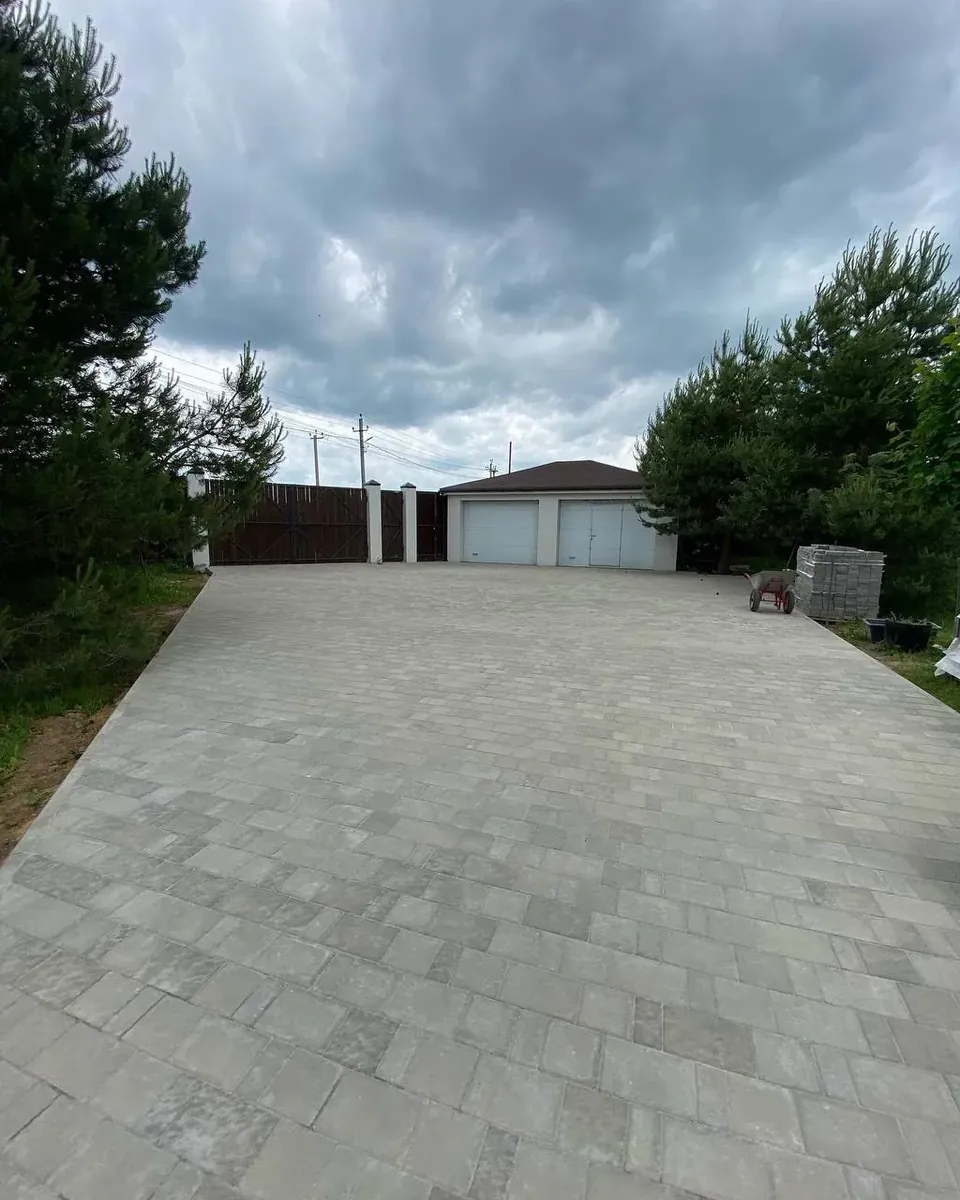

Тротуарная плитка — покрытие гибкое. Отдельные элементы лежат на песке, упираются друг в друга и в бордюр, а всю нагрузку от ног и колёс передают вниз. Своей жёсткости у такого покрытия почти нет: любая слабина основания выходит наверх колеёй, волной или просевшим углом. Поэтому большая часть работы при мощении уходит под землю ещё до того, как на участок привезут первый поддон плитки. Какой слой подвёл, можно понять по форме и месту ямы.

Корыто: что снимают и каким делают дно

Сначала снимают растительный слой — дёрн и чернозём. Он мягкий, держит воду и со временем оседает, поэтому под мощением его не оставляют. Глубину выемки задаёт проект: она складывается из толщины плитки, песка и щебня и зависит от того, кто пойдёт по покрытию — человек или машина. Сколько его и суглинка выходит из корыта парковки на две машины — пример расчёта. А почему корыто под садовую дорожку на одном песке выходит не мельче почвы — в расчёте для дорожки.

Корыто делают шире будущего покрытия — в рекомендациях для тротуаров на полметра с учётом бордюров. По краю нужно место для бортового камня и бетона, который его держит, — подробно в статье о бордюре. Если выкопать ровно по контуру плитки, крайний ряд окажется на рыхлом грунте и первым поедет в сторону.

Дно корыта по СП 82 выводят с уклоном в сторону стока воды и уплотняют, пока на нём не перестанет оставаться след трамбовки. Насыпной грунт под покрытием уплотняют до коэффициента не ниже 0,98, в других местах участка — до 0,95. Коэффициент — это доля от наибольшей плотности, которую для этого грунта получают в лаборатории, так что 0,98 — очень плотный грунт. Сколько щебня и песка ложится на такое дно под садовую дорожку — пример расчёта. Почему под домом насыпь вынимают, а под мощением уплотняют, сравнивает таблица в статье о насыпном грунте.

Мокрый, слабый или пучинистый грунт на дне — повод остановиться и решить, что с ним делать. СП 22 называет способы: не дать грунту намокнуть, утеплить его или заменить. Какой подойдёт на вашем участке, решают по осмотру. На глине и суглинке на дно корыта кладут геотекстиль, чтобы щебень не уходил в грунт, — когда он нужен и какой плотности, рассказано в статье о геотекстиле под брусчатку.

Щебень: какая фракция в какой слой

Несущий слой основания — щебень. СП 82 распределяет фракции так:

• нижний и средний слои — щебень 40–70 и 70–120 мм;
• верхний слой — 40–70 мм;
• расклинцовка — мелкий щебень 5–10 мм, им заполняют пустоты сверху.

Крупный камень даёт жёсткий каркас, мелкий запирает его и выравнивает поверхность под песок. Толщину щебня задаёт проект: под пешеходную дорожку и под площадку, куда заезжает машина, она разная. Чем отличается основание под колёса — в статье о въезде и парковке. Сколько щебня и песка заказать на толщину из проекта, в кубометрах и тоннах, посчитает калькулятор щебня и песка. Как посчитать брусчатку, бордюр и слои основания для площадки с дорожкой, показано в примере расчёта брусчатки. Если фракции в слоях разные, щебень заказывают двумя партиями — пример на парковку.

Три приёма уплотнения

Щебень уплотняют не одним проходом, а в три приёма — так требует СП 82:

1. Обжимают россыпь: камни должны встать устойчиво.
2. Добиваются жёсткости: фракции заклиниваются друг в друга.
3. Расклинивают поверхность мелким щебнем, и сверху образуется плотная корка.

Когда уплотнение закончено, норма тоже подсказывает: щебень больше не подвижен, перед катком не собирается волна, от катка не остаётся следа. На частном участке вместо катка обычно работает виброплита, но признаки те же.

Главная ошибка — высыпать щебень одним толстым слоем и пройти по верху. Верх уплотнится, низ останется рыхлым и осядет уже под плиткой. Толстое основание собирают в несколько слоёв и уплотняют каждый.

Песок: слой, в который садится плитка

Поверх щебня насыпают песок. СП 82 требует песчаный слой под сборным покрытием не тоньше 3 см. В рекомендациях для тротуаров песчаный или цементно-песчаный слой — 10–12 см, причём верхние 3 см делают из рыхлого песка или сухой песчано-цементной смеси: в них плитку осаживают до заданной отметки.

Песок разравнивают правилом по направляющим и по нему не ходят: след ноги — это будущая ямка под плиткой. Поэтому укладку ведут с уже уложенного покрытия — об этом в статье о рисунке и швах. Весь порядок работ — от разметки до швов — собран в статье об укладке тротуарной плитки.

Проверка до первой плитки

Основание проверяют до укладки: потом неровность придётся исправлять вместе с плиткой. Допуски по СП 82:

• толщина слоя может отличаться от проектной на ±10 %, но не больше чем на 20 мм;
• высотные отметки основания — на ±5 см;
• просвет под трёхметровой рейкой, положенной на щебень, — до 15 мм.

Мелкую неровность щебня добирает песок. Но яма или бугор больше допуска в песке не исчезнут: песок ляжет разной толщины, осядет неравномерно, и форма ямы со временем проступит на плитке.

Мороз и вода под плиткой

Основание защищает и от мороза. По СП 22 глинистые грунты, пылеватые и мелкие пески пучинистые: промерзая, они увеличиваются в объёме и поднимают всё, что лежит сверху. Сильнее всего пучит мокрый грунт, поэтому весенние «горбы» чаще появляются там, где под плиткой стоит вода. Как это выглядит на готовой дорожке, показывает разбор вспученной брусчатки. Если вода стоит уже на готовом покрытии, начните с простых замеров.

Самая доступная мера — не пустить воду в основание: уклон дна корыта и отвод воды с покрытия закладывают с самого начала. Как это делают — в статье об уклоне и водоотводе.

Чек-лист основания под мощение

1. Растительный слой снят целиком, глубину корыта задал проект.
2. Корыто шире покрытия, по краю есть место под бордюр.
3. Дно с уклоном к стоку и уплотнено до исчезновения следа трамбовки.
4. Щебень разложен по фракциям и уплотнён в три приёма, толстый слой — послойно.
5. Сверху песок, верхний слой рыхлый — под посадку плитки, по песку не ходят.
6. Отметки и ровность проверены рейкой до укладки.
7. Понятно, куда уйдёт вода с покрытия и из основания.
