Формы крыши: чем отличаются двускатная, вальмовая и ломаная

Форма крыши — это не только внешний вид дома. От неё зависит, как устроены стропила, сколько на крыше рёбер, ендов и изломов, где под покрытием входит и выходит воздух и какое покрытие можно положить на скаты. Поэтому форму задают в проекте вместе со стропилами и кровельным пирогом.

Ниже — основные формы крыш частного дома и что меняется в каждой. Нормы взяты из СП 17.13330 «Кровли», узлы металлочерепицы — из инструкции по монтажу металлочерепицы Grand Line. У другого производителя цифры могут отличаться — тогда работают по его инструкции.

Из чего складывается форма

У любой скатной крыши одни и те же элементы — меняется только их число:

• Скат — наклонная плоскость крыши.
• Конёк — верхнее горизонтальное ребро, где сходятся два ската.
• Карниз — нижний край ската со свесом за стену.
• Фронтон — верхняя часть торцевой стены между двумя скатами.
• Вальма — треугольный скат над торцом дома вместо фронтона.
• Хребет — наклонное наружное ребро, где сходятся два ската, например длинный скат и вальма.
• Ендова — внутренний угол между двумя скатами: в неё стекает вода с обоих.
• Излом — линия, где скат меняет уклон.

Каждый конёк, хребет, ендова и излом — отдельный узел со своими доборными элементами. Чем их больше, тем больше на крыше мест, где покрытие подрезают и стыкуют. Где у узлов слабые места, рассказано в статье об узлах кровли.

Односкатная крыша

Односкатная крыша — одна плоскость с уклоном в одну сторону: один край выше другого. Конька у неё нет — есть карниз внизу, верхний край ската и два торца. Весь сток идёт на одну сторону, и водосток ставят вдоль нижнего карниза.

Верх ската по инструкции Grand Line закрывают коньком односкатной кровли. На лобовую доску крепят рейки с шагом около 500 мм так, чтобы под планкой конька оставался зазор 10–20 мм, а саму планку крепят кровельными саморезами через одну волну в верхний гребень металлочерепицы. Воздух под кровлей входит у карниза и выходит у верхнего края ската.

Такую форму делают и на домах, и на навесах — какие формы бывают у навеса, рассказано в статье о навесе для машины.

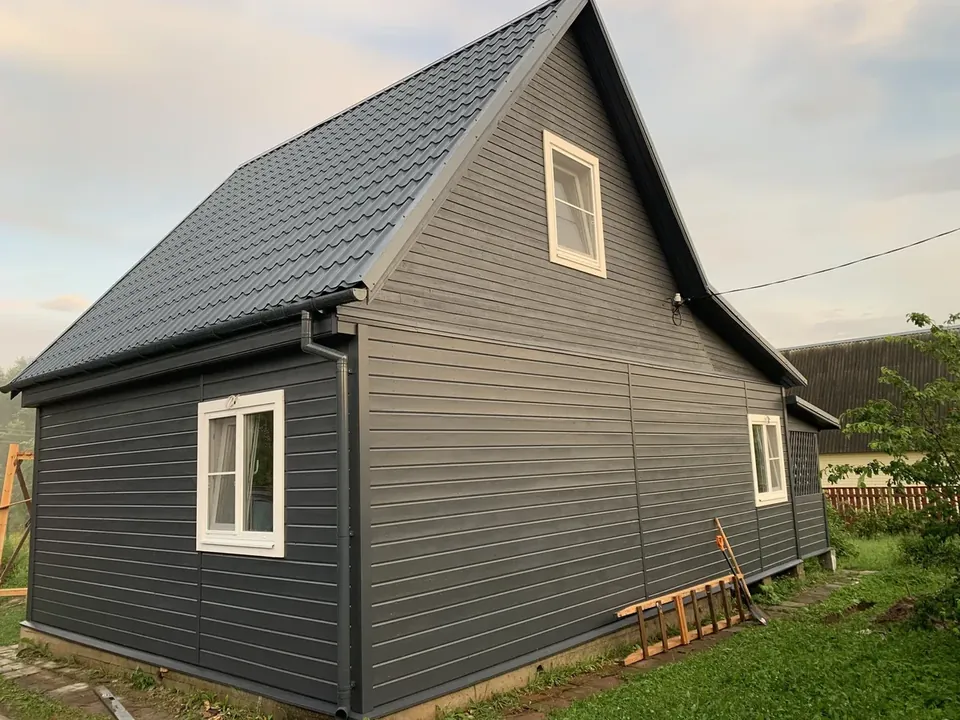

Двускатная крыша

Два ската сходятся на коньке, а торцы дома закрыты фронтонами. Стропила идут парами от стен к коньку; по схеме опирания они бывают наслонными и висячими, а какая схема нужна, решает расчёт — об этом статья о стропильной системе.

Хребтов, ендов и изломов на такой крыше нет: узлы — это конёк, два карниза и два торца. Торцы закрывают торцевой доской и ветровой планкой — как это делают, рассказано в статье об обрешётке под металлочерепицу. Воздух под кровлей входит у карнизов и выходит на коньке.

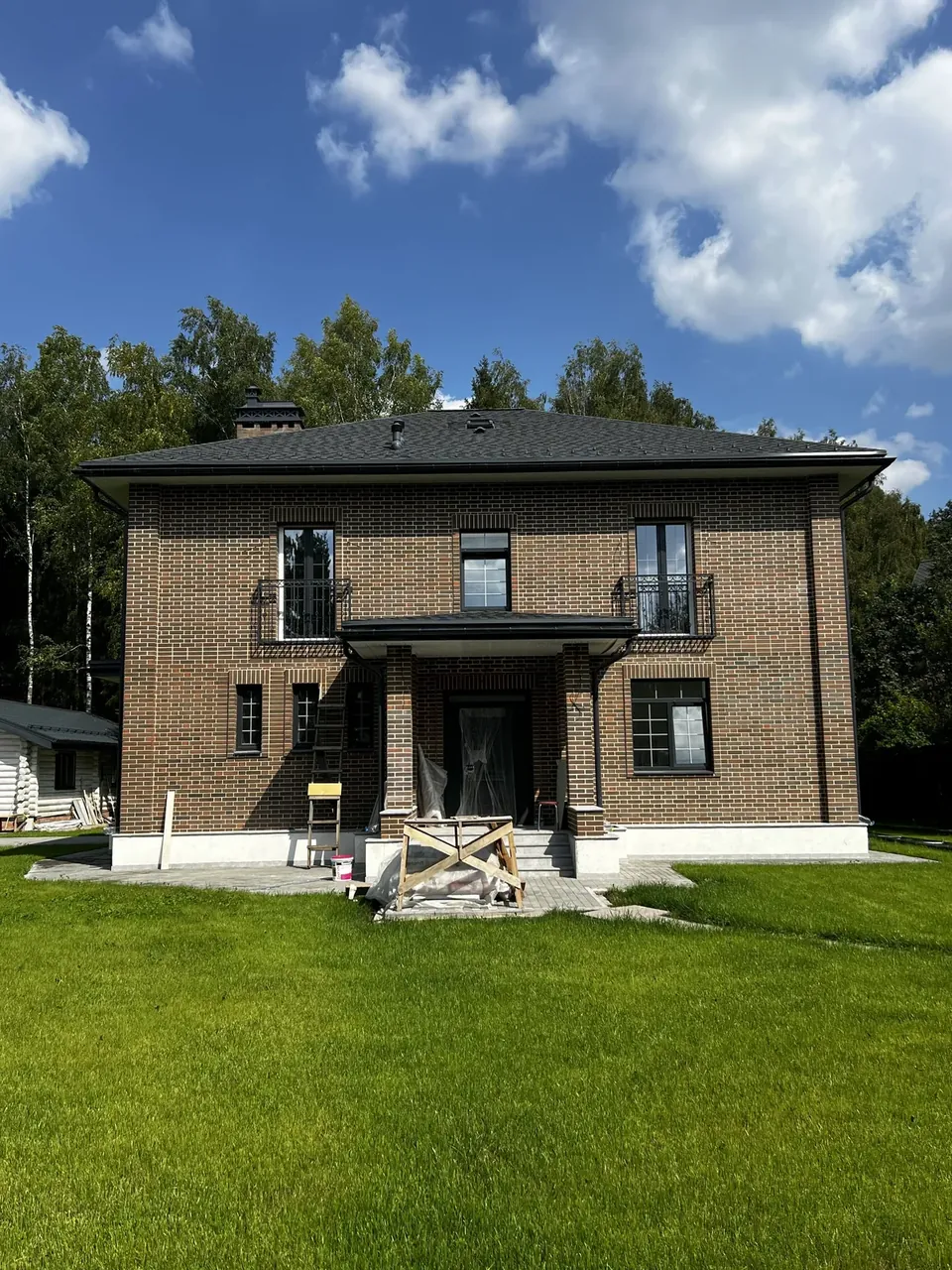

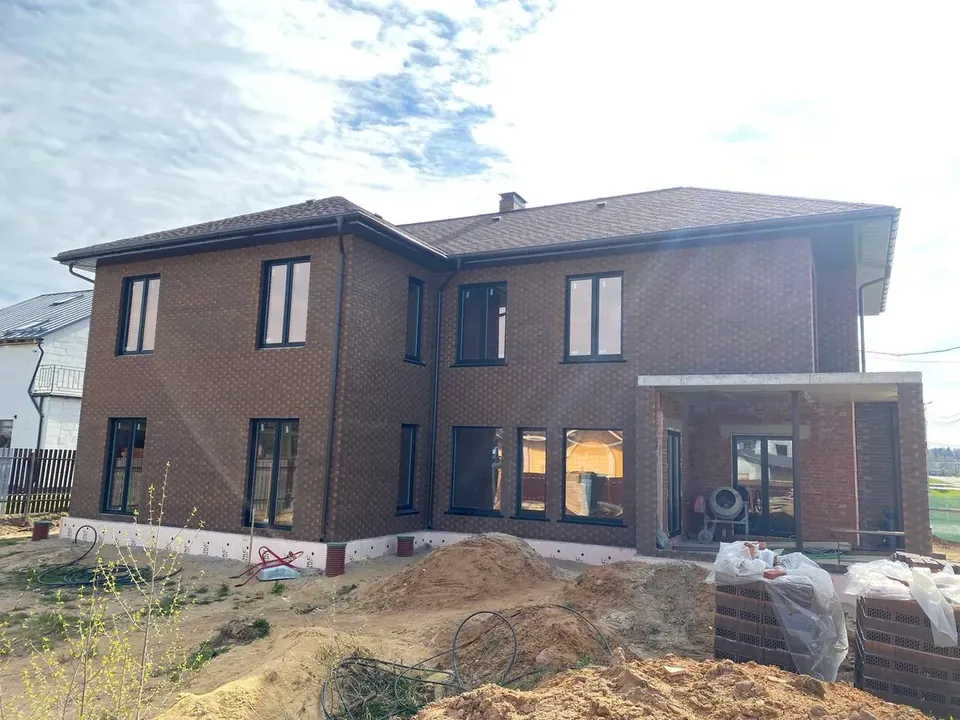

Вальмовая крыша

У вальмовой крыши четыре ската: два длинных над продольными стенами и два треугольных — вальмы — над торцами. Фронтонов нет, карниз идёт по всему периметру дома, а конёк короче самого дома. Там, где длинный скат встречается с вальмой, получается хребет — наклонное ребро от конька к углу дома.

Стропильная система здесь сложнее: от конька к углам дома идут накосные стропила, а на них опираются короткие нарожники — подробнее в статье о стропильной системе.

Хребты закрывают коньковыми элементами так же, как конёк, а листовое покрытие вдоль них режут по косой. Отдельный узел — верхняя точка вальмы, где сходятся конёк и два хребта. Для полукруглого конька инструкция Grand Line ставит сюда Y-образный тройник: его монтируют поверх коньков, крепят саморезами или заклёпками, подгибая по углу наклона вальмы, стык дополнительно гидроизолируют, а от протечек на стыках используют герметик.

Воздух на вальмовой крыше входит под карнизом по всему периметру, а выходит не только на коньке, но и по хребтам. Поэтому хребты, как и конёк, закрывают так, чтобы воздух проходил: Grand Line до коньковой планки ставит на стыке листов аэроэлемент конька или хребта — он защищает от снега и пыли.

Шатровая крыша

По сути это вальмовая крыша без конька: все скаты треугольные и сходятся в одной верхней точке. Такая крыша получается над домом, квадратным в плане. Узлы на ней — четыре хребта и вершина, где они сходятся, а воздух из-под кровли выходит по хребтам.

На стыке четырёх хребтов шатровой кровли инструкция Grand Line для полукруглого конька ставит четверник и монтирует его так же, как тройник: поверх коньков, с дополнительной гидроизоляцией и герметиком. У готовых тройников и четверников есть ограничения по углам — их указывает производитель.

Ломаная крыша

У ломаной крыши каждый скат с изломом: нижняя часть крутая, верхняя пологая. Под такой крышей больше высоты у стен, и её выбирают под жилую мансарду. Как утепляют скаты мансарды, рассказано в статье об утеплении мансарды.

Излом — отдельный узел. По инструкции Grand Line в месте излома надёжно монтируют гидроизоляцию, а доски обрешётки по обе стороны излома ставят как можно ближе друг к другу. Лист металлочерепицы, который накрывает излом, должен немного выступать над ним и закрывать место излома. На наружном изломе сопрягающим элементом может быть карнизная планка, на обратном — планка примыкания, а между листом и планкой прокладывают уплотнитель.

Покрытие для ломаной крыши подбирают по пологой верхней части: уклон каждого ската должен быть не меньше минимального для выбранного материала. Схему и сечение стропил, как и на любой крыше, задаёт расчёт.

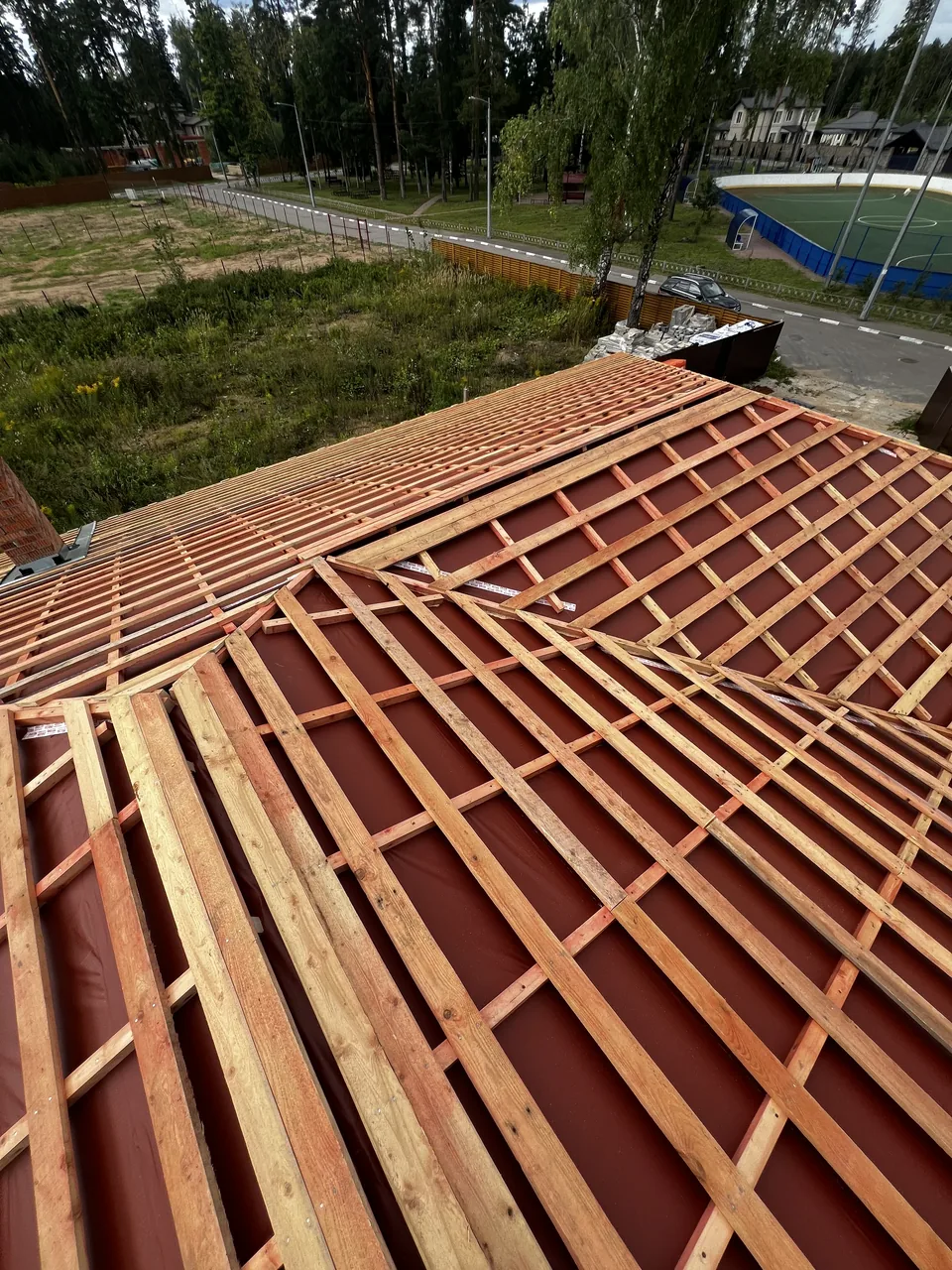

Сложная крыша

Сложная многоскатная крыша сочетает несколько форм. У дома, Г-образного в плане, скаты двух объёмов встречаются под углом, и там появляются ендовы, а если один объём выше другого — ещё и примыкания ската к стене. На такой крыше есть всё сразу: коньки, хребты, ендовы и примыкания.

Ендова собирает воду с двух скатов, поэтому под ней делают сплошное основание — подробнее в статьях об узлах кровли и об обрешётке. По СП 17 конструкция карнизного свеса, конька, хребта, ендовы и примыканий должна обеспечивать беспрепятственное поступление и движение воздуха в вентиляционных каналах крыши — каждый такой узел не должен перекрывать путь воздуху.

Форма влияет и на снег. По СП 20 снеговую нагрузку на покрытие считают с учётом его формы, а у ендов и перепадов высот снега может скапливаться больше, чем на ровном скате. Поэтому сечение и шаг стропил сложной крыши подбирают расчётом, а не на глаз.

Как форма меняет вентиляцию

На утеплённой крыше под металлическим и штучным покрытием по СП 17 оставляют вентиляционный канал между утеплителем и кровлей. Канал сообщается с наружным воздухом под карнизным свесом, на хребтовом и коньковом участках: воздух входит внизу и выходит вверху. Минимальная общая площадь входных отверстий на карнизе — 200 см² на метр, выходных на коньке — 100 см² на метр, а если канал выше, площадь отверстий увеличивают пропорционально. Высоту самого канала задаёт таблица СП 17 — она приведена в статье об обрешётке под металлочерепицу.

Вход у всех форм один — под карнизным свесом, а выход зависит от формы:

• Двойной канал. Если утеплитель тоньше стропил, по СП 17 диффузионную мембрану кладут на утеплитель с вентиляционным каналом над ней, а водозащитную плёнку — по стропилам, со вторым каналом. Такой двойной канал СП 17 рекомендует только на крышах простой формы — одно- и двускатных.
• Один канал. Если утеплитель по высоте равен стропилам, мембрану кладут прямо на него. Если он толще стропил, лишний слой укладывают между брусками, закреплёнными к стропилам снизу или сверху, — канал тоже остаётся один. Как набирают толщину утеплителя, рассказано в статье об утеплении мансарды.
• Холодный чердак. Если чердак не утеплён, проветривают сам чердак. По СП 17 суммарная площадь отверстий в кровле — коньков, хребтов, карнизов, вытяжных патрубков — не меньше 1/300 площади горизонтальной проекции кровли. Как работает такая крыша, рассказано в статье о холодном чердаке.

Форма и покрытие

Форма задаёт уклоны скатов, а у каждого покрытия есть минимальный уклон. Смотрят на самый пологий скат — на ломаной крыше это верхняя часть. Минимальные уклоны по таблице 4.1 СП 17:

Если производитель задаёт свою границу, работают по его инструкции. Форма сказывается и на подрезке: листовой металл вдоль хребтов и ендов режут по косой, а мягкую черепицу подрезают по месту, поэтому её кладут и на сложные крыши. Как уклон и форма влияют на выбор покрытия, разобрано в статье о выборе кровли.

Чек-лист: форма крыши

1. Форма крыши, уклоны скатов и схема стропил заданы в проекте.
2. Сечение и шаг стропил подобраны расчётом на снеговую и ветровую нагрузку.
3. Уклон самого пологого ската не меньше минимального для покрытия.
4. Воздух входит под карнизом и выходит на коньке и по хребтам.
5. Конёк и хребты закрыты так, что воздух проходит, а снег и пыль — нет.
6. Узлы не перекрывают вентиляционные каналы.
7. Двойной вентиляционный канал — только на односкатной или двускатной крыше.
8. Под ендовами — сплошное основание.
9. Стык конька и хребтов в верхней точке вальмы дополнительно гидроизолирован и загерметизирован.
10. В месте излома — гидроизоляция, доски обрешётки как можно ближе друг к другу, лист накрывает излом.
11. На холодном чердаке площадь отверстий в кровле — не меньше 1/300 площади её горизонтальной проекции.
