Содержание
- Схему розеток и света рисуют от расстановки мебели и техники, а не от стены.
- Мощной технике — отдельные линии: варочной панели, духовому шкафу, стиральной и посудомоечной машинам.
- Во влажных зонах и на розеточных группах ставят защиту от утечки тока — УЗО или дифавтоматы.
- Трассы ведут строго вертикально и горизонтально и фотографируют с рулеткой до штукатурки.

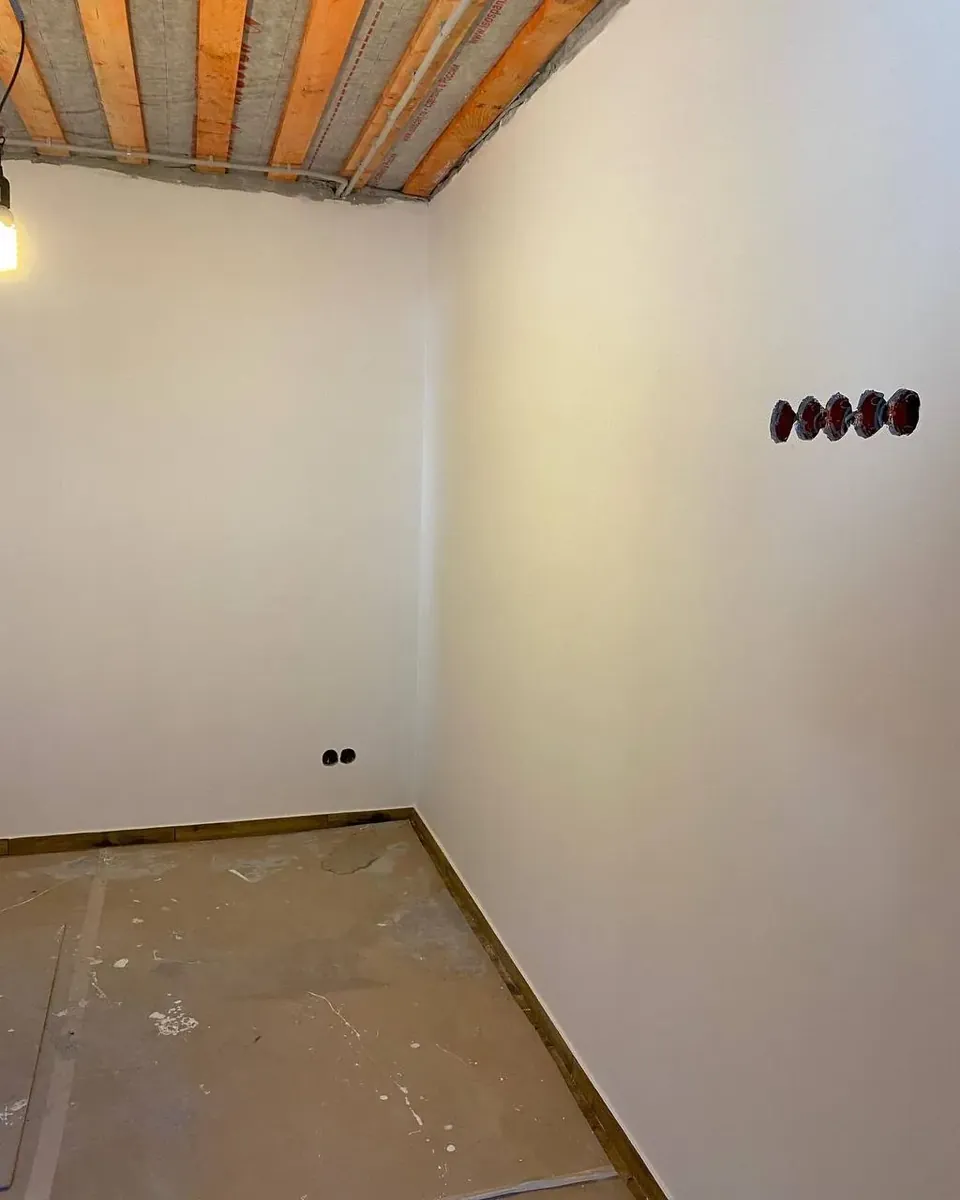

Розетка за шкафом, выключатель за открытой дверью, удлинитель через всю кухню — всё это ошибки не монтажа, а схемы. Электрику монтируют на черновом этапе, а решения для неё принимают ещё раньше, когда понятна расстановка мебели.
Схема начинается с мебели
Сначала на плане расставляют мебель и технику: кровать, диван, телевизор, рабочий стол, кухню, стиральную машину. От этого зависят места и высота розеток, выключателей и светильников. Схема, нарисованная «по стенам», почти всегда даёт розетки не там и не столько.
Что учесть на кухне:
- розетки над столешницей — по числу техники, которая будет стоять на ней, и с запасом;
- розетки под встроенную технику — там, где их не закроет корпус шкафа;
- свет над рабочей зоной отдельно от общего.
Менять решение на бумаге стоит один разговор. Менять его на смонтированной разводке — значит вскрывать стены и стяжку. Подробнее о последовательности — в статье о порядке ремонта.
Отдельные линии
Мощную технику подключают отдельными линиями, каждую — на свой автомат:
- варочную панель;
- духовой шкаф;
- стиральную машину;
- посудомоечную машину;
- кондиционер.
Сечение кабеля считают под нагрузку линии, а автомат подбирают под сечение: он должен защищать кабель от перегрева. Розетки и свет разводят разными группами, чтобы при замене светильника не обесточивать полквартиры.
Защита и заземление
Во влажных зонах и на розеточных группах ставят защиту от утечки тока — УЗО или дифференциальные автоматы. Они отключают линию, если ток уходит не туда, куда должен, например через человека. Розетки делают с заземляющим контактом, кабель — трёхжильный.
Щиток
Каждая линия — свой автомат, подписанный понятно: «кухня, варочная панель», «спальня, розетки». Через год никто не вспомнит, что такое «автомат №7», а подписанный щиток экономит время при любой поломке. Место в щитке оставляют с запасом под будущие линии.
Трассы
Кабель ведут строго вертикально и горизонтально, без диагоналей: тогда по розетке или выключателю понятно, где проходит провод, и полку не повесят прямо на него.
В несущих стенах и плитах перекрытия горизонтальные и глубокие штробы делать нельзя — они ослабляют конструкцию. Там кабель прокладывают в стяжке пола или за подвесным потолком.
Фото трасс
До штукатурки все трассы фотографируют с рулеткой: расстояние от пола и от угла. Эти снимки — единственная точная схема скрытой проводки. По ним через несколько лет можно повесить шкаф или картину, не попав в кабель.
Свет

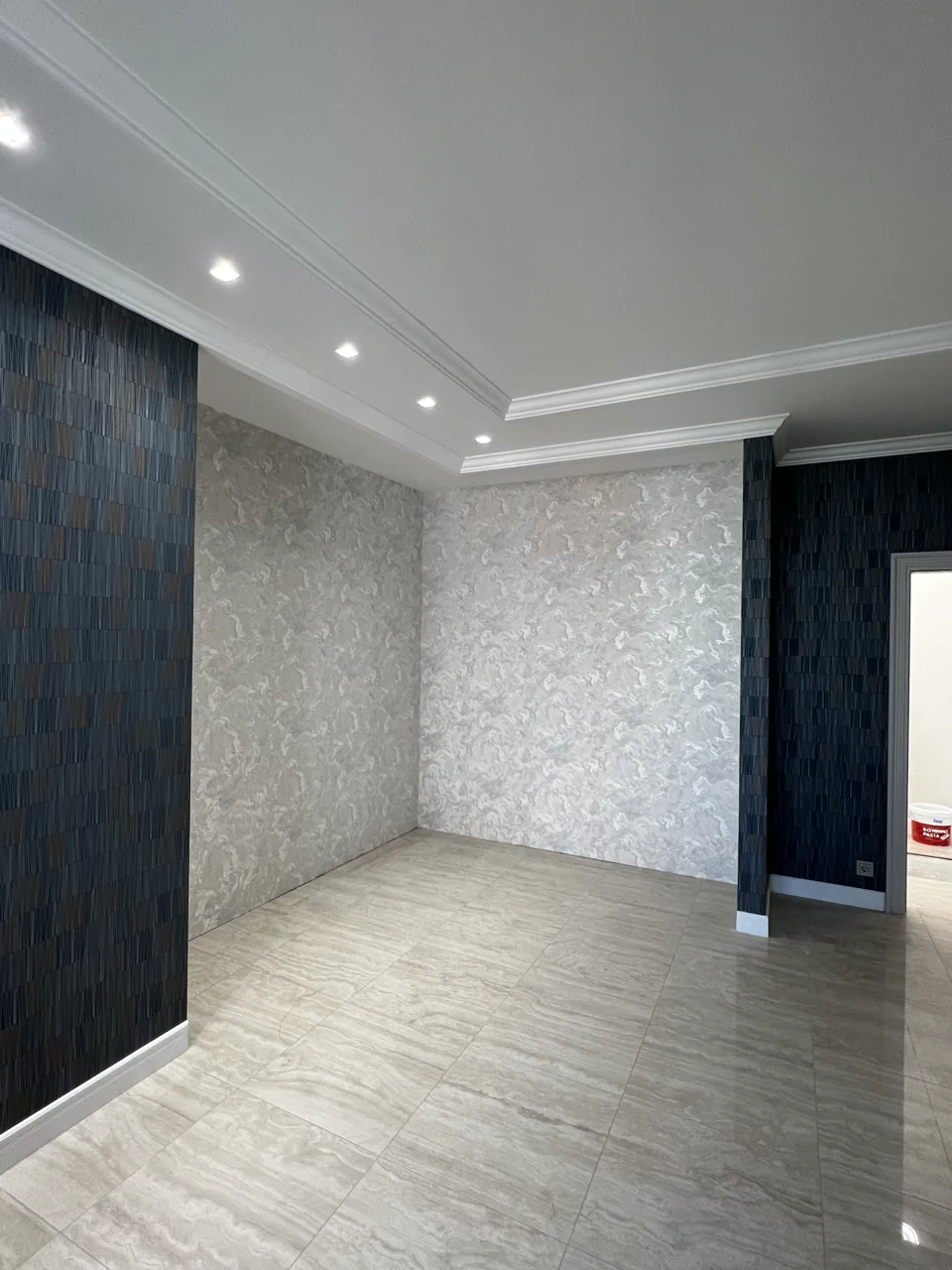

Свет продумывают вместе с потолком: если будет подвесной или натяжной, провода к точечным светильникам выводят заранее. Выключатели ставят у входа в комнату со стороны ручки двери, в длинном коридоре и в спальне удобны проходные — с двух мест.
Разводку электрики делаем на черновом этапе, до штукатурки и стяжки, — по схеме, привязанной к мебели. Узлы показываем до того, как они уйдут под финиш, а с объекта присылаем фотоотчёты.
Чек-лист приёмки электрики
- Точки сверены со схемой мебели и техники.
- Мощная техника — на отдельных линиях.
- Во влажных зонах и на розетках — защита от утечки тока.
- Автоматы в щитке подписаны.
- Трассы вертикальные и горизонтальные, без горизонтальных штроб в несущих стенах.
- Трассы сфотографированы с рулеткой до штукатурки.
Частые вопросы
Какие приборы подключают отдельной линией?
Варочную панель, духовой шкаф, стиральную и посудомоечную машины, кондиционер — каждый прибор на свой автомат, с кабелем под его нагрузку.
Нужно ли УЗО в квартире?
Во влажных зонах и на розеточных группах — да. УЗО или дифавтомат отключает линию, если ток уходит не туда, куда должен, например через человека.
Можно ли штробить несущую стену?
Горизонтальные и глубокие штробы в несущих стенах и плитах делать нельзя. Кабель ведут в стяжке пола или за подвесным потолком.
Как потом найти скрытую проводку?
По фотографиям трасс, снятым с рулеткой до штукатурки. Их стоит сохранить вместе со схемой щитка.
Сколько розеток нужно на кухне?
Столько, сколько техники будет на столешнице и под ней, плюс запас. Считают по плану кухни, а не по стене.
Можно ли оставить старую проводку?
Решают после осмотра. Проводку без заземления и старые алюминиевые линии при ремонте обычно меняют: скрытую проводку потом не заменить без вскрытия стен.
