Забор из профтрубы у частного дома: каркас и решётка из трубы

Забором из профтрубы называют две разные вещи. В одном случае из профильной трубы сварен только каркас — столбы и лаги, — а заполнение у него из профлиста, штакетника или досок. В другом из трубы сделано и заполнение: трубы меньшего сечения приварены к лагам, и забор получается решётчатым. Разбираем оба случая: каркас, заполнение, шаг труб, порядок сварки, защиту от ржавчины и приёмку.

Что такое профтруба

Профильная труба — стальная труба квадратного или прямоугольного сечения. Плоские грани удобно стыковать и варить: деталь прилегает к детали стороной, а не одной линией, как у круглой трубы. Поэтому из профтрубы собирают каркасы навесов, ворот и заборов.

Трубу берут чёрную, без покрытия, или оцинкованную. Чёрную после сварки грунтуют и красят целиком. У оцинкованной сварка выжигает цинк вокруг шва, и это место тоже зачищают и закрывают — подробнее в статье о защите металла от коррозии.

Каркас: столбы и лаги

Столбы — вертикальные трубы, которые держат забор и передают ветер в грунт. Их бетонируют ниже глубины промерзания: выше этой границы пучинистый грунт зимой выдавливает столб, и забор ведёт. Почему так происходит, разобрано в статье о заборе.

Лаги — горизонтальные трубы между столбами. Их приваривают к металлическим столбам, а у кирпичных столбов — к закладным в кладке. Лаги держат заполнение, и их число зависит от высоты забора и вида заполнения.

Сечение столбов и лаг, толщину стенки трубы и шаг столбов не берут «как у соседа»: их задают по высоте забора, ветру и весу заполнения. Глухое полотно нагружает столбы сильнее решётки — об этом раздел о парусности. Когда сечения заданы, массу металла по каждому из них посчитает калькулятор профильной трубы.

Заполнение из профтрубы

Когда заполнение тоже из трубы, его варят из трубы меньшего сечения, чем лаги. Получается решётка: она пропускает ветер и свет, а двор за ней виден сквозь просветы. Вариантов три:

• вертикальные трубы — приваривают к каждой лаге; верх выравнивают в одну линию или делают фигурным;
• горизонтальные трубы — приваривают к столбам или к вертикальным стойкам; забор выглядит длинным и низким, но в длинном пролёте тонкая труба может провиснуть, поэтому пролёт делят стойками;
• секции — заполнение сваривают в раму по размеру пролёта и потом приваривают раму к столбам.

Профтрубу сочетают и с листом: каркас из трубы, а полотно — из профлиста. Как крепят и стыкуют листы и почему такой забор ловит ветер всей площадью, разобрано в статье о заборе из профнастила.

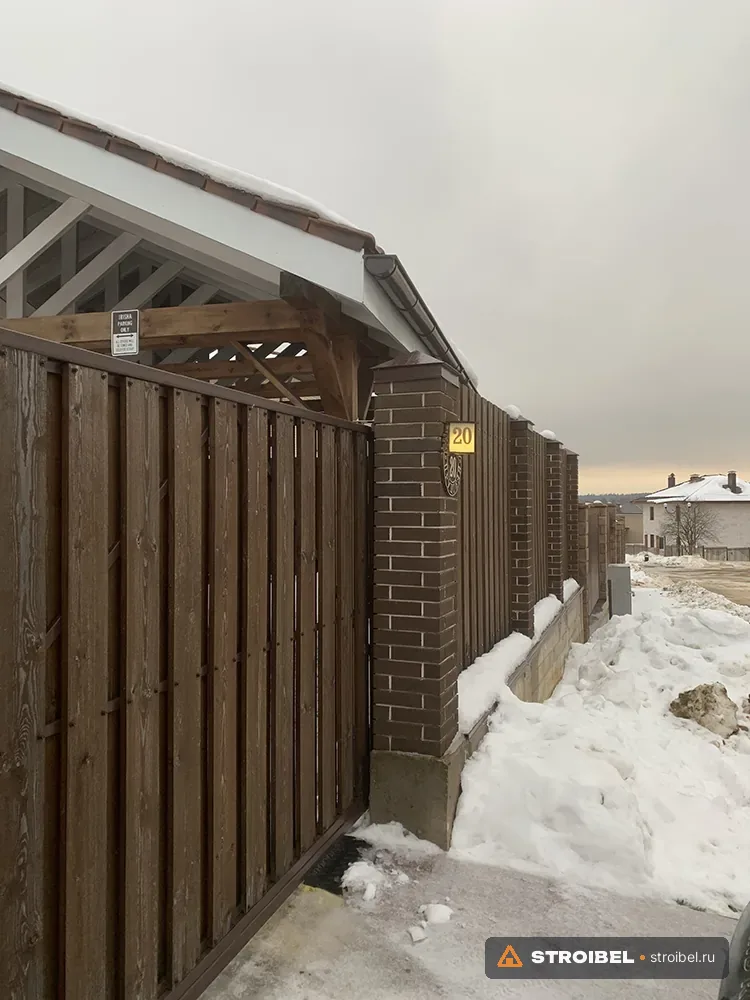

Заполнение подбирают и под соседние постройки, чтобы забор, ворота и навес смотрелись вместе. На фото наш забор из тёмных досок рядом с навесом и кирпичными столбами.

Шаг и просвет

Шаг — расстояние между осями соседних труб заполнения, просвет — зазор между их гранями. От просвета зависит, насколько забор прозрачен: узкий закрывает двор от прямого взгляда, широкий почти не закрывает.

Шаг задают в чертеже, а на месте размечают шаблоном — бруском или отрезком трубы нужной ширины, чтобы просветы вышли одинаковыми. Число труб в пролёте считают так же, как планки штакетника: длину пролёта плюс просвет делят на ширину трубы плюс просвет и округляют вверх. Пример такого счёта есть в статье о заборе из штакетника.

Чем уже просвет, тем больше ветра ловит забор: решётка с узким просветом по нагрузке ближе к глухому полотну. Поэтому просвет и сечение столбов согласуют вместе. Если во дворе собака, просвет подбирают и под неё.

Порядок сварки

1. Замер линии забора и чертёж: положение столбов, высота, сечения труб, шаг заполнения, место под ворота и калитку.
2. Столбы ставят по шнуру и бетонируют, бетону дают схватиться.
3. К столбам приваривают лаги и проверяют их уровень.
4. Заполнение приваривают по разметке шага.
5. Швы зачищают от шлака и брызг, весь каркас грунтуют и красят.
6. Профлист или штакетник, если они есть, крепят только после покраски: искры от сварки и болгарки прожигают их покрытие.

Под ворота основание и столбы закладывают сразу, по их нагрузке. Ворота и калитку удобно сварить в одной манере с забором — из той же трубы и с тем же шагом заполнения. Чем отличаются откатные ворота от распашных, разобрано в статье о выборе ворот.

Торцы, колпаки и вода внутри

Профтруба полая, и главная её слабость — вода внутри. В открытый торец затекает дождь и собирается конденсат, а изнутри трубу не покрасить: она ржавеет незаметно, пока ржавчина не выйдет наружу. Поэтому:

• торцы лаг и труб заполнения заваривают или закрывают заглушками;
• на столбы ставят колпаки или заваривают их сверху;
• забор собирают так, чтобы на нём не было карманов, где стоит вода.

Подробнее о воде в трубах — в статье о защите от коррозии.

Покраска

Ржавчина начинается со швов, торцов и низа столбов. Швы зачищают и грунтуют без долгой паузы после сварки, а потом красят весь каркас — и с обратной стороны тоже. Решётку из профтрубы прокрашивают по всем граням каждой трубы: у решётки на виду и под дождём все стороны, а на рёбрах краска ложится тоньше.

Грунт и краску берут совместимые, по инструкции производителя: она же указывает число слоёв и время сушки. Площадь окраски и расход краски посчитает калькулятор профильной трубы.

Склон и зазор у земли

Низ забора не доводят до грунта: зазор нужен, чтобы трубы не стояли в воде и снегу. На склоне пролёты делают уступами — каждый горизонтальный, а перепад приходится на столб. Решётку можно и наклонить вдоль склона: лаги идут параллельно земле, а трубы остаются вертикальными. Ступенек тогда нет, но каждый пролёт варят по месту. Подробнее — в статье о заборе.

Сравнение заполнения

Уход

Весной забор осматривают: швы, низ столбов, места, где краску сбила лопата или ветки. Сколы зачищают до металла и подкрашивают, не дожидаясь, пока ржавчина пойдёт под краску. Заодно проверяют колпаки и заглушки — не слетели ли.

Ошибки

• Открытые торцы. Вода ржавит трубу изнутри, а снаружи этого долго не видно.
• Столбы выше глубины промерзания. После зимы забор ведёт.
• Покраска «до весны». Зачищенные швы покрываются ржавчиной, и их зачищают заново.
• Столбы под решётку, а потом профлист. Каркас считали под продуваемый забор, и на ветер глухого полотна запаса нет.
• Сварка рядом с готовым полотном. Искры прожигают покрытие профлиста и штакетника.
• Трубы на глаз. Без шаблона просветы выходят разными, и это видно с улицы.

Чек-лист забора из профтрубы

1. Столбы забетонированы ниже глубины промерзания, вода от них уходит.
2. Сечения столбов и лаг и шаг заполнения заданы в чертеже.
3. Трубы заполнения стоят по шаблону, просветы одинаковые.
4. Швы зачищены, шлак и брызги сняты.
5. Торцы заварены или закрыты заглушками, на столбах колпаки.
6. Каркас и решётка загрунтованы и покрашены по всем граням.
7. Низ забора не касается грунта, на склоне пролёты идут уступами или вдоль уклона.
