Навес из сотового поликарбоната: как не испортить лист при монтаже

Сотовый поликарбонат — он же сотовый лист — лёгкий, пропускает свет и гнётся по дуге, поэтому из него часто делают навесы над машиной, входом и площадкой. Но у листа свои правила: он заметно расширяется от нагрева, в его каналах собираются вода и грязь, а перетянутый саморез или забытая на солнце плёнка испортят лист. Ниже — правила монтажа из инструкции производителя КИНПЛАСТ, цифры в статье взяты оттуда.

Куда направить каналы и какой нужен уклон

Внутри сотового листа идут продольные каналы. Их всегда направляют так, чтобы вода могла из них уйти: вдоль ската, по дуге арки или вертикально, если лист стоит стеной. Каналы вдоль ската не дают грязи копиться внутри и помогают воздуху проходить, а влаге — испаряться. Лист, положенный каналами поперёк ската, собирает в них конденсат и пыль, а отмыть каналы изнутри почти невозможно.

Уклон кровли из сотового листа — не меньше 5 %, а лучше от 10 %. Чем круче скат, тем лучше лист стекает и самоочищается и тем меньше воды и грязи попадает в стыки и под шайбы крепежа. Как выбрать форму навеса и куда отвести воду с него, разобрано в статье о навесе для машины.

Каркас: шаг стропил и прогонов

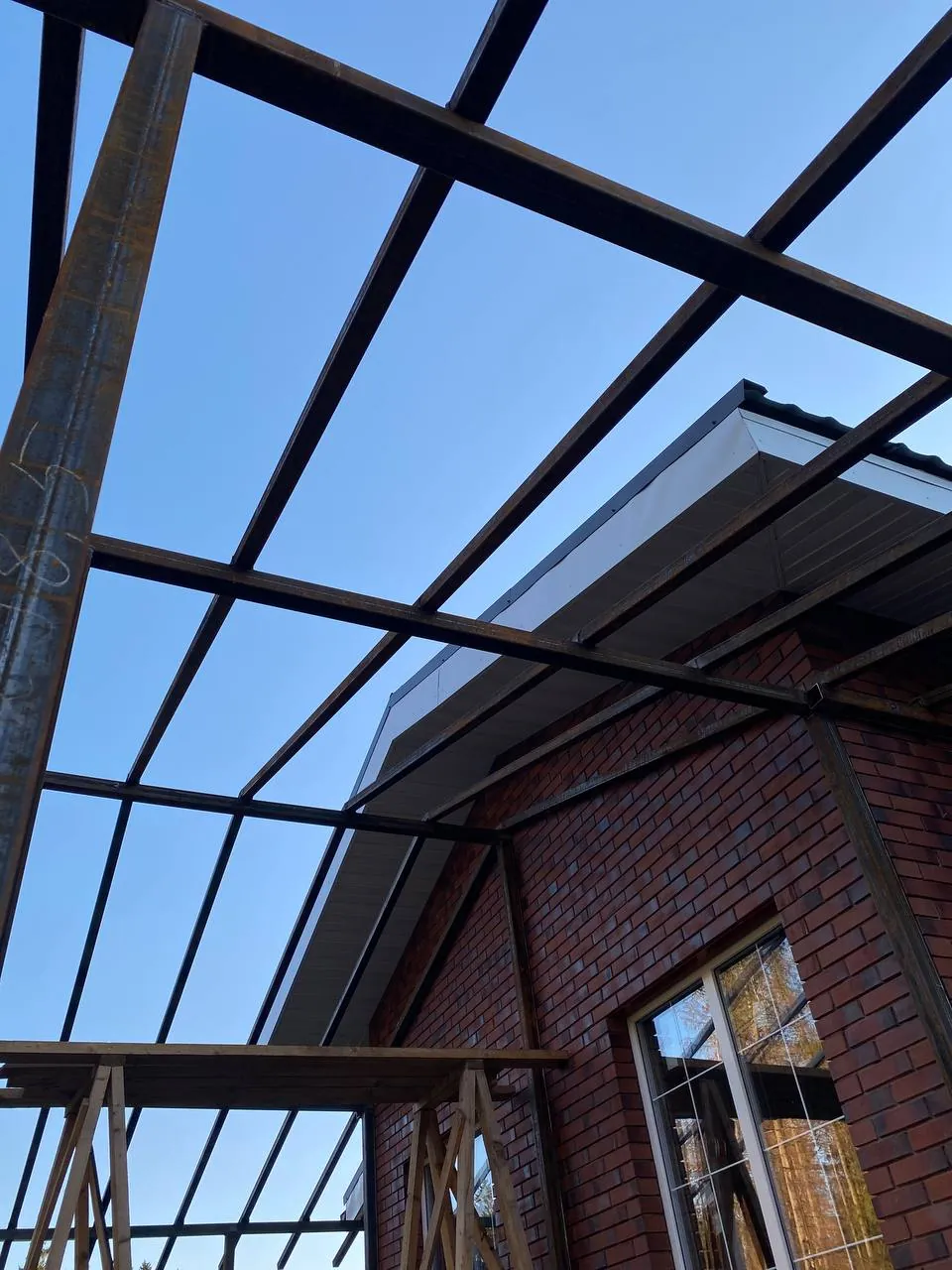

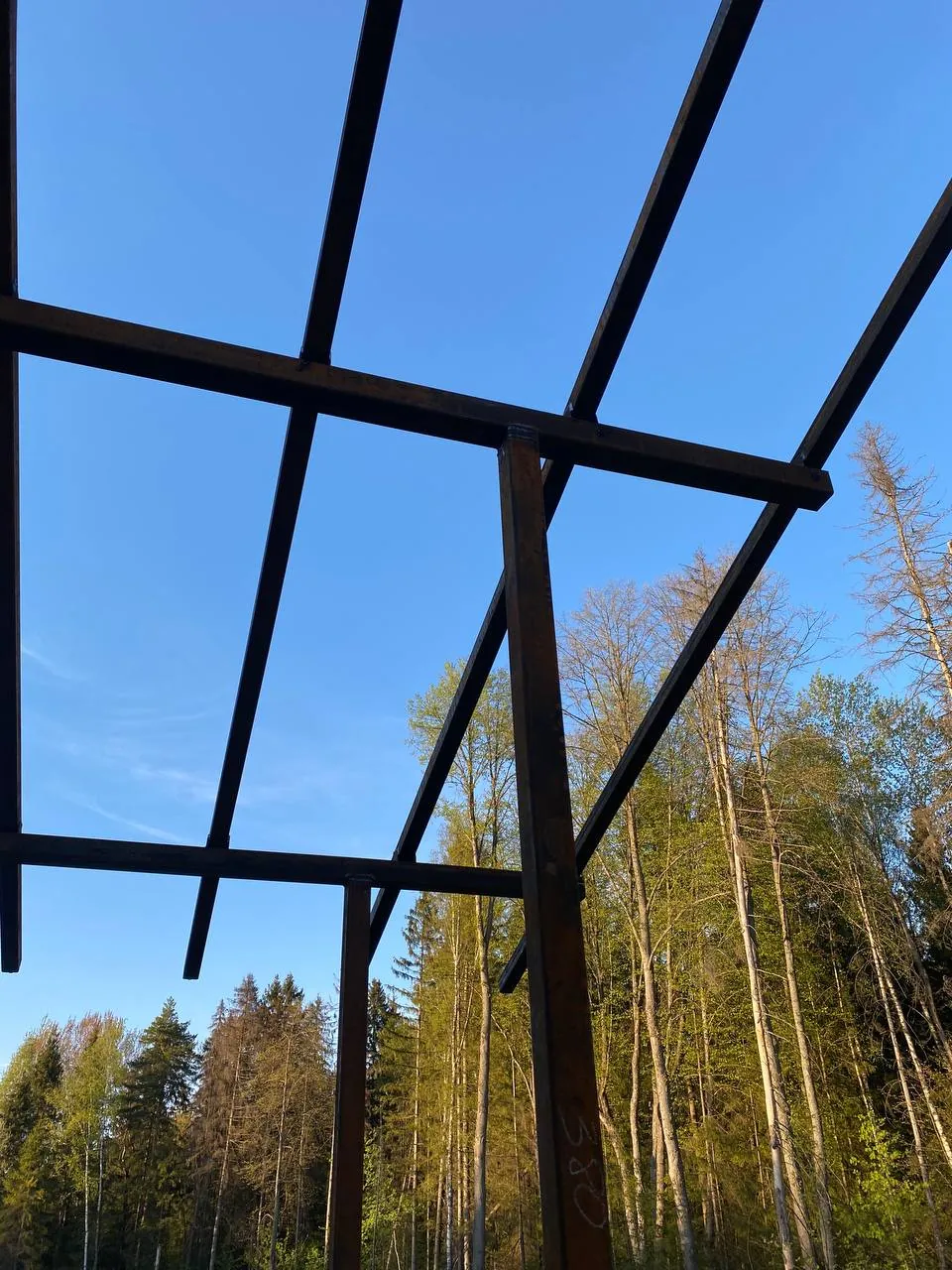

Лист опирается на стропила, которые идут вдоль листа, и на прогоны поперёк. Расстояние между стропилами берут кратным стандартной ширине листа 2100 мм: 2100, 1050 или 700 мм. Тогда края листов ложатся на стропила, и лист не приходится резать вдоль. Шаг прогонов зависит от типа листа и расчётной нагрузки, а снег для навеса считают по СП 20 для места стройки.

На металлическом каркасе между листом и металлом прокладывают термоизолирующую ленту из EPDM или неопрена. Металл на солнце нагревается сильнее листа, и в местах контакта лист может выгнуться — лента разделяет их.

Каркас красят до того, как на него ляжет лист: верх прогонов и стропил потом будет закрыт, и подкрасить его уже не получится. Как защищают сварные швы, разобрано в статье о защите от коррозии.

Арка: насколько можно гнуть лист

На арочном навесе лист изгибают каналами вдоль дуги. Согнутый лист работает жёстче плоского, но у каждого листа есть минимальный радиус изгиба — его задаёт производитель, и гнуть круче нельзя. Поэтому дугу каркаса делают под конкретный лист, а не подбирают лист под готовую дугу. И ещё одна особенность арки: оба торца листа оказываются внизу, это важно для лент на торцах.

Крепёж с запасом на расширение

Сотовый лист заметно растёт от нагрева: примерно на 3 мм на каждый метр при нагреве на 50 °C. Если лист зажат намертво, двигаться ему некуда, и он выгибается или трескается у крепежа. Поэтому крепёж ставят по правилам:

• не ближе 30 мм от края листа;
• отверстие сверлят заранее, на 3–4 мм больше диаметра крепежа, чтобы лист мог двигаться вокруг самореза;
• саморез заворачивают перпендикулярно листу и не перетягивают: шайба должна прижать лист, а не продавить его;
• под головку ставят шайбу с уплотнителем из EPDM или неопрена или термошайбу — она закрывает отверстие от воды.

Стыки листов собирают на соединительных профилях с зазором: лист должен свободно ходить в профиле, а не упираться в него.

Плёнка и сторона листа

У листа есть лицевая сторона с защитой от ультрафиолета — она под плёнкой с надписями. Эту сторону всегда кладут к солнцу, иначе лист останется без защиты.

При установке снимают только нижнюю прозрачную плёнку. Верхнюю, с надписями, снимают, когда монтаж полностью закончен, и не затягивают с этим: на солнце плёнка прикипает к листу.

Торцы и дренаж

Открытые торцы — это путь в каналы для воды, пыли и насекомых. Поэтому по верхнему краю торец закрывают герметизирующей лентой, а по нижнему — перфорированной, через которую выходит конденсат. На арке оба торца внизу, поэтому перфорированную ленту клеят на оба. Поверх ленты ставят торцевой профиль, а в нижнем профиле сверлят дренажные отверстия, чтобы вода в нём не стояла.

Хранение и резка

До монтажа листы хранят горизонтально на ровной опоре, в сухом проветриваемом месте, без прямого солнца. Надолго под дождём их не оставляют — в каналах собирается конденсат, а на улице накрывают светлой непрозрачной плёнкой. Тёмные и металлические предметы на лист не кладут: под ними он перегревается.

Режут лист пилой с мелким зубом или лобзиком, без спешки, а потом продувают каналы сжатым воздухом или пылесосом, чтобы внутри не осталась стружка. Отверстия сверлят свёрлами по металлу, перпендикулярно листу.

Лист не рассчитан на вес человека. Между опорами на него не встают — работают с лестницы или с досок, опёртых на каркас. Незакреплённые листы на каркасе не оставляют: их сорвёт порывом ветра.

Чек-лист монтажа сотового листа

1. Каналы идут вдоль ската или по дуге, уклон — не меньше 5 %, лучше от 10 %.
2. Шаг стропил кратен ширине листа: 2100, 1050 или 700 мм.
3. Дуга арки не круче минимального радиуса, который задал производитель.
4. На металлическом каркасе под листом лежит термоизолирующая лента.
5. Отверстия на 3–4 мм больше крепежа, не ближе 30 мм от края, саморезы не перетянуты.
6. Лицевая сторона смотрит на солнце, верхняя плёнка снята сразу после монтажа.
7. Торцы закрыты лентами, в нижнем профиле есть дренажные отверстия.
